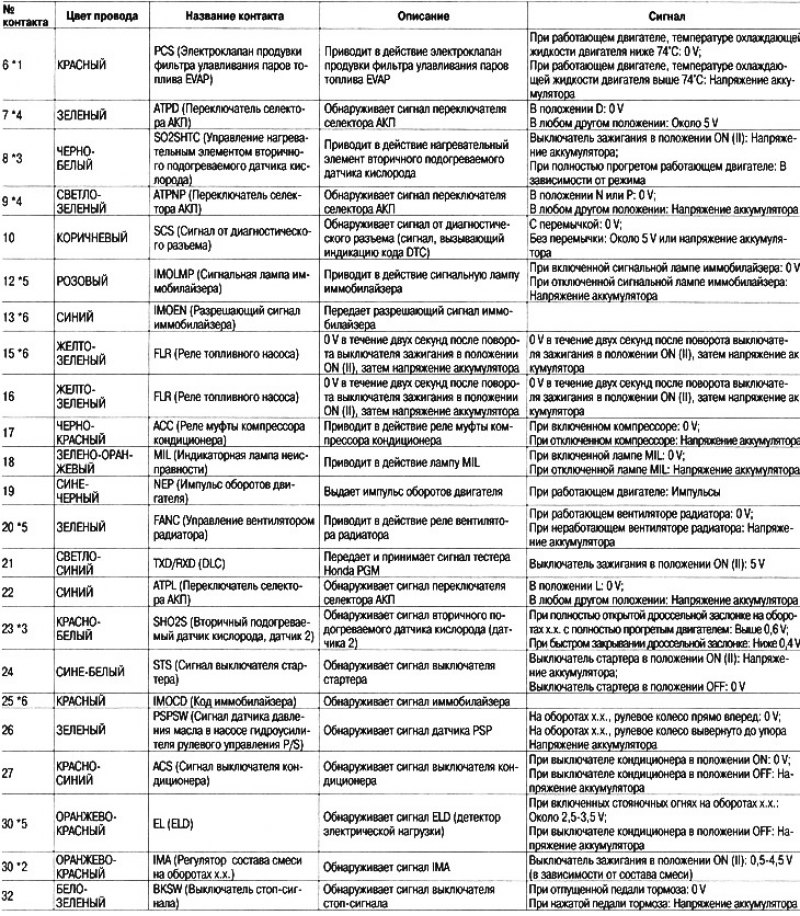

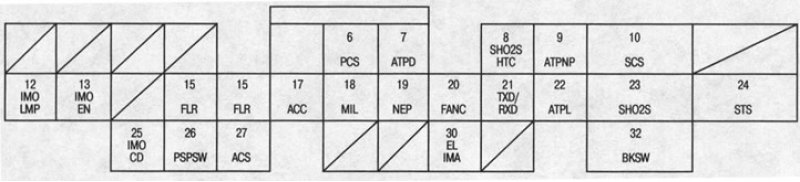

Разъем ЕСМ А (32-контактный)
Разъем «мама»со стороны жгута
Примечание: Стандартное напряжение аккумулятора 12 V.
*1: Модели с нейтрализатором TWC
*2: Модели без нейтрализатора TWC
*3: Модели с нейтрализатором TWC, за исключением модели KU
*4: АКП
*5: Модели KG, KE, KQ, KU
*6: Модели KG, KE, KQ, KN, KU

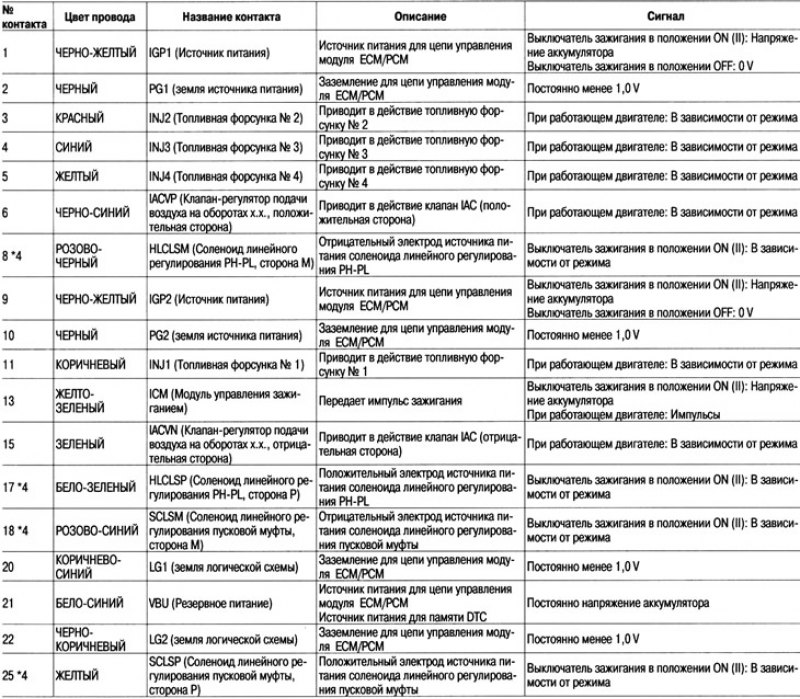

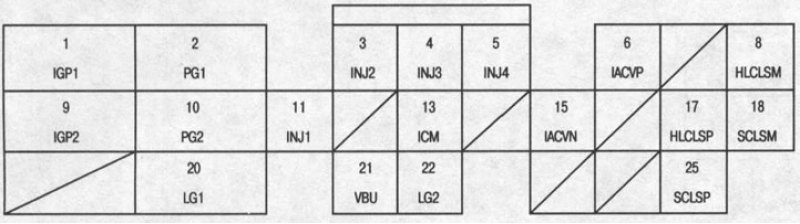

Разъем ЕСМ/РСМ В (25-контактный)
Разъем «мама»со стороны жгута
Примечание: Стандартное напряжение аккумулятора 12 V.
*1: Модели с нейтрализатором TWC
*2: Модели без нейтрализатора TWC
*3: Модели с нейтрализатором TWC, за исключением модели KU
*4: АКП
*5: Модели KG, KE, KQ, KU
*6: Модели KG, KE, KQ, KN, KU

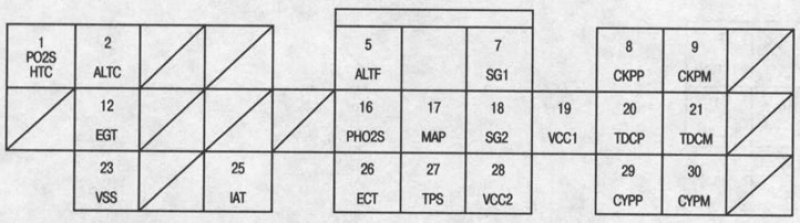

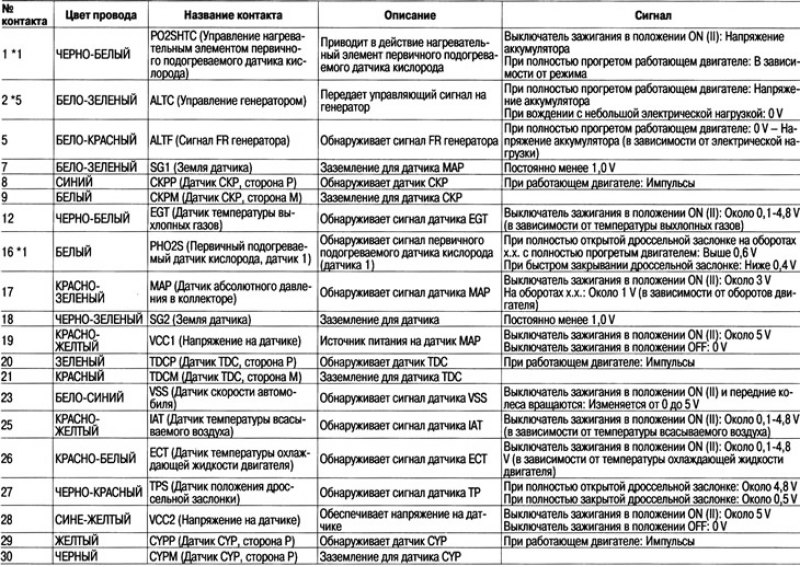

Разъем ЕСМ/РСМ С (31-контактный)
Разъем «мама»со стороны жгута
Примечание: Стандартное напряжение аккумулятора 12 V.
*1: Модели с нейтрализатором TWC
*2: Модели без нейтрализатора TWC
*3: Модели с нейтрализатором TWO, за исключением модели KU
*4: АКП
*5: Модели KG, КЕ, KQ, KU
*6: Модели KG, КЕ, KQ, KN, KU

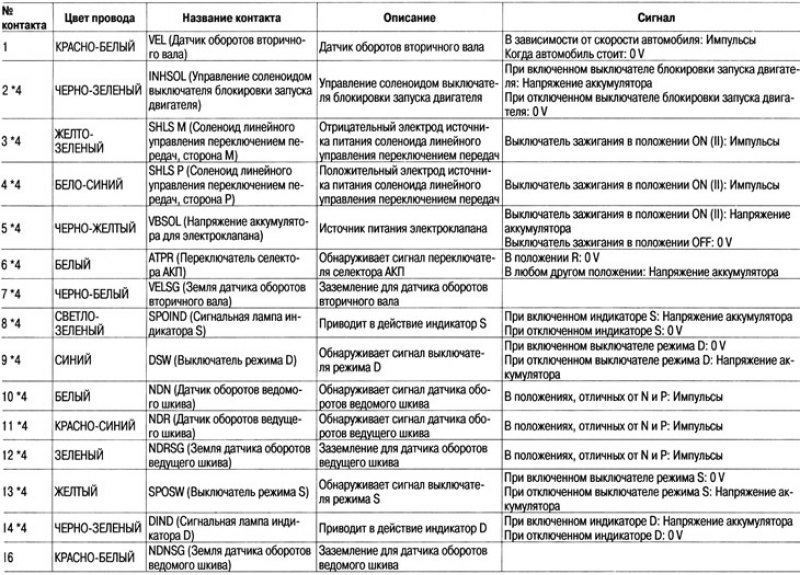

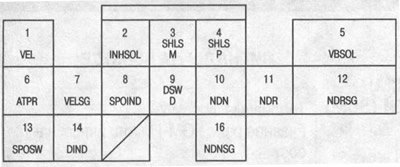

Разъем PCM D (16-контактный) *4
Разъем «мама»со стороны жгута
Примечание: Стандартное напряжение аккумулятора 12 V.
