- МКП: 3,9 л
- CVT: 4,1 л
- Емкость бачка: 0,4 л
Примечание:
- Проверьте все шланга системы охлаждения на повреждение, утечку или выход из строя и при необходимости замените.
- Проверьте все хомуты шлангов и при необходимости подтяните.
- При сборке ставьте новые кольцевые уплотнения.

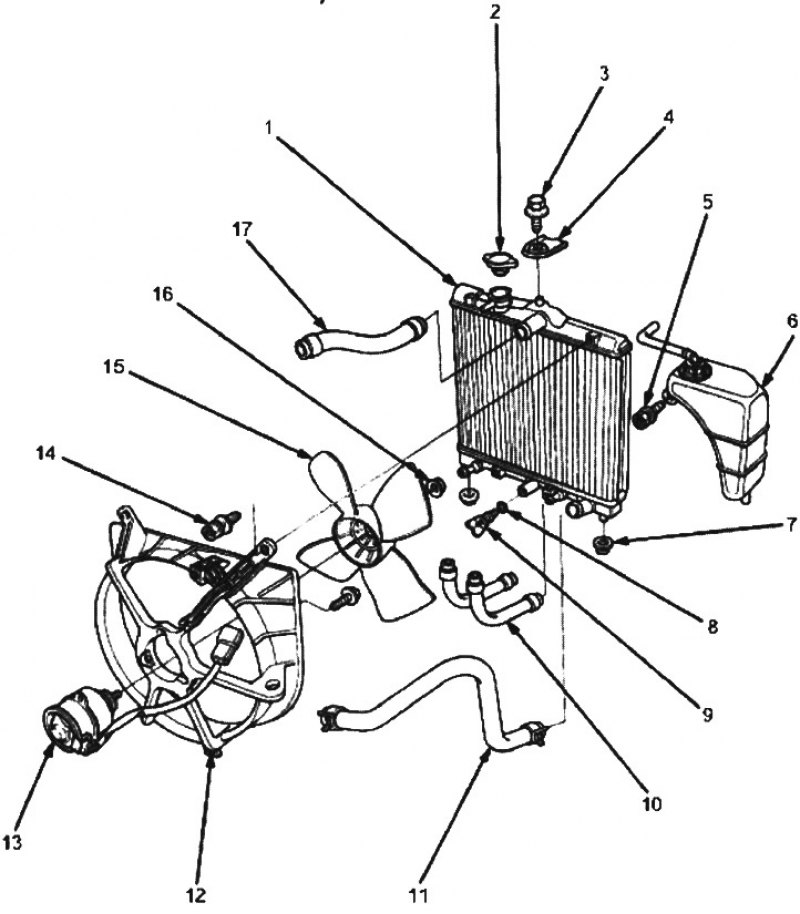

1. РАДИАТОР
Заправка охлаждающей жидкостью и прокачка (см. ниже). Испытание на утечку (см. ниже)
Проверьте сварные стыки и швы на утечку.
Выдуйте грязь между пластинами сердцевины радиатора сжатым воздухом. Если радиатор забит насекомыми и т.п., смойте их водой под небольшим давлением.
2. КРЫШКА РАДИАТОРА. Испытание под давлением.
3. 6x1,00 мм, 9,8 Nm (1,0 кгс/м)
4. ВЕРХНИЙ КРОНШТЕЙН И ПОДУШКА
5. 6х1,0 мм, 7 Nm (0,7 кгс/м)
6. БАЧОК С ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ
7. НИЖНЯЯ ПОДУШКА
8. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, Замените.
9. ПРОБКА СЛИВНОГО ОТВЕРСТИЯ
10. ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ AFT.
11. НИЖНИЙ ШЛАНГ РАДИАТОРА
12. КОЖУХ ВЕНТИЛЯТОРА РАДИАТОРА
13. ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
14. 6х1,0 мм, 7 Nm (0,7 кгс/м)
15. ВЕНТИЛЯТОР РАДИАТОРА
16. 5,4 Nm (0,55 кгс/м)
17. ВЕРХНИЙ ШЛАНГ РАДИАТОРА
Соединения шлангов двигателя
1. ПЕРЕПУСКНОЙ ВОДЯНОЙ ШЛАНГ
2. КЛАПАН-РЕГУЛЯТОР ПОДАЧИ ВОЗДУХА НА ОБОРОТАХ ХОЛОСТОГО ХОДА (IAC)
3. КОРПУС ТЕРМОСТАТА
4. КЛАПАН ОТОПИТЕЛЯ
5. ШЛАНГИ ОТОПИТЕЛЯ
6. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, Замените.
7. СОЕДИНИТЕЛЬНАЯ ТРУБКА
8. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, Замените.
