- При помощи растворителя и щетки смойте масло и грязь с корпуса клапана в сборе, его трубок и торца рулевого механизма. Продуйте сжатым воздухом.
- Перед отсоединением шарнира рулевой колонки снимите рулевое колесо. В противном случае можно повредить витой кабель.
1. Слейте жидкость для гидроусилителя, как описано выше.
2. Приподнимите передок автомобиля и надежно закрепите его.
3. Снимите передние колеса.
4. Снимите подушку безопасности для водителя.
5. Снимите рулевое колесо (см. выше).

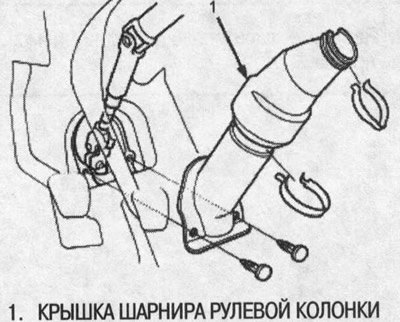

6. Снимите крышку шарнира рулевой колонки.

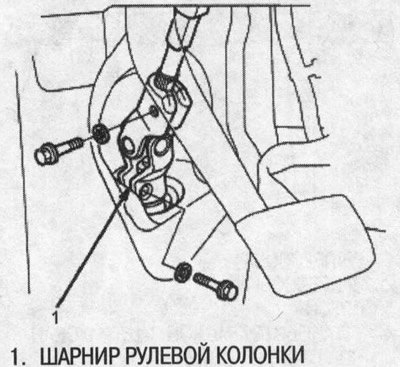

7. Открутите болты шарнира рулевой колонки и отсоедините шарнир рулевой колонки, переместив шарнир в сторону колонки.

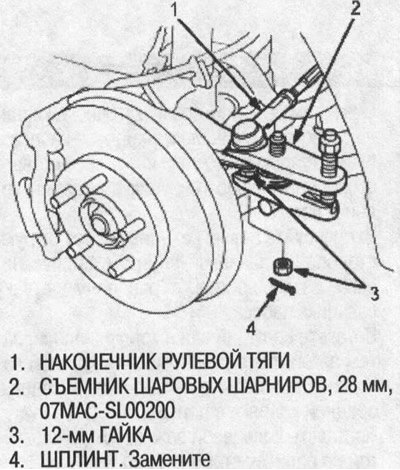

8. Выньте шплинт из гайки 12-мм и ослабьте гайку.
9. При помощи специнструмента отделите шаровой шарнир рулевой тяги и поворотный кулак.

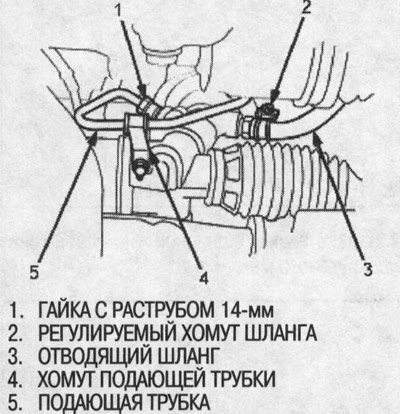

10. Ослабьте гайку 14-мм с раструбом и отсоедините подающую трубку. Снимите хомут с подающей трубки.
11.Ослабьте регулируемый хомут шланга и отсоедините отводящий шланг.
12. После отсоединения шлангов и трубок во избежание попадания посторонних материалов в корпус клапана в сборе закупорьте или заткните их отрезком липкой ленты или аналогичным материалом.
Примечание: Не ослабляйте трубки цилиндра между корпусом клапана в сборе и цилиндром.

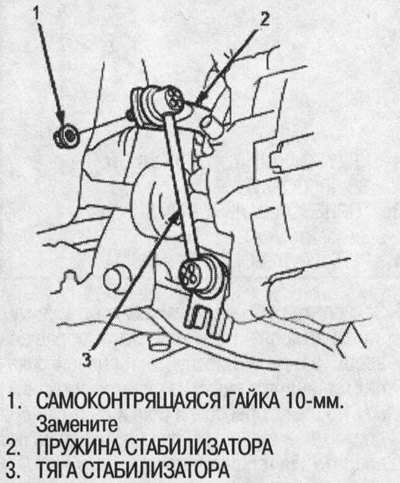

13. Отсоедините правую и левую пружину стабилизатора от тяги стабилизатора.
14. Отсоедините правый и левый нижние рычаги подвески от поворотного кулака.

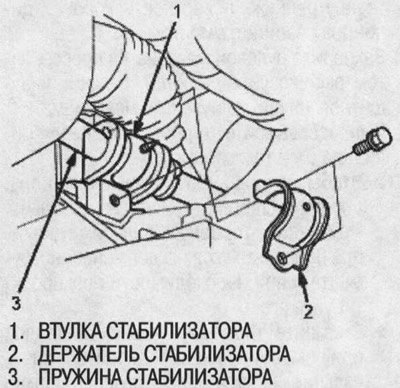

15. Снимите держатели стабилизаторов и крепежные втулки.
16. Откиньте поворотный кулак вперед. Поверните пружину стабилизатора и подведите конец стабилизатора под низ ведущего вала.
Также подведите под низ ведущего вала и пружину стабилизатора с противоположной стороны.

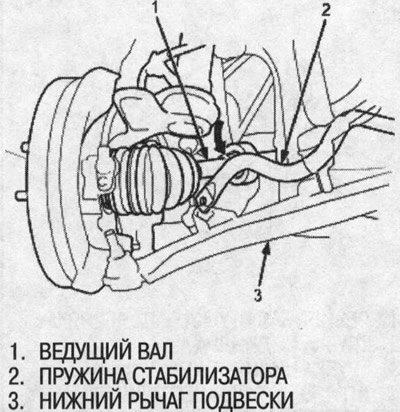

Опустите нижний рычаг подвески и подведите конец стабилизатора под низ нижнего рычага.
17. Наклоните пружину стабилизатора наискось. Снимите пружину стабилизатора, оттягивая ее в сторону пассажира и поворачивая ее.
Примечание: Пружина стабилизатора с правой и левой сторон устанавливается по-разному. Чтобы не перепутать их при установке нанесите метки на пружины.
18. Возьмитесь за рулевую тягу со стороны пассажира и вытяните рейку в сторону пассажира.

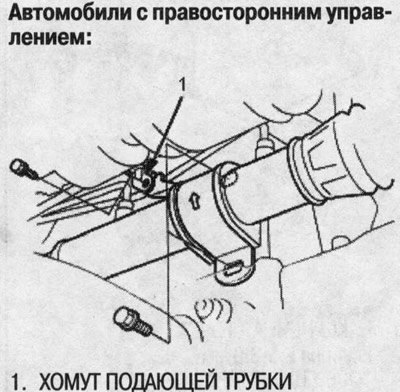

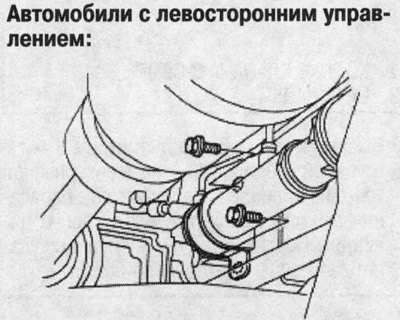

19. Выкрутите крепежные болты 10-мм из крепежного кронштейна В рулевого механизма. Не снимайте кронштейн. Только на автомобилях с правосторонним управлением: снимите хомут подающей трубки с кронштейна В.
 |
 |

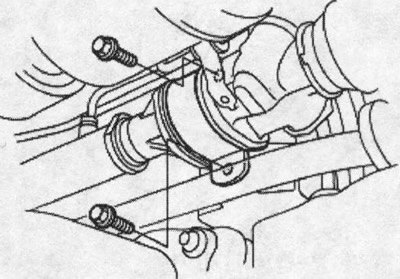

20. Выкрутите крепежные болты 10-мм из крепежного кронштейна А рулевого механизма. Не снимайте кронштейн.
21. Отсоедините трос переключения передач (только на моделях с CVT).

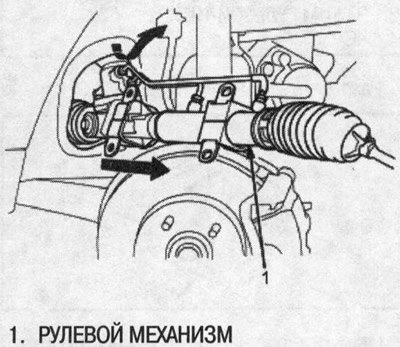

22. Сдвиньте рулевой механизм к отверстию в раме со стороны пассажира, подталкивая его.
23. Выньте рулевой механизм, подталкивая его в сторону пассажира и наклоняя его.

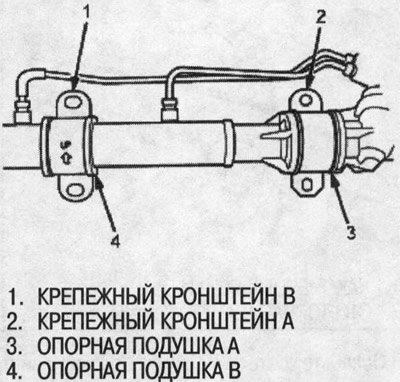

24. Снимите крепежные кронштейны рулевого механизма и опорные подушки.
