2. Оберните ступенчатую часть вала червяка виниловой лентой и нанесите жидкость для гидроусилителя поверх виниловой ленты. Установите защитное кольцо.
3. Нанесите жидкость для гидроусилителя на внутреннюю поверхность нового сальника клапана.
4. Наденьте сальник клапана на вал червяка, не повредив уплотняющую кромку. Устанавливайте сальник клапана стороной с канавкой, обращенной в противоположную от подшипника сторону.

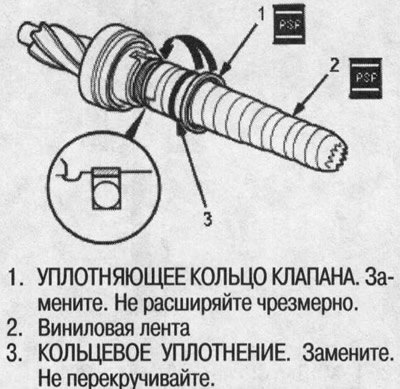

5. Поставьте новое кольцевое уплотнение в канавку на валу червяка. Затем наденьте новое уплотняющее кольцо клапана на вал и в канавку на валу червяка.
6. Снимите виниловую ленту с вала червяка.
7. Нанесите жидкость для гидроусилителя на поверхность уплотняющего кольца клапана, надетого на вал червяка.
8. Нанесите жидкость для гидроусилителя на внутреннюю поверхность специнструмента.
9. Установите специнструмент концом большего диаметра на уплотняющее кольцо клапана.
10. Несколько раз подвигайте специнструмент вверх-вниз так, чтобы уплотняющее кольцо клапана вошло на вал червяка.
11 .Снимите специнструмент.

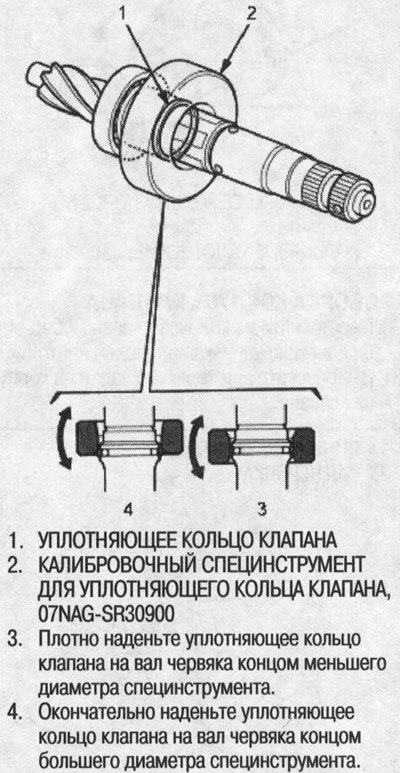

12. Переверните специнструмент и установите его концом меньшего диаметра на уплотняющее кольцо клапана.
13. Нанесите жидкость для гидроусилителя на внутреннюю поверхность специнструмента. Поставьте новые уплотняющие кольца на специнструмент со стороны меньшего диаметра и расширьте уплотняющие кольца. Надевайте уплотняющие кольца с учетом следующего:
- Не расширяйте уплотняющее кольцо чрезмерно. Надевайте кольца осторожно, чтобы не повредить их. После надевания сожмите уплотняющие кольца при помощи (калибровочного) специнструмента.
- Имеются уплотняющие кольца гильзы двух типов: черные и коричневые. Не смешивайте уплотняющие кольца гильзы различных типов, поскольку они не взаимозаменяемы.

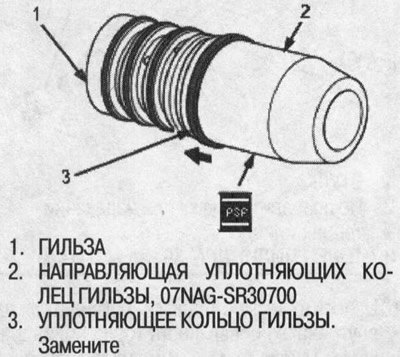

14. Совместите специнструмент с канавками на гильзе и надежно наденьте уплотняющие кольца в канавки. После установки временно сожмите уплотняющие кольца пальцами.
15. Нанесите жидкость для гидроусилителя на уплотняющие кольца на гильзе и на всю внутреннюю поверхность специнструмента.
16. Медленно вставьте гильзу в специнструмент.

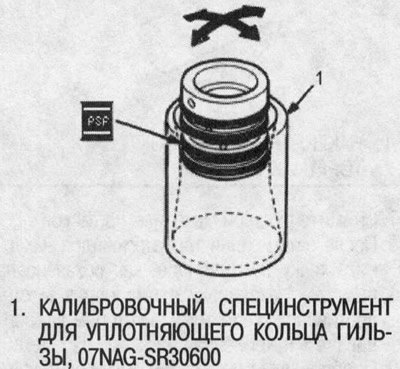

17. Несколько раз передвиньте гильзу во всех направлениях и убедитесь, что уплотняющие кольца плотно сидят в гильзе.
Примечание: Убедитесь, что уплотняющие кольца не перевернулись.

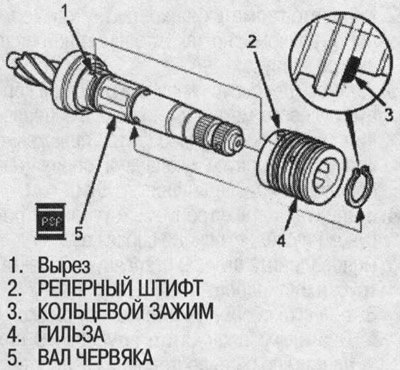

18. Нанесите жидкость для гидроусилителя на поверхность вала червяка. Поставьте гильзу на вал червяка, совместив реперный штифт изнутри гильзы с вырезом на валу. Затем надежно поставьте новый кольцевой зажим в канавку вала червяка. При установке гильзы не повредите уплотняющее кольцо клапана.

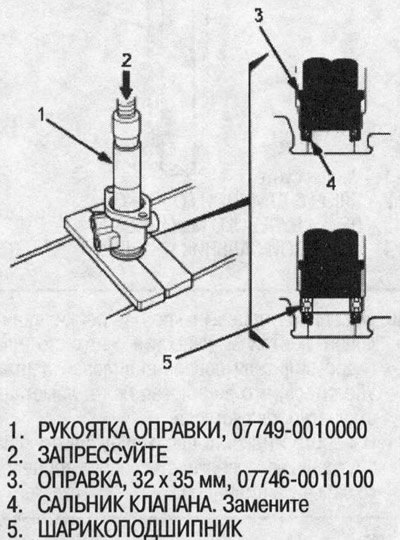

19. Нанесите жидкость для гидроусилителя на кромку уплотняющего кольца сальника клапана, затем при помощи специнструмента запрессуйте уплотнение в корпус клапана, как показано на рисунке. Запрессовывайте сальник клапана стороной с канавкой, обращенной к специнструменту.
20. При помощи специнструмента запрессуйте новый шарикоподшипник в корпус клапана, как показано на рисунке.
21. Оберните вал червяка виниловой лентой, затем нанесите жидкость для гидроусилителя поверх виниловой ленты.

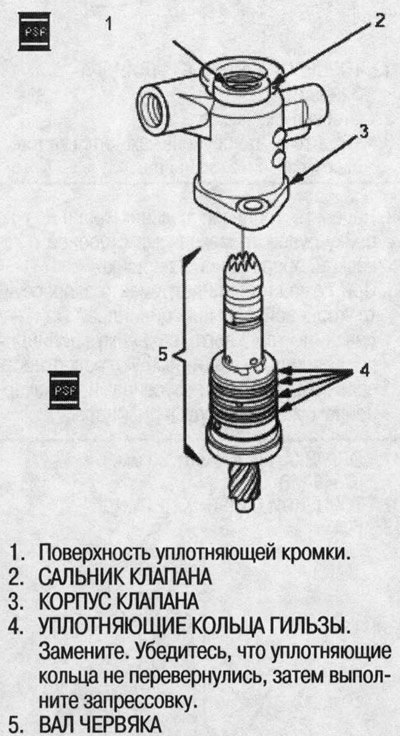

22. Вставьте вал червяка в корпус клапана. Не повредите уплотняющие кольца клапана.
23. Снимите виниловую ленту с вала червяка, затем удалите остатки липкого слоя ленты.

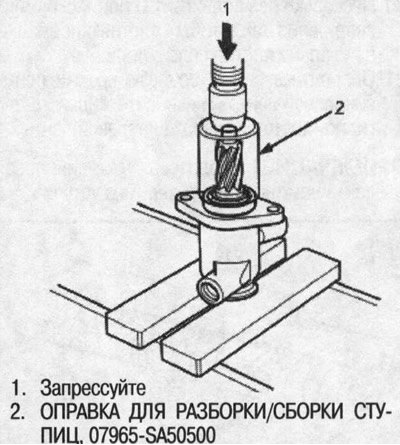

24. При помощи специнструмента запрессуйте вал червяка/гильзу. Убедитесь, что вал червяка/гильза проворачивается плавно, провернув вал червяка.
