Проверка на утечку жидкости

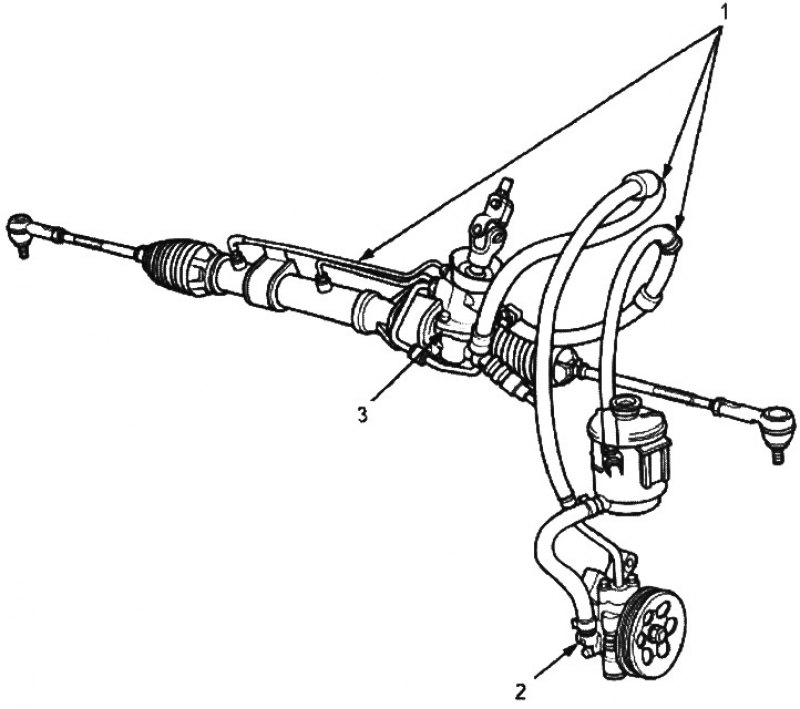

1. ШЛАНГИ и ТРУБКИ.
Проверьте шланги на повреждение, утечку, создание помех и перекручивание.
Проверьте трубки на повреждение, ржавление и утечку.
Проверьте, нет ли утечки на стыках шлангов и трубок и в штуцерах.
2. НАСОС В СБОРЕ.
Проверьте, нет ли утечки через сальник насоса, подводящие и отводящие штуцеры.
3. РУЛЕВОЙ МЕХАНИЗМ и КОРПУС КЛАПАНА В СБОРЕ
Проверьте, нет ли утечки через контактные поверхности и гайки с раструбом.

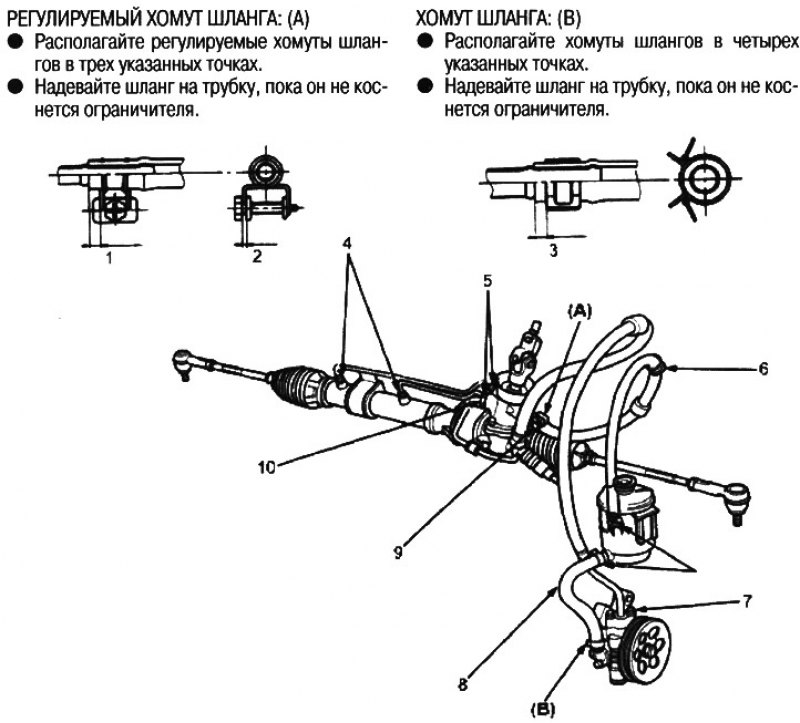

Замена
1. 2,5-5,5 мм
2. 2,0-4,0 мм
3. 2,5-5,5 мм
4. ТРУБКА ЦИЛИНДРА К ЦИЛИНДРУ, 24 Nm (2,4 кгс/м)
5. ТРУБКА ЦИЛИНДРА К КОРПУСУ КЛАПАНА В СБОРЕ, 20 Nm (2,0 кгс/м)
6. ОТВОДЯЩИЙ ШЛАНГ
7. ПОДАЮЩАЯ ТРУБКА НАСОСА 6х1,0 мм, 11 Nm (1,1 кгс/м)
8. ПОДАЮЩИЙ ШЛАНГ
9. ШТУЦЕР ОТВОДЯЩЕЙ ТРУБКИ 16х1,5 мм, 28 Nm (2,9 кгс/м)
10. ПОДАЮЩАЯ ТРУБКА 14х1,5 мм, 37 Nm (3,8 кгс/м)
Выполняйте установку с учетом следующего:
- Надежно подсоединяйте шланги к трубкам, пока шланг не упрется в ограничитель на трубке. Надевайте хомут или регулируемый хомут на указанном расстоянии от конца шланга, как показано на рисунке.
- Проверьте все хомуты на износ или деформацию; при необходимости замените новыми хомутами.
- Долейте рекомендуемую жидкость для гидроусилителя до требуемого уровня на бачке и проверьте, нет ли утечки.
