Снятие
1. Слейте охлаждающую жидкость двигателя.
2. Снимите корпус воздухоочистителя в сборе.

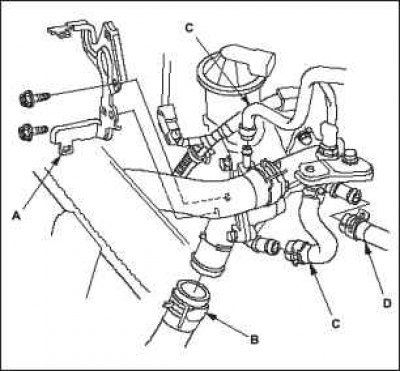

3. Снимите скобу жгута А, и покройте разъем датчика состава топливно-воздушной смеси (A/F) и разъем вторичного подогреваемого кислородного датчика (вторичного HO2S) лентой, чтобы защитить разъемы от попадания охлаждающей жидкости, затем снимите нижний шланг радиатора В, шланги перепуска воды С и шланг радиатора D.

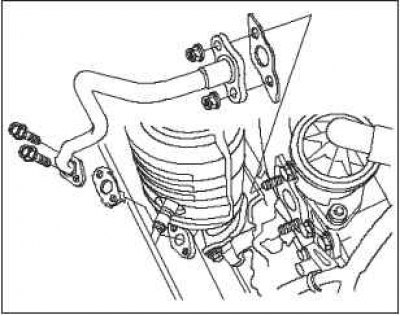

4. Снимите трубу системы рециркуляции отработавших газов (EGR).
5. Отсоедините разъем EGR.

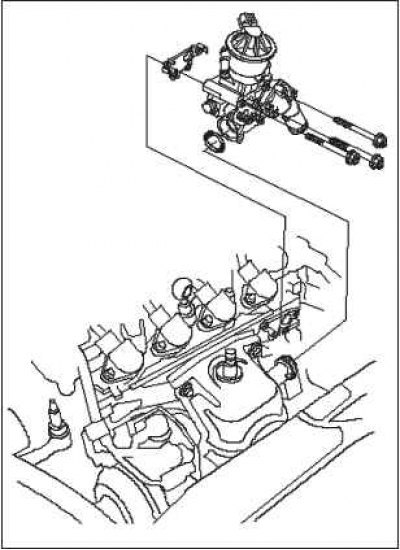

6. Снимите корпус термостата.

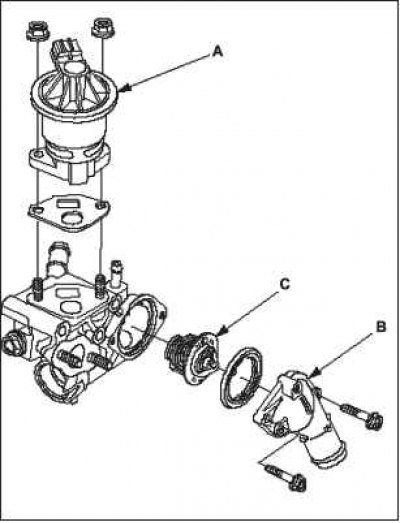

7. Снимите клапан EGR А, крышку термостата В и сам термостат С.
Установка
 |
 |
Материал скопирован с онлайн-ресурса [autoinstruction]

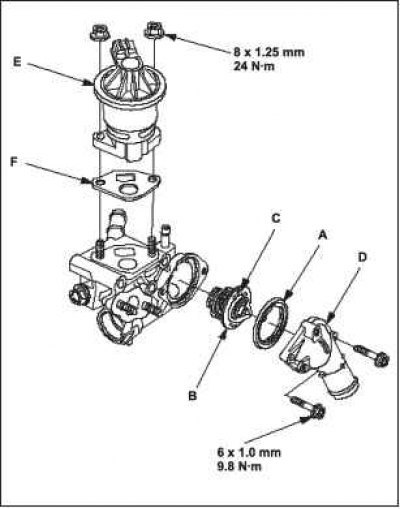

1. Установите новое резиновое уплотнение А в термостат, затем установите термостат В штифтом вверх С и крышку термостата D.
2. Установите клапан EGR Е с новой прокладкой F.
3. Установите кожух термостата А с новыми прокладкой В и уплотнительным кольцом С.
4. Подсоедините разъем EGR.

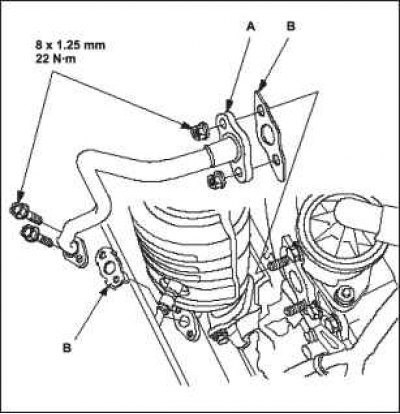

5. Установите трубу А EGR с новыми прокладками В.
 |
 |
 |
 |

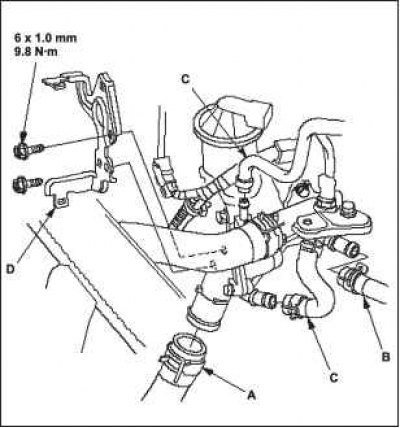

6. Установите нижний шланг радиатора А, шланг нагревателя В и шланги перепуска охлаждающей жидкости С, затем установите скобу жгута проводов D.
7. Установите корпус воздухоочистителя в сборе.
8. Залейте в радиатор охлаждающую жидкость и удалите воздух из системы охлаждения при открытом клапане отопителя.
