Электрическая схема цепи прикуривателя (Honda Civic 8)

  • Главная
  • Хонда
  • Цивик
  • VIII (2005-2011)
  • Электрооборудование
  • Электрические схемы
  • Электрическая схема цепи прикуриват…
0

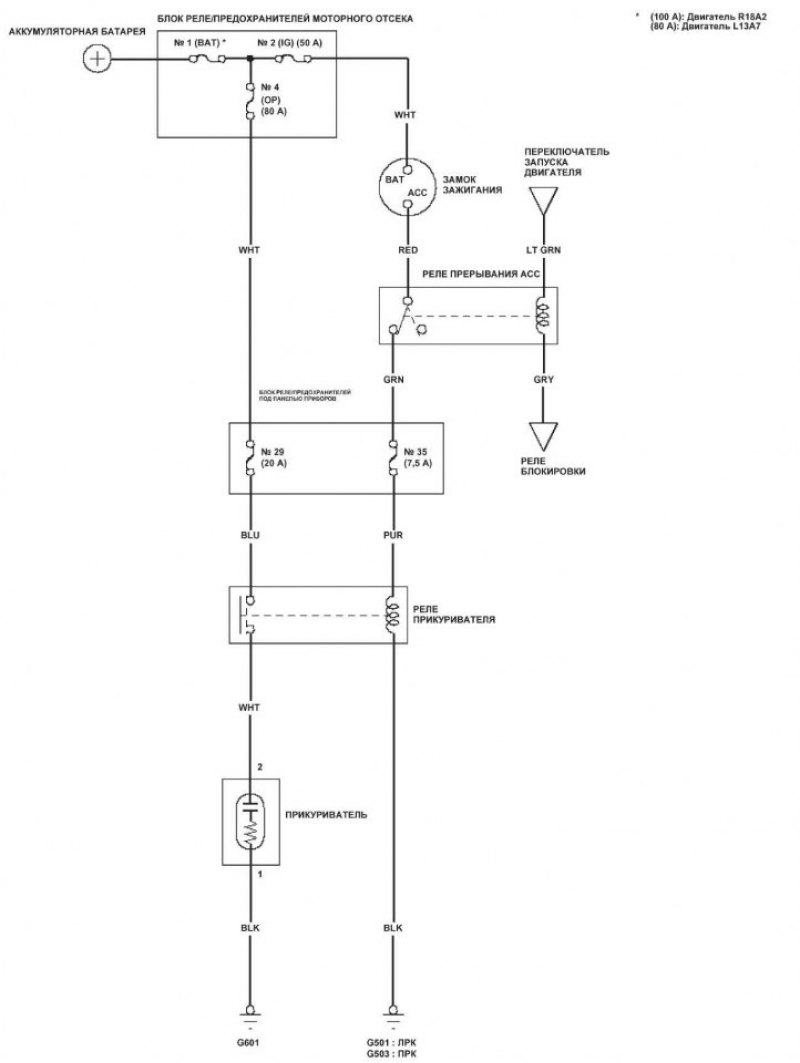

Электрическая схема цепи прикуривателя



Электрическая схема цепи прикуривателя


Информация размещена на интернет-сайте AutoInstruction.ru
Статья проверена экспертом: Григорий Константинов
