Электрическая схема цепи фонарей заднего хода (Honda Civic 8)

  • Главная
  • Хонда
  • Цивик
  • VIII (2005-2011)
  • Электрооборудование
  • Электрические схемы
  • Электрическая схема цепи фонарей за…
0

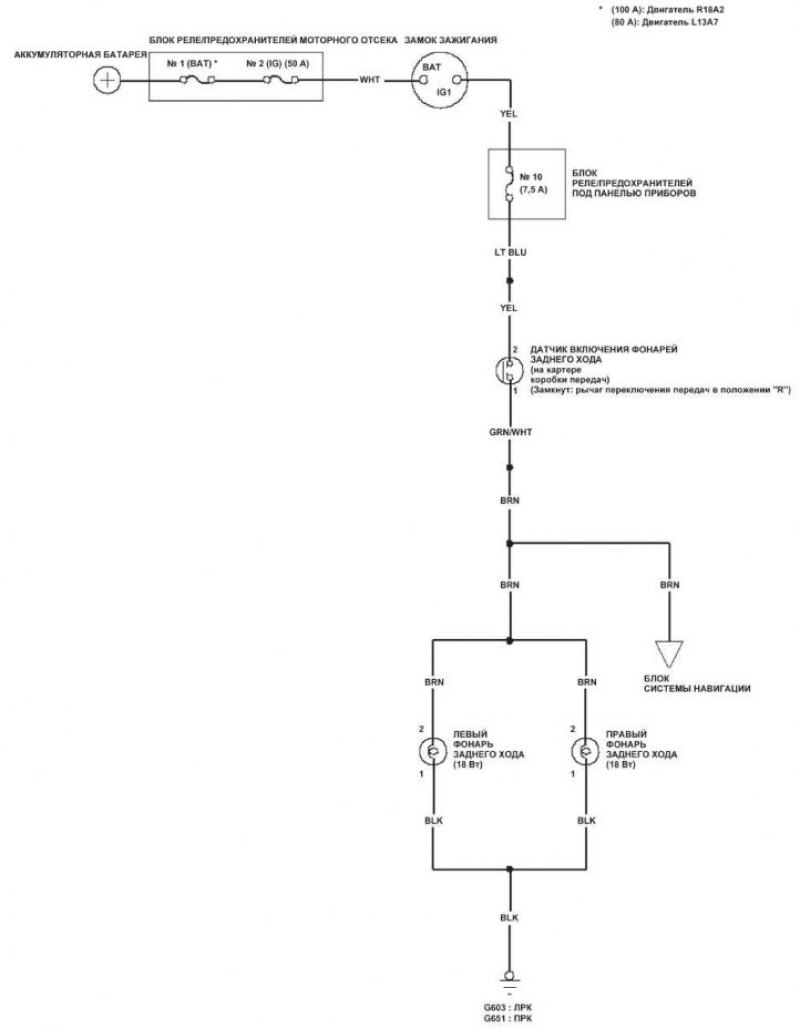

Электрическая схема цепи фонарей заднего хода



Электрическая схема цепи фонарей заднего хода


[Источник материала этот сайт: autoinstruction.ru]
Статья проверена экспертом: Григорий Константинов
