Рекомендуемые смазки и жидкости
Примечание. Ниже перечислены смазки и жидкости, рекомендуемые к применению компанией-изготовителем автомобилей на момент составления настоящего Руководства. Более свежую информацию можно получить на фирменных станциях техобслуживания компании Honda.
| Характеристика | Значение |
Двигательное масло: |
|
Тип | Универсальные масла SG, SH или SJ по API |
Вязкость | Указаны в карте (см. иллюстрацию ниже) |
Тип трансмиссионной жидкости для АТ | ATF Honda Premium Formula |
Тип трансмиссионной жидкости для CVT | ATF Honda CVT |
Тип трансмиссионного масла для РКПП | MTF Honda |
Тип тормозной жидкости | DOT 3 |
Тип жидкости системы гидроусиления руля | Гидравлическая жидкость для рулевого усилителя Honda |
Тип топлива | Неэтилированный бензин с октановым числом не ниже 87 |

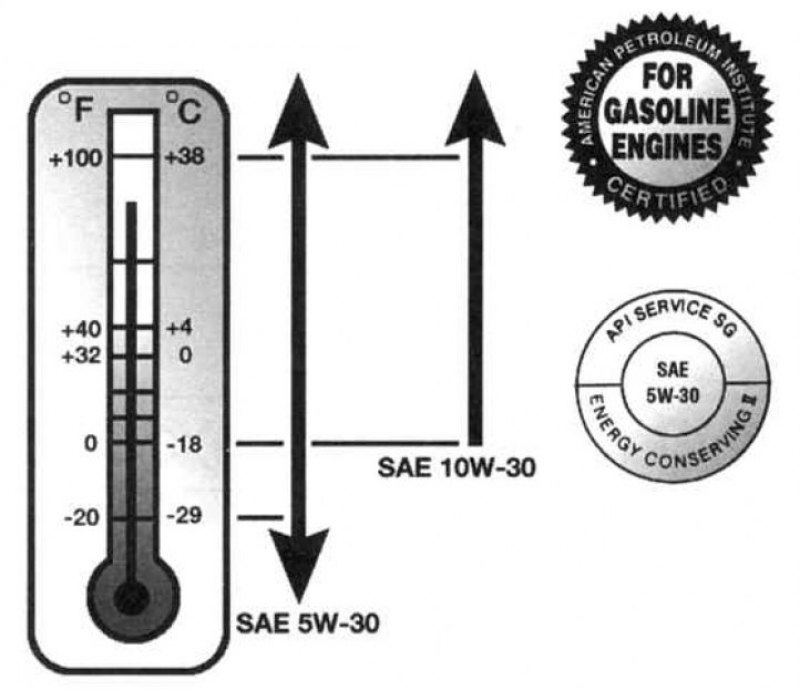

Карта вязкости двигательных масел
Объемы рабочих жидкостей, л*
| Характеристика | Значение |
Двигательное масло |
|
Civic |
|
Двигатель D16Y5 | 3.3 |
Двигатель D16Y7 | 3.6 |
Двигатель D16Y8 | 3.3 |
Integra | |
Двигатель В18В1 | 3.8 |
Двигатели В18С1 и В18С5 | 4.0 |
Трансмиссионная жидкость для АТ (опорожнение и заправка) | 2.7 |
Трансмиссионная жидкость для CVT (опорожнение и заправка) | 3.9 |
РКПП | |
Civic | 1.8 |
Integra | 2.2 |
Охлаждающая жидкость | |
Civic | 3.0 |
Integra | |
Двигатель В18В1 | 4.4 |
Двигатели В18С1 и В18С5 | 4.7 |
* Все объемы приведены лишь приблизительно. При корректировке сверяйтесь с уровневыми метками. | |
Система зажигания
| Характеристика | Значение |
Свечи зажигания | |
Civic | |
Двигатель D16Y5 | |
Тип | NGK ZFR4F-11 |
Межэлектродный зазор, мм | 0.99÷1.09 |
Двигатели D16Y7 и D16Y8 |
|
Тип | NGK ZFR5F-11 |
Межэлектродный зазор, мм | 0.99÷1.09 |
Integra |
|
Обычные |
|
Тип | NGK ZFR4F-11 |
Межэлектродный зазор, мм | 0.99÷1.09 |
Платиновые |
|
Тип | NGK PFR4G-13 |
Межэлектродный зазор, мм | 1.19÷1.29 |
Сопротивление свечных проводов, Ом | Не выше 25 000 |
Порядок зажигания | 1-3-4-2 |
[Источник статьи доступен на портале: autoinstruction.ru]

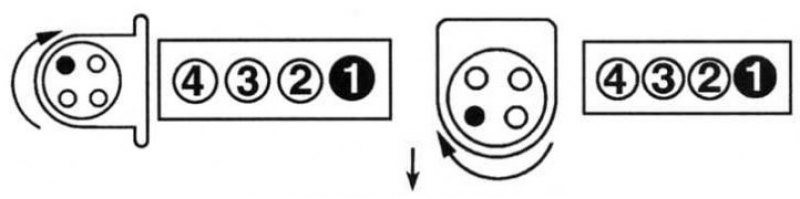

Расположение цилиндров и направление вращения распределителя зажигания
Система охлаждения
| Характеристика | Значение |
| Температуры срабатывания термостата,°С |
|
| Начало открывания | 79 |
| Полное открывание | 91 |
Величина прогиба приводных ремней вспомогательных агрегатов, мм
| Характеристика | Значение |
Рулевой насос |
|
Новый ремень | 9.5÷12.7 |
Бывший в употреблении ремень | 12.7÷15.9 |
Генератор
| Характеристика | Значение |
Модели без К/В | |
Новый ремень | 9.5÷12.7 |
Бывший в употреблении ремень | 6.4÷11.1 |
Модели с К/В |
|
Новый ремень | 4.8÷7.9 |
Бывший в употреблении ремень | 9.5÷12.7 |
Тормозная система
| Характеристика | Значение |
Минимальная допустимая толщина фрикционных накладок колодок дисковых тормозных механизмов, мм | 1.6 |
Минимальная допустимая толщина фрикционных накладок башмаков барабанных тормозных механизмов, мм | 2.4 |
Регулировка стояночного тормоза | 6÷10 щелчков храповика |
Обороты холостого хода (в минуту)
Характеристика | Значение |
| Civic | |
Двигатель D16Y5 | |
РКПП | 670 ± 50 |
АТ и CVT | 700 ± 50 |
Двигатели D16Y7 и D16Y8 |
|
| США | |
РКПП | 670 ± 50 |
АТ и CVT | 700 ± 50 |
Канада | 750 ± 50 |
Integra |
|
Двигатели В18В1 и В18С1 | 750 ± 50 |
Двигатель В18С5 | 800 ± 50 |
Параметры общих регулировок
| Характеристика | Значение |
Клапанные зазоры (при холодном двигателе), мм | |
Civic | |
Впускные клапаны | 0.178÷0.229 |
Выпускные клапаны | 0.229÷0.279 |
Integra |
|
Двигатель В18В1 |
|
Впускные клапаны | 0.076÷0.127 |
Выпускные клапаны | 0.152÷0.203 |
Двигатели В18С1 и В18С5 |
|
Впускные клапаны | 0.152÷0.178 |
Выпускные клапаны | 0.178÷0.203 |
Усилия затягивания резьбовых соединений, Нм
| Тип соединения | Значение |
| Сливная пробка АТ и CVT | 49 |
| Сливная пробка РКПП | 39 |
| Заливная пробка РКПП | 45 |
| Топливный фильтр |
|
| Полый болт | 14.9 |
| Гайка полого болта | 22 |
| Свечи зажигания | 17.6 |
Гайки крепления колес | 110 |
