После возврата головки из мастерской в нее уже будут установлены клапаны с сопутствующими компонентами. В этом случае следует опустить процедуры следующих пяти параграфов и сразу переходить к действиям, описываемым в параграфе 7.

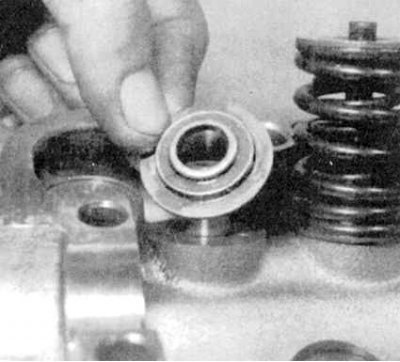

1. В первую очередь установите на направляющие втулки клапанов седла их пружин (см. сопроводительную иллюстрацию).
Внимание! Прекратите застукивание колпачка сразу после того как он полностью "сядет" на втулку – дальнейшие удары могут привести к повреждению резины. Проследите, чтобы колпачки не оказались перекручены на втулках.

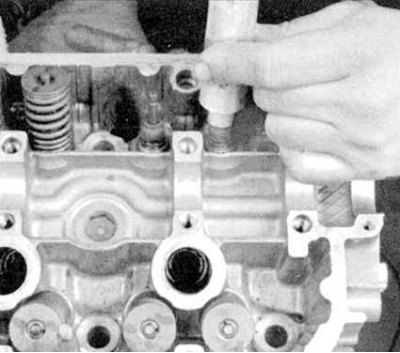

2. Наденьте на каждую из направляющих втулок новый маслоотражательный колпачок. Маслоотражательные колпачки (впускных и выпускных клапанов) "сажаются" на свои направляющие втулки путем осторожного застукивания.
Примечание. Маслоотражательные колпачки впускных и выпускных клапанов отличаются по типоразмеру и помечены цветовым кодом (см. сопроводительную иллюстрацию) – не перепутайте их.
3. Двигаясь от одного конца головки к другому, смажьте молибденсодержащей или сборочной двигательной смазкой первый клапан и посадите его в головку. Стержень клапана смажьте чистым двигательным маслом.

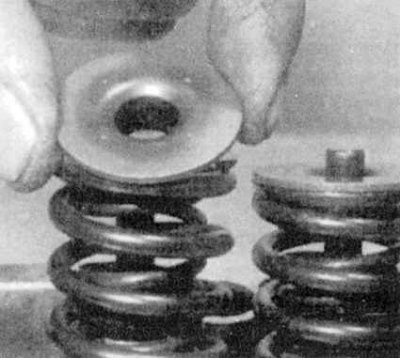

4. Посадите на стержень клапанные пружины и их тарелку (см. сопроводительную иллюстрацию). Специальным инструментом сожмите пружины, опустив тарелку, затем установите в открывшуюся канавку на стержне клапана сухари разрезного замка.
Примечание. Клапанные пружины устанавливаются витками с сокращенным шагом к головке.

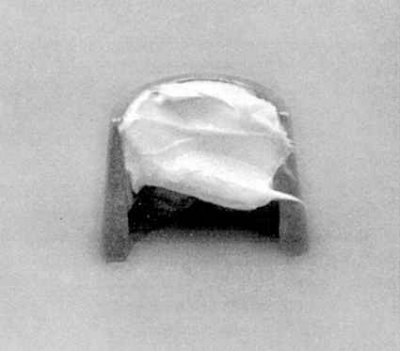

5. С целью временной фиксации сухарей до отпускания инструмента смажьте их с внутренней стороны густой смазкой (см. сопроводительную иллюстрацию). 6. Повторите процедуру для оставшихся клапанов. Следите за тем, чтобы все компоненты устанавливались строго на свои прежние места.
Статья перепечатана с ресурса Autoinstruction.ru

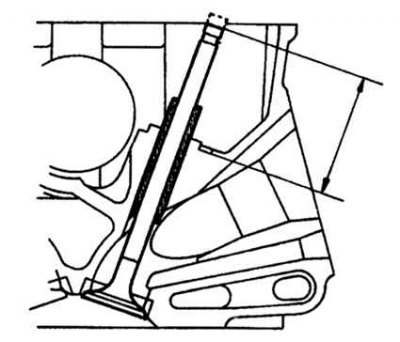

7. При помощи нониусного штангенциркуля проверьте установочную высоту стержней клапанов (расстояние от седла пружин до торцевой поверхности стержня клапана) (см. сопроводительную иллюстрацию). Если ремонт головки производился в мастерской автосервиса, данный параметр уже будет отрегулирован должным образом. Если результат какого-либо из измерений превышает допустимое по Спецификациям значение, замените соответствующий клапан и повторите проверку. Если замена клапана не приводит к исправлению ситуации, следовательно седло клапана чересчур глубоко посажено в головку и последняя подлежит замене.
8. Сборочной двигательной смазкой смажьте рабочие поверхности коромысел привода клапанов, кулачки и шейки распределительного вала(ов) и оси коромысел. Установите в головку распределительный вал(ы) и сборки коромысел (см. Часть Ремонт двигателя без извлечения из автомобиля - модели Civic настоящей Главы).
