Предупреждение! Старайтесь не прикасаться к лопастям вентилятора руками, инструментом и деталями одежды. Во избежание получения травмы или повреждения оборудования, не запускайте двигатель при неисправном вентиляторе. Не предпринимайте попыток отремонтировать сломанные лопасти крыльчатки, – меняйте ее в сборе!
Проверка
Примечание. На моделях, оборудованных К/В, предусмотрено два вентилятора – один для обдува радиатора системы охлаждения двигателя, и второй для обдува конденсатора системы кондиционирования. Описываемые ниже процедуры одинаково применимы к обоим вентиляторам.

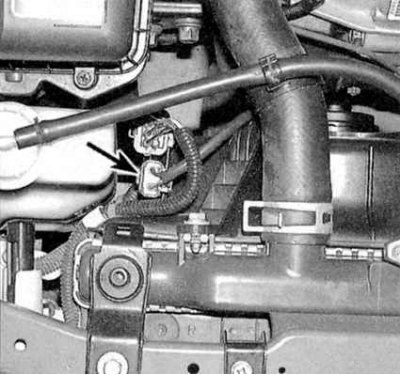

1a. Для проверки исправности функционирования электромотора привода вентилятора рассоедините разъем его проводки (см. иллюстр.: система охлаждения). Теперь, при помощи провода-перемычки подсоедините вентилятор непосредственно к батарее. Если вентилятор не начнет вращаться, замените электромотор.

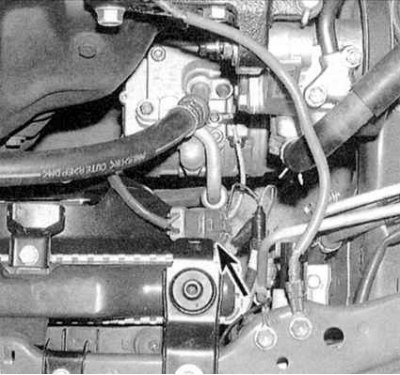

1b. Местоположение разъема электропроводки приводного мотора вентилятора системы кондиционирования воздуха.
2. Если мотор в порядке, проверьте состояние предохранителя и реле (см. Главу Бортовое электрооборудование), датчика-выключателя вентилятора, реле вентилятора К/В (при соответствующей комплектации оно установлено в левом переднем углу двигательного отсека) и соединительной электропроводки соответствующего контура.

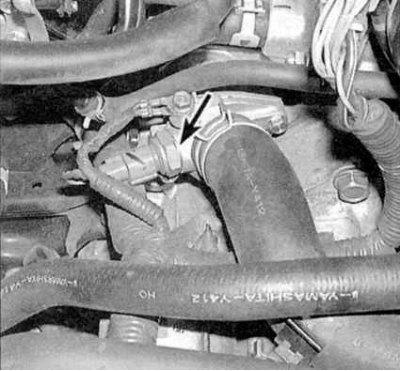

3. Для проверки исправности функционирования датчика-выключателя вентилятора системы охлаждения, отсоедините разъем его электропроводки (см. сопроводительную иллюстрацию), затем при помощи омметра удостоверьтесь в отсутствии проводимости между клеммами датчика-выключателя при холодном двигателе (ниже 88°С проводимость должна отсутствовать). Запустите двигатель, прогрейте его до нормальной рабочей температуры, затем вновь заглушите и удостоверьтесь, что теперь (при температуре охлаждающей жидкости выше 92÷96°С) проводимость между клеммами разъема имеет место. В случае отрицательных результатов проверок замените датчик-выключатель. 4. Функционирование вентилятора системы кондиционирования воздуха контролируется электронным модулем управления (ЕСМ). Если вентилятор не функционирует при включении К/В, несмотря на то, что все описанные в предыдущем параграфе проверки дают положительный результат, проверьте уровень хладагента в системе. Диагностика ЕСМ может быть произведена в условиях мастерской автосервиса.
Замена
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Взведите стояночный тормоз и подоприте задние колеса автомобиля противооткатными башмаками. Поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите нижний брызгозащитный экран радиатора.
3. Продев маленькую отвертку в разъем, отпустите стопорный язычок и отсоедините электропроводку вентилятора.

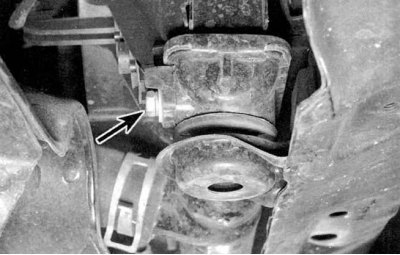

4a. Выверните нижние болты крепления вентилятора (см. сопроводительные иллюстрации).

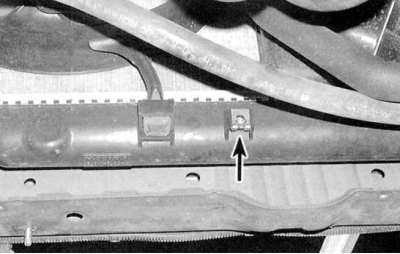

4b. На моделях Integra предусмотрен фиксатор, на моделях Civic – две резиновые подушки, помещаемые в отверстия в опорных кронштейнах.
[Оригинал можно просмотреть на сайте: AutoInstruction.ru]

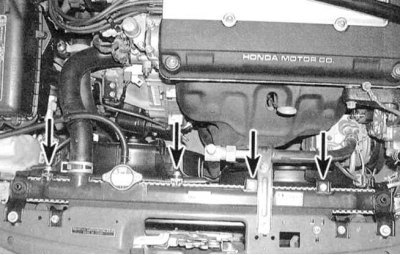

5. Отболтите верхние кронштейны вентилятора(ов) (см. сопроводительную иллюстрацию) и верхние опоры конденсатора.

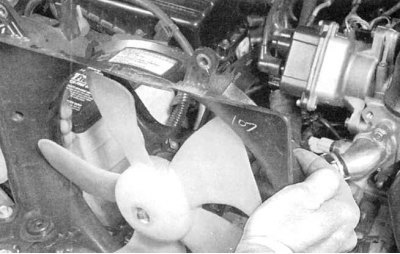

6. Аккуратно извлеките вентилятор из двигательного отсека (см. сопроводительную иллюстрацию).

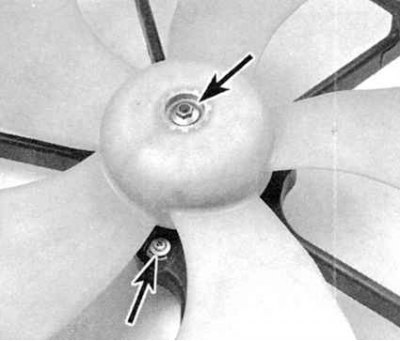

7. Для снятия крыльчатки с вала мотора отдайте центральную гайку (см. сопроводительную иллюстрацию).

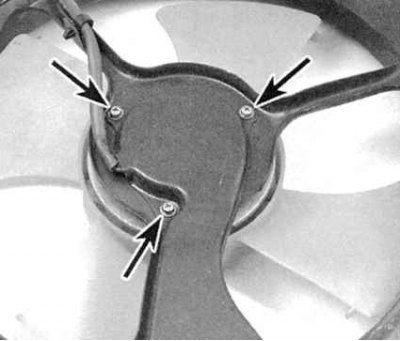

8. Для снятия приводного электромотора с кожуха вентилятора выверните крепежные винты (см. сопроводительную иллюстрацию).
