Предупреждение! Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.
Тросы привода переключения передач
Примечание. Даже в случае обрыва лишь одного из приводных тросов, замена их производится в полном комплекте (в индивидуальном порядке тросы привода выбора и переключения передач не поставляются).
1. Отверните пластмассовую рукоятку и снимите ее с рычага переключения передач.
2. Снимите сборку консоли (см. Главу Кузов).
Данные скопированы с ресурса: Autoinstruction.ru

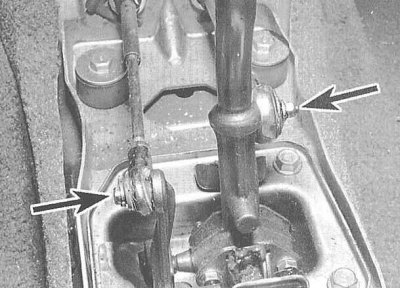

3. Извлеките шплинт, снимите шайбу и отсоедините приводной трос от тяги переключения, затем отдайте самоконтрящуюся гайку и отсоедините второй трос от основания рычага переключения передач.
4. Извлеките стопорные шайбы и высвободите тросы из монтажной скобы рычага переключения передач.

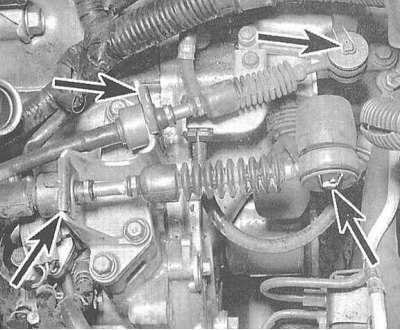

5. Откройте капот и отыщите передние концы приводных тросов). Отсоедините тросы от исполнительных рычагов выбора и переключения передач (первый расположен сверху на крышке механизма переключения, второй - сборку). Извлеките стопорные шайбы и высвободите тросы из опорных кронштейнов.
6. Пройдитесь по тросам назад до переборки двигательного отсека и высвободите из последней проходные втулки.
7. Вытяните тросы наружу.
8. Установка производится в обратном порядке. При подсоединении передних концов тросов проследите, чтобы пластмассовая шайба устанавливалась между наконечником троса и стальной шайбой (трос выбора передач) и между стальной шайбой и шплинтом (трос переключения передач).
Рычаг переключения передач
1. Отверните и снимите с рычага переключения передач пластмассовую рукоятку.
2. Снимите сборку консоли (см. Главу Кузов).
3. Отсоедините от основания рычага тросы выбора и переключения передач (см. выше параграфы с 1 по 7).
4. Выверните болты крепления монтажной скобы основания рычага.
5. Снимите сборку рычага переключения.
6. Установка производится в обратном порядке.
