Проверка
1. Проверке подлежат три пары электромагнитных клапанов управления функционированием трансмиссии: Клапан управления блокировкой/переключением А, клапаны управления переключением В и С и клапаны управления давлением сцепления.
Электромагнитный клапан управления блокировкой/переключением А
2. Рассоедините 2-контактный электрический разъем сборки электромагнитного клапана управления блокировкой/переключением А и измерьте сопротивление между каждой из клемм разъема (со стороны клапана) и массой. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости замените сборку клапана.
3. При помощи провода-перемычки поочередно подсоедините каждую из клемм разъема к положительному полюсу батареи, - должен раздаться отчетливо слышимый щелчок, сопровождающий срабатывание каждого из клапанов. Если щелчка не слышно, следует отогнать автомобиль на станцию техобслуживания для проведения полномасштабной диагностики ЕСМ и контуров электромагнитных клапанов.
Электромагнитные клапаны управления переключением передач В и С
4. Рассоедините 2-контактные электрические разъемы электромагнитных клапанов управления переключением передач и измерьте сопротивление между клеммами 1 и 2 каждого из них. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости замените сборку дефектного клапана.
5. При помощи провода-перемычки поочередно подсоедините клемму 2 разъема каждого из клапанов к положительному полюсу батареи, - клемму 1 следует заземлить. Должен раздаться отчетливо слышимый щелчок, сопровождающий срабатывание каждого из клапанов. Если щелчка не слышно, дефектный клапан подлежит замене.
Источник расположен на веб-ресурсе [www.Autoinstruction.ru]
Электромагнитные клапаны управления функционированием сцепления
6. Рассоедините контактные разъемы клапанов управления давлением сцепления и измерьте сопротивление между клеммами 1 и 2 каждого из разъемов. Сравните результаты измерений с требованиями специй. В случае необходимости замените дефектный клапан.
7. При помощи провода-перемычки поочередно подсоедините клемму 1 каждого из клапанов к положительному полюсу батареи, - клемму 2 следует заземлить. Должен раздаться отчетливо слышимый щелчок, сопровождающий срабатывание каждого из клапанов. Если щелчка не слышно, дефектный клапан подлежит замене.
Замена
Примечание. Произвести замену лишь одного из электромагнитных клапанов(А и управления давлением сцепления) в индивидуальном порядке не представляется возможным, - их замена производится в сборе, тогда как клапаны В и С могут заменяться по отдельности.
1. Выверните крепежные болты и снимите клапанную сборку.
 |
 |

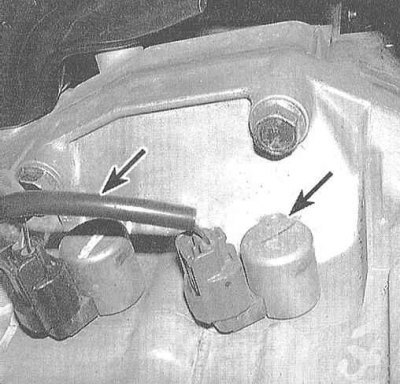

2. Тщательно протрите сопрягаемые поверхности и прочистите маслотоки.
3. Замените уплотнительную прокладку/кольцо и установите новую клапанную сборку на свое штатное место. Затяните крепежные болты с требуемым усилием.
4. Проверьте электрический разъем на наличие признаков загрязнения и окисления контактных клемм, в случае необходимости прочистите и вновь соедините.
5. Проверьте исправность функционирования электромагнитных клапанов управления.
