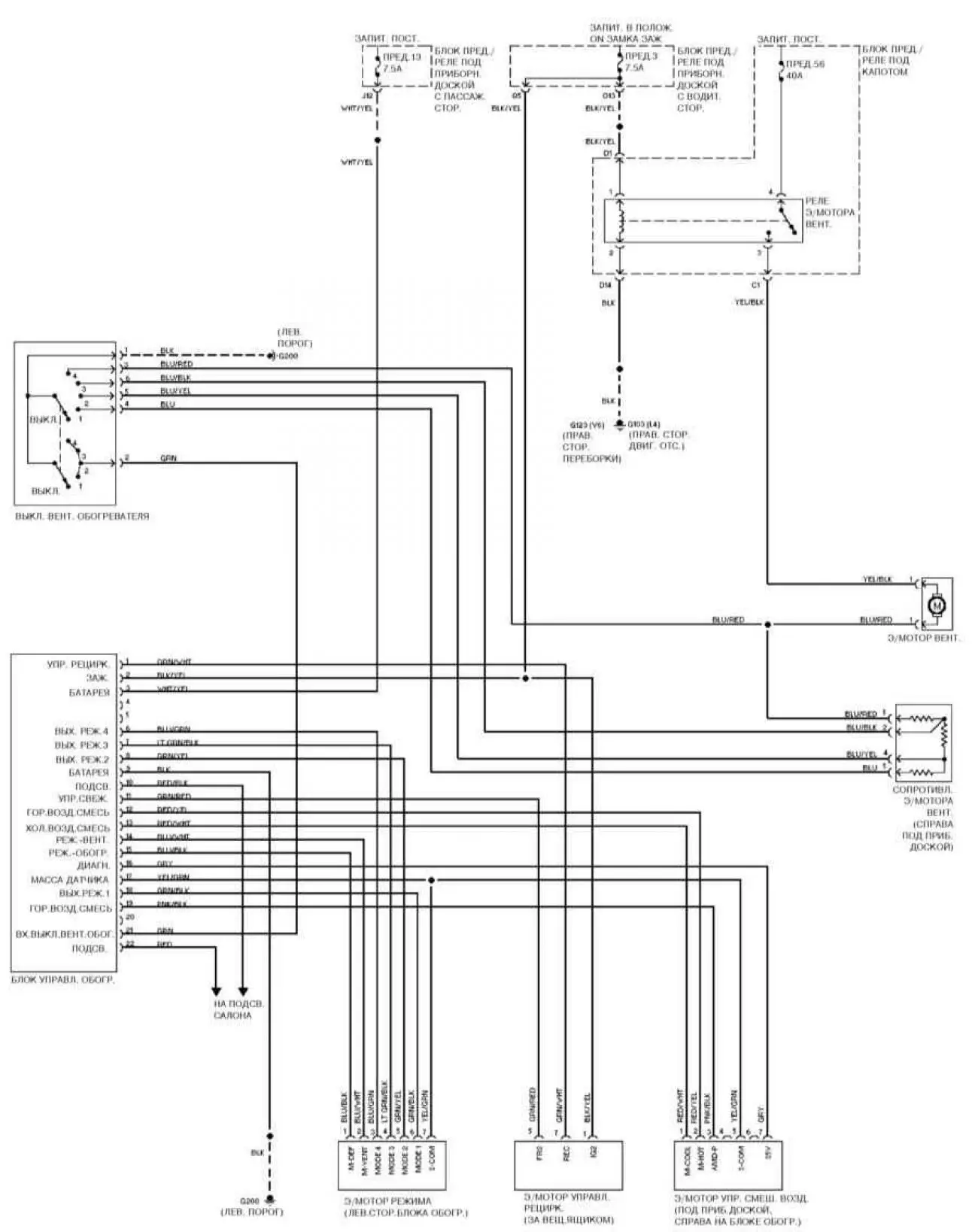

Отопитель салона (модели без кондиционера) (Honda Accord VI)

Отопитель салона (модели без К/В)

Открыть большую картинку в новой вкладке »

Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →

[Материал скопирован с онлайн-ресурса: autoinstruction.ru]

Статья проверена экспертом: Константин Лебедев
