Предупреждение! Помните, что вырабатываемая в процессе работы тормозных механизмов пыль может содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, - при обслуживании механизмов надевайте защитную маску или респиратор. Ни в коем случае не используйте для протирки компонентов тормозной системы бензином или растворителями на нефтяной основе, - применяйте только фирменные чистящие средства или метиловый спирт!
Суппорты обоих тормозных механизмов одной оси должны меняться одновременно.
Тормозные механизмы передних колес
Снятие
1. Ослабьте колесные гайки. Поддомкратьте передок автомобиля и установите его на подпорки. Снимите колеса.

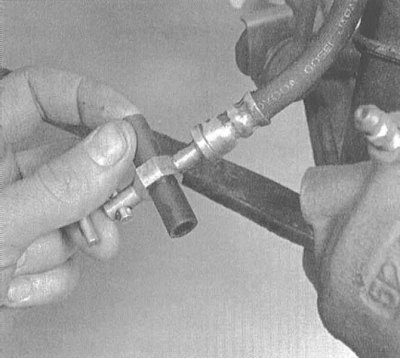

2. Отсоедините от суппорта гидравлическую линию, с целью минимизации потерь тормозной жидкости, а также, во избежание попадания внутрь тракта грязи закупорьте штуцерное соединение.
 |
 |

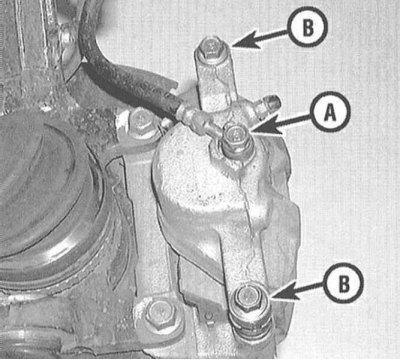

3. Выверните крепежные болты.
4. Снимите суппорт с анкерной скобы.
Установка
1. Установка производится в обратном порядке. Не забудьте заменить медные уплотнительные шайбы (прокладки) с обеих сторон штуцерного разъема подсоединения к суппорту тормозного шланга. Обычно комплект новых прокладок прилагается в ремнаборе. Затяните болты крепления суппорта и полый болт штуцерного соединения с требуемым усилием.
2. Прокачайте тормозной контур (см. Раздел Прокачка тормозной системы). Проверьте на наличие признаков утечек штуцерные соединения тормозных линий.
3. Установите на место колеса, опустите автомобиль на землю и затяните гайки крепления колес с требуемым усилием (см. Спецификации к Главе Настройки и текущее обслуживание). Прежде чем приступать к эксплуатации автомобиля проверьте исправность функционирования тормозов.
Тормозные механизмы задних колес
Снятие
1. Ослабьте колесные гайки. Поддомкратьте задок автомобиля и установите его на подпорки. Снимите задние колеса.

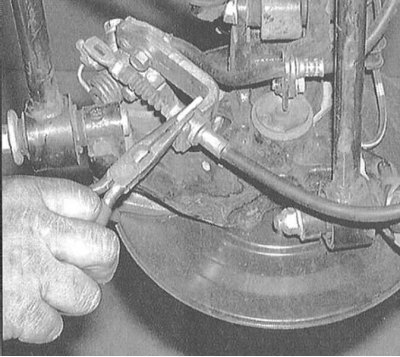

2. Отпустите рычаг стояночного тормоза, извлеките фиксатор и высвободите приводной трос из своего кронштейна на задней стороне суппорта тормозного механизма.

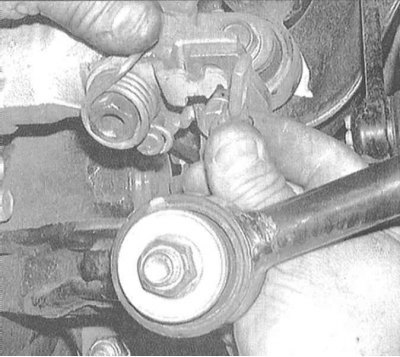

3. Отсоедините приводной трос от исполнительного рычага на суппорте.
(Оригинал выложен на портале: autoinstruction.ru)
4. Выверните полый болт штуцерного соединения тормозного шланга на суппорте. Закупорьте отверстия при помощи пары отрезков резинового шланга.

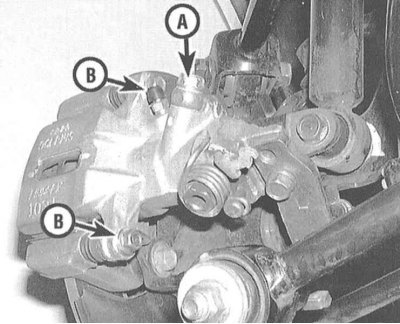

5. Выверните болты крепления суппорта.
6. Выверните болты крепления суппорта
Установка
1. Установка производится в обратном порядке. Не забудьте заменить уплотнительные шайбы (прокладки) с обеих сторон штуцерного разъема подсоединения к суппорту тормозного шланга. Обычно комплект новых прокладок прилагается в ремнаборе. Затяните болты крепления суппорта и полый болт штуцерного соединения с требуемым усилием.
2. Прокачайте тормозной контур (см. Раздел Прокачка тормозной системы). Проверьте на наличие признаков утечек штуцерные соединения тормозных линий.
3. Установите на место колеса, опустите автомобиль на землю и затяните гайки крепления колес с требуемым усилием (см. Спецификации к Главе Настройки и текущее обслуживание). Прежде чем приступать к эксплуатации автомобиля проверьте исправность функционирования тормозов.
