1. Слить хладагент из двигателя.
2. Пометить и разъединить шланги отопителя на теплоизоляционной перегородке.
3. Отсоединить тросик клапана отопителя от клапана отопителя.
4. Снять приборную панель.
5. Снять рукава отопителя.

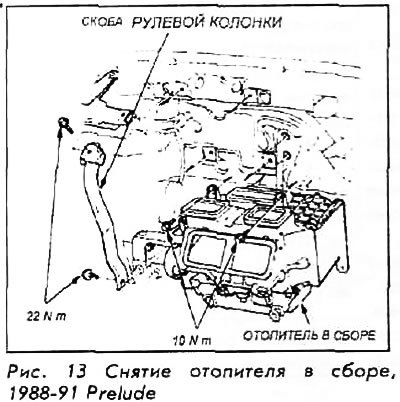

6. Открутить нижние монтажные гайки, поддерживающие отопитель.
7. Снять скобу рулевой колонки.
8. Открутить два оставшихся монтажных болта, поддерживающих отопитель. Отсоединить электропроводку от двигателя переключения режима работы. Снять отопитель в сборе.

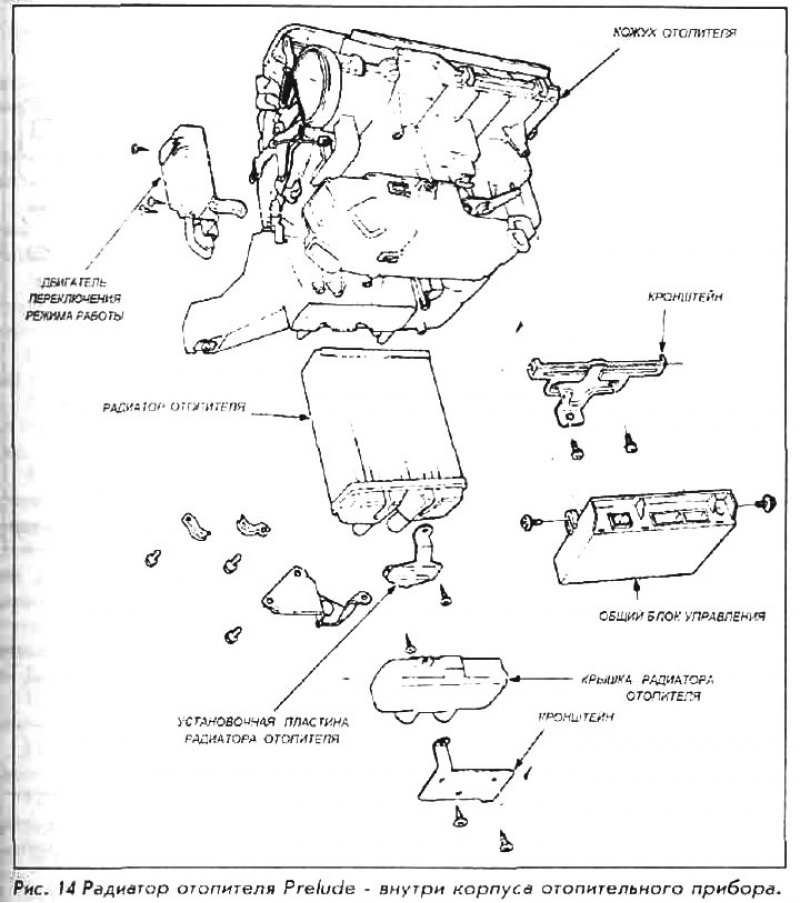

9. Снять общий блок управления и кронштейн с корпуса.
10.Открутить 2 винта, кронштейн, опорную пластину и крышку радиатора.
11. Снять крышку радиатора отопителя, опорную пластину и хомут.
12. Аккуратно вытащить радиатор отопителя из кожуха.
Для установки:
13. Установить радиатор отопителя в корпус, а также опорную пластину и хомут.
14. Поставить крышку радиатора, установите пластину и кронштейн.
15. Установить блок управления и кронштейн.
16. Установить отопитель в сборе на место. Использовать смазку вокруг уплотнительных колец.
17. Закрутить два верхних монтажных болта, затягивая их до 10 Nm.
18. Установить скобу рулевой колонки.
19. Закрутить нижние монтажные гайки, затягивая их до 22 Nm.
20. Установить рукав отопителя.
21. Установить приборную панель.
22. Соединить шланги в стыках теплоизоляционной перегородки. Используйте новые хомуты. Удостоверьтесь, что шланги находятся в правильном положении.
23. Присоединить тросик клапана отопителя.
24. Залить хладагент. Спускать систему через спускное устройство.
