Схема фар и габаритных огней [
Ford Taurus Mk1/Mk2
]
Главная
Форд
Таурус
1986-1994, бензин
Электрооборудование
Электрические схемы
0

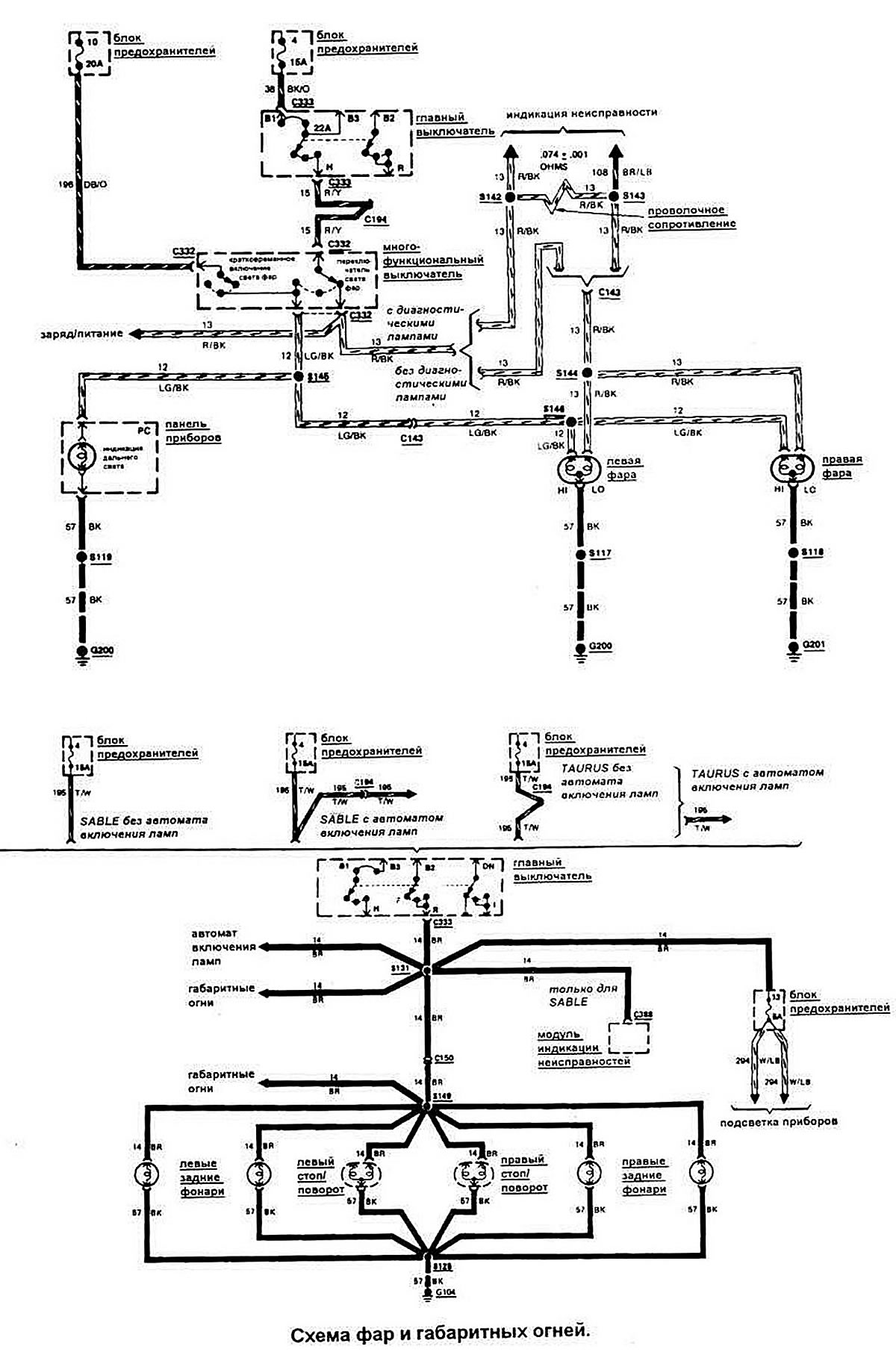

Схема фар и габаритных огней
Открыть большую картинку в новой вкладке »
Обозначение цветов электропроводки находится
здесь →
◀ Предыдущая
Форд Таурус 1/2: Электрические схемы
Схема указателей поворотов, габаритных огней и аварийной сигнализации
Схема электропривода внешних зеркал
Схема электрических стеклоподъемников
Схема радио динамиков
Схема электрических замков
Схема стандартной системы звуковых динамиков
Типовая схема электропроводки двигателя
Схема электропроводки системы омывателя / очистителя заднего стекла
Схема электропроводки интегрального электронного регулирования генератора
Схема электропроводки генератора
