Схема и отдельные цепи габаритных огней и подсветки номерного знака Nissan Micra 3
«K12»
Главная
Ниссан
Микра
2002-2010, бензин
Электрооборудование
Электрические схемы
0

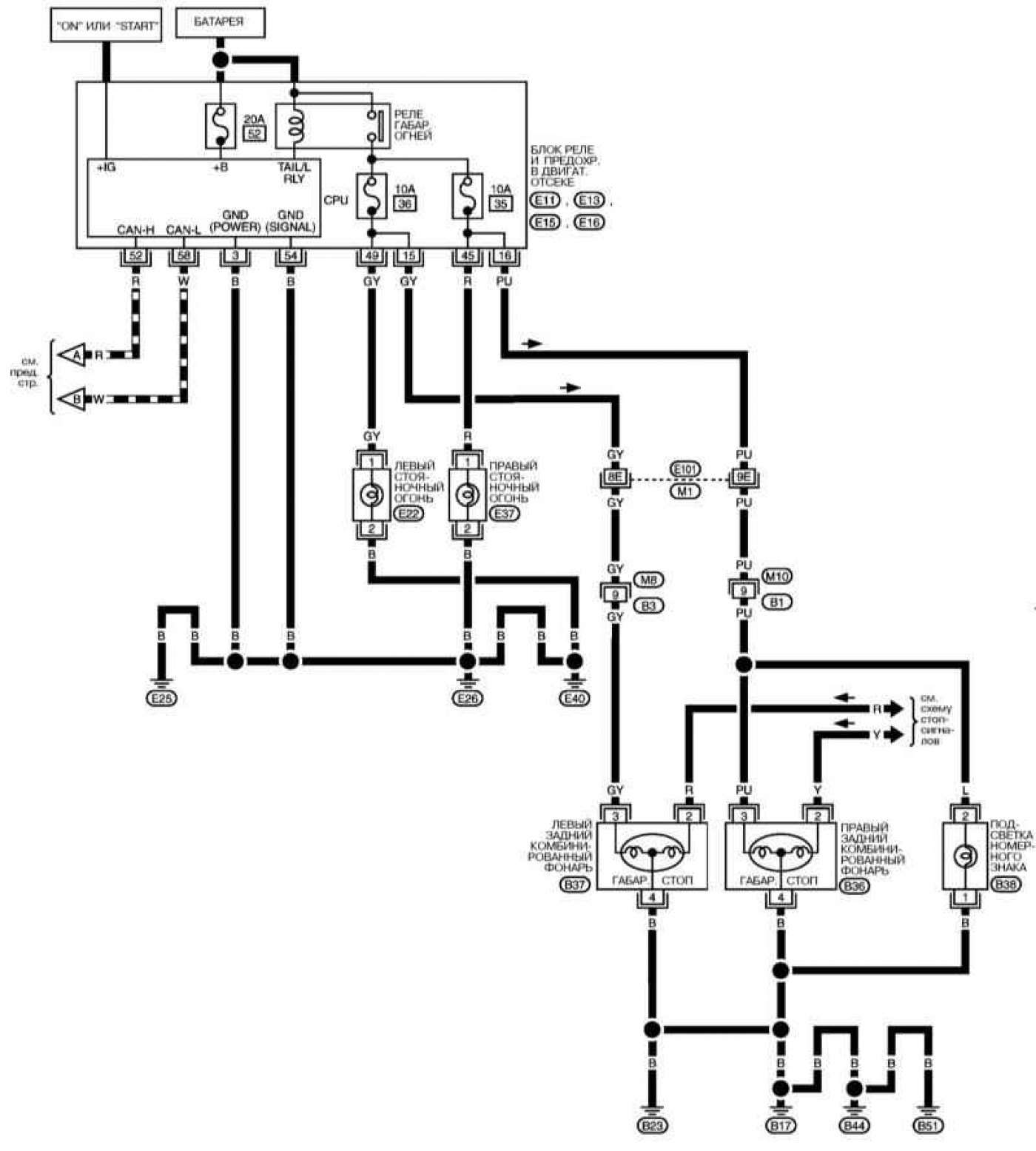

Схема и отдельные цепи габаритных огней и подсветки номерного знака
1 из 2
Открыть большую картинку в новой вкладке »
2 из 2
Открыть большую картинку в новой вкладке »
Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите
здесь →
