Схема электропроводки системы электронного автоматического контроля температуры
Обозначение цветов электропроводки находится здесь →
Оригинал опубликован на веб-сайте: Autoinstruction

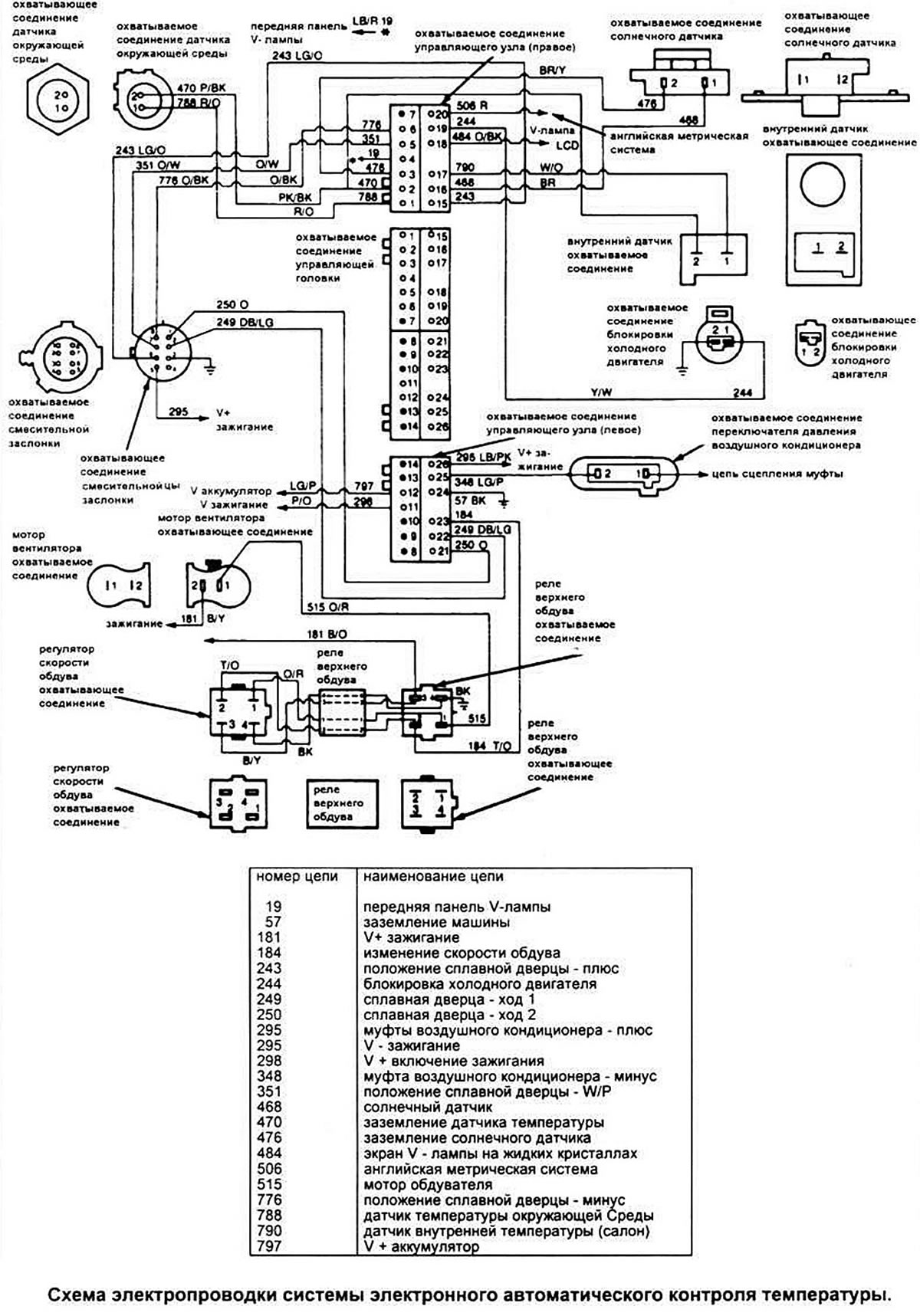

Схема электропроводки системы электронного автоматического контроля температуры (Ford Taurus Mk1/Mk2)
Обозначение цветов электропроводки находится здесь →
Оригинал опубликован на веб-сайте: Autoinstruction
Статья проверена экспертом: Анатолий Стопариков
