Лампочки ближнего и дальнего света
Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека.
1. Снять кожух с задней части фары, поворачивая его против часовой стрелки.

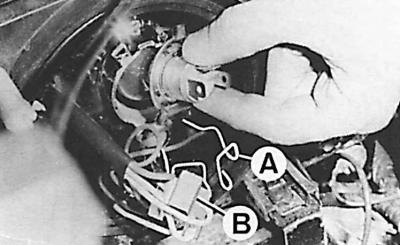

2. Отсоединить разъем электрических проводов (В).
3. Снять пружину крепления лампочки (А).
4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары.
5. Заменить лампочку.
6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо.
7. Установить пружину крепления и разъем проводов.
8. Проверить правильность функционирования лампочки.
9. Закрепить кожух на задней части фары.
Внимание! Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.
Габаритные огни
1. Снять кожух с задней части фары.
2. Извлечь держатель лампочки (под держателем лампочки ближнего и дальнего света).
3. Заменить лампочку.
4. Вставить держатель в гнездо.
5. Убедиться в том, что патрон лампочки хорошо закреплен.
6. Проверить установку и функционирование лампочки.
7. Закрепить кожух на задней части фары.
Лампочки фар дальнего света
Некоторые версии автомобилей оснащены фарами дальнего света с галогенными лампочками.

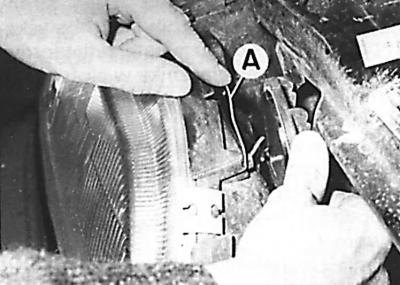

1. Снять скобу (А) крепления крышки и снять крышку фары.

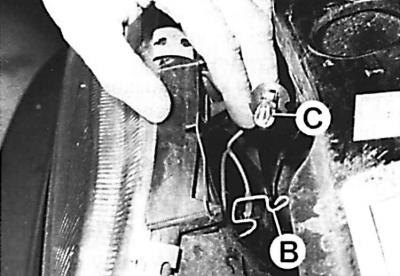

2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С).
3. Отсоединить разъем проводов.
4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару.
5. Установить пружину крепления лампочки.
6. Установить крышку и скобу крепления.
Передние указатели поворотов

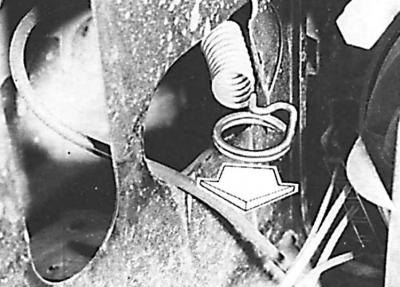

1. С задней стороны бампера отодвинуть наружу зажим крепления.
2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки.
3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его.
4. Нажать на лампочку, повернуть ее влево и извлечь.
5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.
Задний фонарь
Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.
Автомобили с кузовом типа берлин и седан

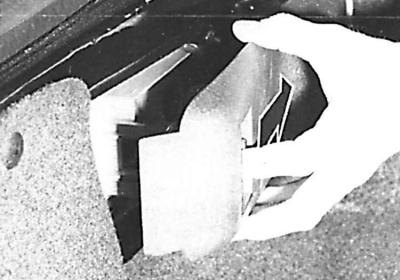

1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла.

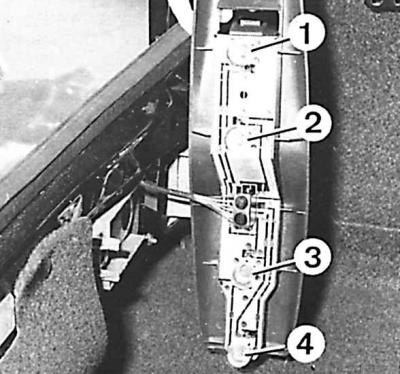

2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления.
Автомобили с кузовом типа комби
1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря.

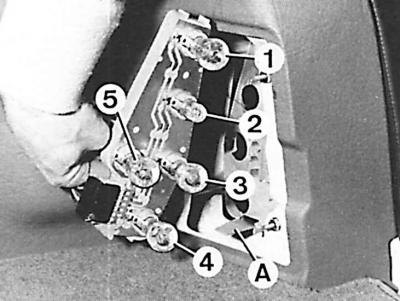

2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.
Освещение номерного знака
1. При помощи тонкой отвертки осторожно извлечь узел лампы освещения номерного знака из гнезда в заднем бампере.
2. Повернуть влево и извлечь держатель лампочки.
3. Заменить лампочку, которая вдавливается в держатель.
4. Установить держатель и закрепить узел лампы освещения номерного знака в заднем бампере.
Освещение багажника
В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка освещения багажника.
1. При помощи отвертки осторожно снять плафон лампочки.
2. Поворачивая патрон против часовой стрелки извлечь его из плафона лампы, а затем достать из него лампочку.
Лампы освещения салона
1. Установив переключатель в среднее положение (лампа выключена).
2. С помощью отвертки следует достать патрон лампочки, а затем извлечь лампочку.
