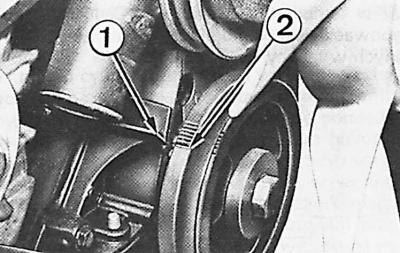

Контрольные знаки для установки угла опережения зажигания зажигания
1 – постоянный знак, 2 – знак ВМТ поршня 1-го цилиндра на шкиве
1. Подключить стробоскопическую лампу в соответствии с инструкцией по ее эксплуатации.
2. Отсоединить вакуумный трубопровод от распределителя зажигания (распределитель Bosch).
3. Запустить двигатель, прогреть его и оставить на холостом ходу. Проверить значение числа оборотов холостого хода двигателя.
4. Проверить угол опережения зажигания, направляя лампу на шкив.
5. В случае определения величины угла опережения зажигания не соответствующей требованиям, ослабить крепление распределителя зажигания и, поворачивая его в соответствующем направлении, выставить знак правильной величины угла опережения зажигания с постоянным знаком 1. В двигателях ОНС более глубокие насечки на фланце шкива расположены через 4°, а мелкие насечки находятся в их оси симметрии (позволяя устанавливать угол кратным 2°).
6. Зафиксировать распределитель зажигания и проверить установку угла опережения зажигания.
