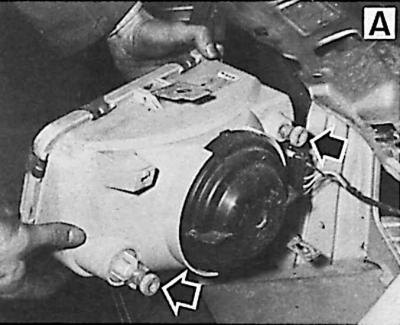

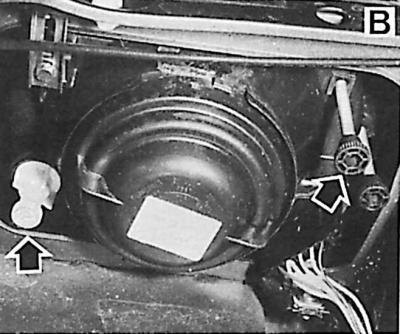

Винты регулировки фар
 |
 |
А – все версии кроме Ghia, В – версия Ghia

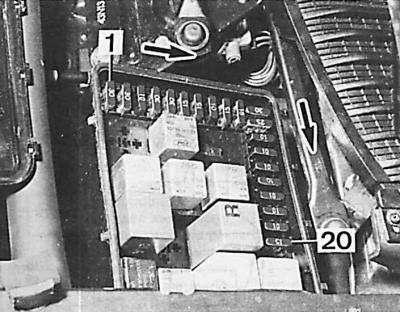

Блок предохранителей и реле
1–20 – обозначения предохранителей (см. табл. Список предохранителей).
Регулировка света фар выполняется при помощи приспособления для установки света фар.
Начальные условия
Шины колес должны быть накачаны до необходимой величины давления воздуха в них.
Автомобиль с полным баком топлива должен быть нагружен только массой 75 кг на сидении водителя.
Перед автомобиля следует сильно нажать несколько раз для соответствующего размещения упругих элементов подвески.
Регулирующие элементы
Изменение установки света главных фар выполняется путем поворота винтов, расположенных в задней части фар (доступных со стороны отсека двигателя).
В фарах для регулировки в вертикальной плоскости (см. рис. Винты регулировки фар) (A) служит нижний винт, а для регулировки в горизонтальной плоскости – верхний винт.
В версии Ghia (см. рис. Винты регулировки фар) (B) для регулировки установки света дополнительных фар (дальнего света) в вертикальной плоскости служит нижний винт (расположенный за фарой), а в горизонтальной плоскости – верхний винт (расположенный над фарой).
(Источник доступен на веб-сайте: «AutoInstruction»)
В версии Ghia для регулировки установки света передних противотуманных фар служит винт, расположенный в верхнем углу фары, доступный снаружи спереди автомобиля.
