Стеклоочиститель ветрового стекла

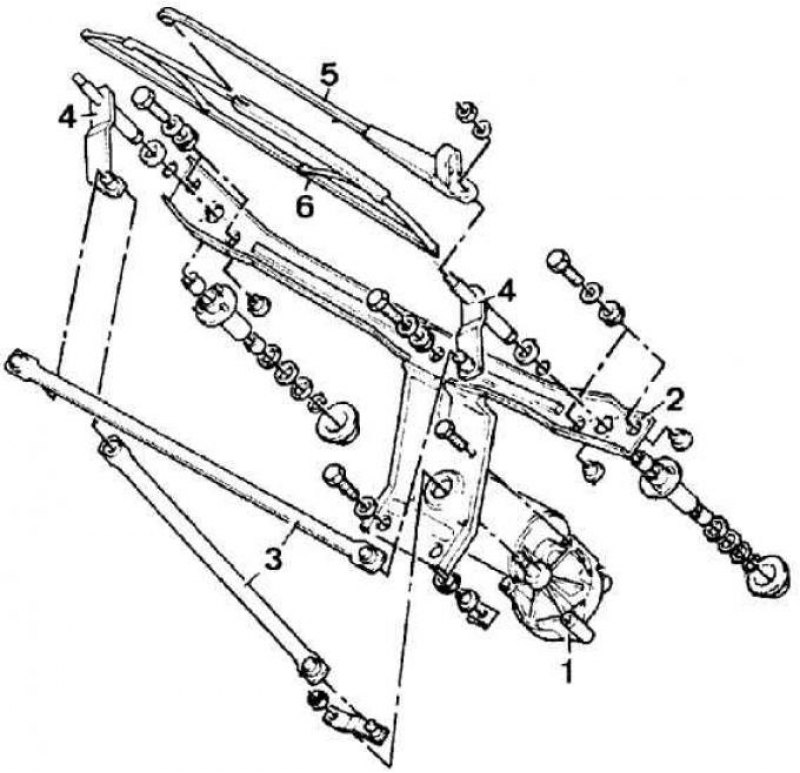

1 – двигатель, 2 – держатель, 3 – тяги, 4 – оси рычагов стеклоочистителей, 5 – рычаг стеклоочистителя, 6 – щетка
Снятие двигателя стеклоочистителя
1. Включить стеклоочиститель и в момент появления гайки крепления кривошипа на вале двигателя выключить зажигание или снять провод массы с клеммы аккумулятора.

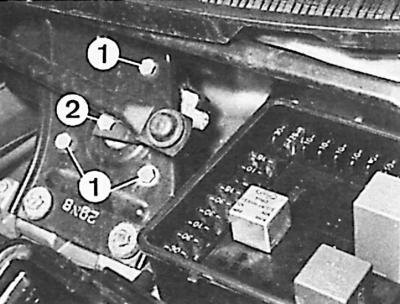

2. Отвинтить гайку крепления кривошипа (2) на вале двигателя и снять его. Отвинтить три болта (1) крепления двигателя стеклоочистителя к кронштейну.
3. Извлечь двигатель стеклоочистителя и отсоединить разъем электрических проводов.
Установка двигателя стеклоочистителя
1. Подсоединить разъем электрических проводов к двигателю стеклоочистителя.
2. Вставить двигатель стеклоочистителя и затянуть болты крепления двигателя стеклоочистителя к кронштейну.
3. Установить кривошип рычажного механизма на ось двигателя и проверить, вошел ли выступ кривошипа в углубление оси двигателя.
4. Затянуть гайку крепления кривошипа к оси двигателя.
5. Подсоединить провод массы к аккумулятору (если был снят) либо включить зажигание и проверить правильность функционирования стеклоочистителя ветрового стекла.
Снятие и установка рычажного механизма стеклоочистителя
1. Отсоединить провод массы от аккумулятора
2. Отклонить вверх пластиковый защитный колпак рычага стеклоочистителя, отвинтить гайку крепления, снять шайбу и рычаг стеклоочистителя вместе со щеткой (см. рис. Стеклоочиститель ветрового стекла).
3. Повторить описанные действия для второго рычага стеклоочистителя.
4. Поднять капот, отсоединить трубопроводы подачи жидкости к форсункам омывателя ветрового стекла и отвинтить по одному болту на обоих концах решетки подачи воздуха внутрь кузова.
5. Закрыть капот и отвинтить восемь болтов после снятия пластиковых кожухов.
6. Снять решетку подачи воздуха внутрь кузова.

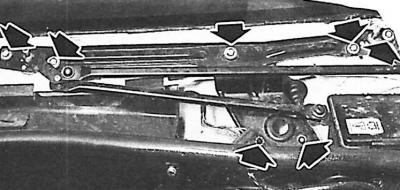

7. Отвинтить семь болтов крепления держателя рычажного механизма стеклоочистителя ветрового стекла (cтрелками показано положение семи болтов крепления).
8. Извлечь держатель вместе с двигателем стеклоочистителя и рычажным механизмом.
9. Отсоединить электрические провода от двигателя.
Внимание! Тяги механизма соединены с его кривошипами при помощи шаровых нейлоновых пальцев. Пальцы следует осторожно извлечь при помощи рычага, а вставлять после покрытия графитовой смазкой.
10. Для установки рычажного механизма следует выполнить действия в обратной последовательности по отношению к процессу снятия.
