Примечание. Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.
Примечание. Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.
Примечание. Резьба левого наконечника правая, а правого — левая.
1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
Внимание! Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

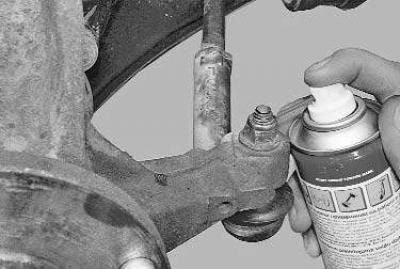

Примечание. Если соединения деталей сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей жидкостью.

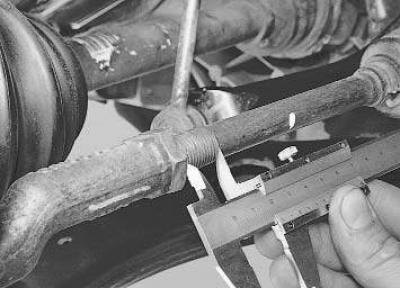

2. Измерьте и запомните длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес.
[Исходник статьи на этом веб-сайте Autoinstruction.ru]

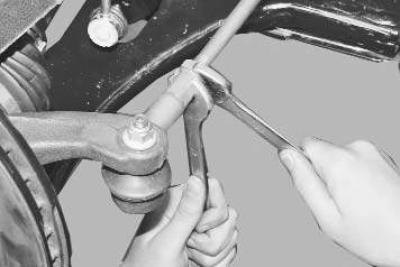

3. Ослабьте затяжку контргайки наконечника рулевой тяги.

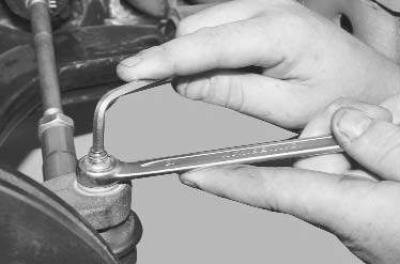

4. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака, удерживая палец от проворачивания.
Примечание. Гайки крепления шаровых пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.

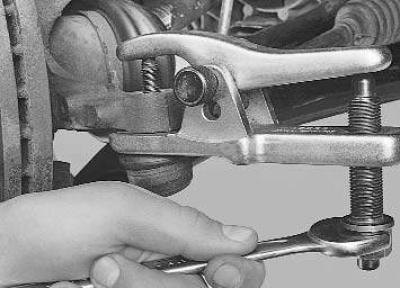

5. Установите съемник шаровых шарниров…

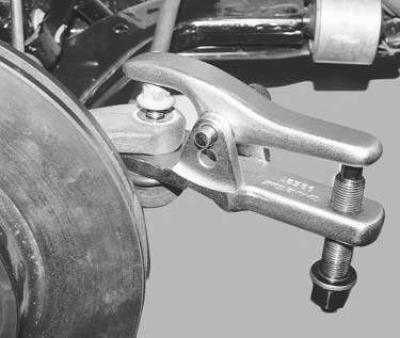

Примечание. Если наконечник рулевой тяги снимают не для замены, навинтите на палец шарнира гайку, чтобы при выпрессовке съемником не испортить резьбу.
6. …и выпрессуйте палец из бобышки поворотного рычага.
Примечание. При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

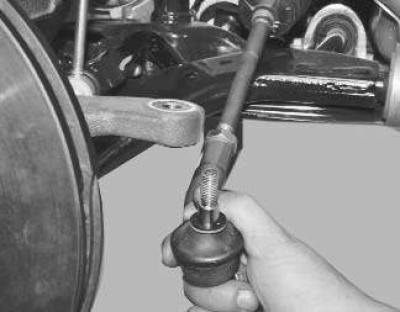

7. Отвинтите наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес.
8. Установите новый наконечник в порядке, обратном снятию, навинтив его на рулевую тягу на такое количество оборотов, которое было подсчитано при снятии, и затяните контргайку моментом, указанным в приложении 1.
9. Повторно измерьте длину свободной части резьбы рулевой тяги. Эта длина должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо навинтите, либо свинтите наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.
10. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.
