Снять крышку воздушного фильтра.
Отвинтить воздушный фильтр от карбюратора.
Отсоединить электрические провода и тягу «газа».
Снять вакуумную подводку.
Ослабить хомуты топливных шлангов. Снять шланги со штуцеров в крышке карбюратора.
Зажать шланг охлаждающей жидкости, ослабить хомутики и отсоединись шланг от карбюратора.
Отвинтить гайки, крепящие карбюратор.
Снять карбюратор. Проверить, не повреждена ли прокладка под карбюратором, и при необходимости заменить (сохранив ту же самую толщину).
Устанавливается карбюратор в обратном порядке. Установить частоту вращения холостого хода (см. здесь). Фильтрующая вкладка сухого типа подлежит замене через 10000 км (не позже, чем через 15000 км). После демонтажа карбюратора рекомендуется его отмыть. Вывинтить болт, помещенный над игольчатым клапаном, и вынуть сетчатый фильтр. Отмыть фильтр в бензине и продуть.
Отвинтить крышку поплавковой камеры, снять прокладку не повредив ее, и продуть сжатым воздухом все каналы в поплавковой камере. Неворсистой тряпкой удалить осадок, находящийся на дне камеры.
Отвинтить жиклер и продуть его. Нельзя чистить жиклеры проволокой, так как это, наверняка изменит их пропускную способность. Также вывинтить и продуть эмульсионную трубку. Вынуть впрыскиватель и проверить не деформирована ли прокладка. Снять крышку ускорительного насоса вместе с прокладкой и пружиной. Проверить не повреждена ли диафрагма и легко ли поршенек перемещается в гнезде. Заменить поврежденные части. Все жиклеры очистить сжатым воздухом. Шарик впускного клапана должен легко перемещаться. Вывинтить регулировочный винт дополнительной смеси холостого хода и при необходимости, находящийся выше жиклер и продуть каналы. Обратить внимание, чтобы снятые жиклеры вернулись на свои места. По мере возможности не изменять основной установки карбюратора.

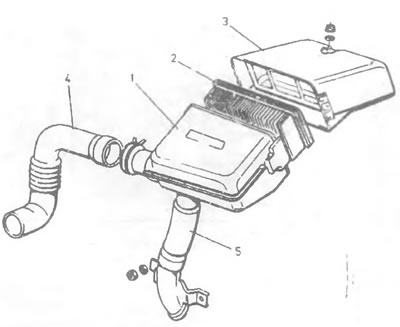

Рис. 3.47. Демонтаж воздушного фильтра: 1 - корпус, 2 - фильтрующая вкладка, 3 - крьшка, 4 - подводка холодного воздуха, 5 - подводка теплого воздуха

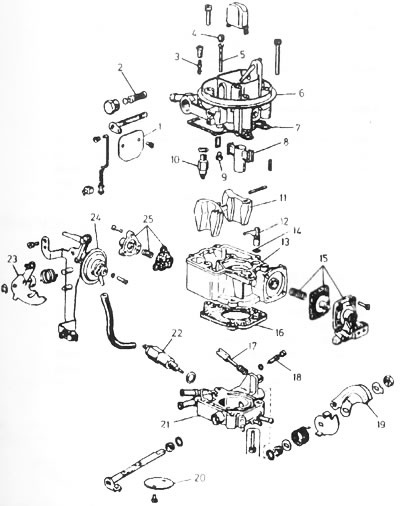

Рис. 3.48. Элементы карбюратора Weber 32 TLF: 1 - пусковая воздушная заслонка, 2 - сетчатый фильтр, 3 - жиклер холостого хода, 4 - главный воздушный жиклер, 5 - эмульсионная трубка, 6 - крышка поплавковой камеры, 7 - прокладка, 8 - малый диффузор с распылителем, 9 - главный топливный жиклер, 10 - игольчатый клапан, 11 - поплавок, 12 - впрыскиватель насоса, 13 - корпус карбюратора, 14 - прокладка, 15 - ускорительный насос, 16 - прокладка, 17 - регулировочный винт установки заслонки, 18 - регулировочный винт состава смеси, 19 - рычаг смеси «газа», 20 - заслонка, 21 - основание, 22 - электромагнитный клапан, 23 - рычаг тяги «подсоса», 24 - пневматическое устройство, 25 - клапан обогащения
