Снять пластинку клапана, регулирующего давление масла. Для этой цели надо нажать пальцем на пластинку клапана до тех пор пока не освободится зажим.
Демонтировать части клапана. На рисунке 3.25 показаны детали насоса.

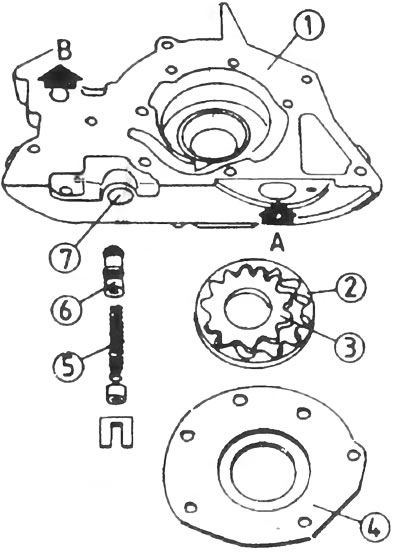

Рис. 3.25. Масляный насос: 1 - корпус, 2 - ведомая шестерня, 3 - ведущая шестерня, 4 - внутренняя крышка, 5 - пружина клапана, 6 - поршенек регулировочного клапана, 7 - гнездо клапана, А - канал подачи масла из масляного картера, В - канал подачи масла в систему
Очистить и обезжирить детали а затем проверить их износ.
Ослабить шестерни насоса в корпусе и проверить зазор шестерни относительно корпуса и крышки как показано на рисунках 3.26 и 3.27. Зазоры должны иметь следующие значения:
- наружная шестерня - отверстие в корпусе 0.080-0.186 мм.
- шестерня - уплотняемая поверхность крышки 0.025-0.056 мм.
Источник материала этот сайт: www.autoinstruction.ru

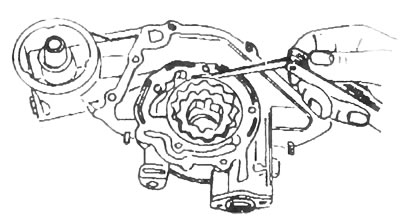

Рис. 3.26. Замер зазора наружной шестерни в корпусе

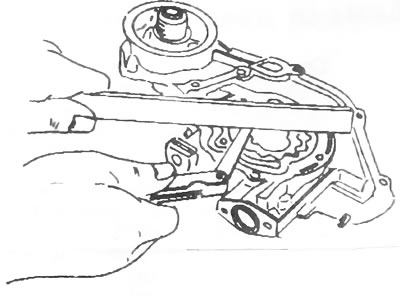

Рис. 3.27. Замер зазора шестерни насоса относительно крышки
В случаях превышения граничных значений зазора либо наличия следов сильного износа следует заменить детали на новые. Собирается масляный насос в обратном порядке.
