Only Memory - стираемое программируемое постоянное запоминающее устройство). В блок управления встроен датчик атмосферного давления.

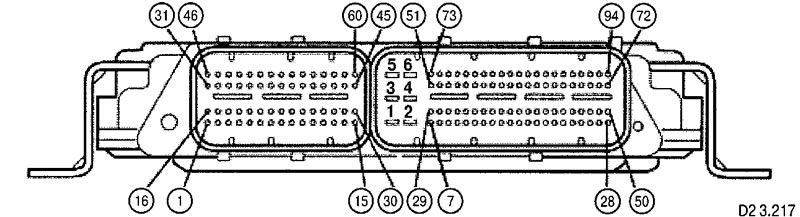

Перечень контактов разъемов блока управления Common Rail MJD - 6JF Magneti Marelli:
Левый разъем (60 контактов): 1. Положительный контакт форсунки 4-го цилиндра. 4. Положительный контакт регулятора давления топлива. 5. Положительный контакт главного реле. 6. Отрицательный контакт датчика давления топлива. 8. Положительный контакт датчика давления топлива. 9. Сигнал датчика низкого давления моторного масла. 10. Сигнал температуры воздуха от измерителя расхода воздуха. 14. Сигнал расхода воздуха от измерителя расхода воздуха. 15. Отрицательный контакт электромагнитного клапана системы рециркуляции ОГ. 16. Отрицательный контакт форсунки 1-го цилиндра. 17. Отрицательный контакт форсунки 2-го цилиндра. 21. Отрицательный контакт датчика фазы. 23. Положительный контакт датчика давления и температуры наддува. 24. Отрицательный контакт датчика давления и температуры наддува. 25. Положительный контакт датчика фазы. 27. Отрицательный контакт измерителя расхода воздуха. 29. Заземление датчика температуры ОЖ. 31. Отрицательный контакт 3-го цилиндра. 34. Отрицательный контакт регулятора давления топлива. 38. Сигнал датчика давления топлива. 40. Положительный контакт измерителя расхода воздуха. 41. Сигнал давления наддува. 43. Положительный контакт датчика частоты вращения коленчатого вала. 46. Отрицательный 4-го цилиндра. контакт форсунки. 47. Отрицательный 1-го цилиндра. контакт форсунки. 48. Отрицательный 3-го цилиндра. контакт форсунки. 49. Отрицательный 2-го цилиндра. контакт форсунки. 54. Сигнал датчика температуры ОЖ. 56. Сигнал датчика фазы. 59. Отрицательный контакт датчика частоты вращения коленчатого зала.
Правый разъем {94 контакта) 1. Заземление силовых цепей. 2. Заземление силовых цепей. 3. Заземление силовых цепей. 4. Питание (12 В) силовых цепей. 5. Питание (12 В) силовых цепей. 6. Питание (12 В) силовых цепей. 7. Управление (-) 1-м вентилятором. 8. Управление (-) 2-м вентилятором. 10. Отрицательный контакт датчика компрессора кондиционера. 13. Заземление датчика температуры топлива. 15. Положительный контакт 2-го потенциометра педали акселератора. 23. Питание замка зажигания. 28. Контакт выключателя климат контроля. 29. Сигнал частоты вращения двигателя или автоматической КПП. 32. Отрицательный контакт 2-го потенциометра педали акселератора. 35. Отрицательный контакт 1 - го потенциометра педали акселератора. 37. Положительный контакт датчика компрессора кондиционера. 40. Высокоскоростная линия передачи информации сети CAN автомобиля. 41. Сигнал 2-го потенциометра педали акселератора. 50. Непосредственное питание от АКБ (цепь 30). 61. Сигнал датчика температуры топлива. 64. Высокоскоростная (Н) линия передачи информации сети CAN автомобиля. 65. Сигнал 1-го потенциометра педали акселератора. 66. Линия связи W. 68. Сигнал датчика педали тормоза. 70. Диагностический вход системы предварительного нагрева свечей накаливания. 74. Управление реле свечей накаливания, 75. Управление реле топливного насоса. 76. Управление реле нагревателя топлива. 78. Индикатор неисправности системы впрыска. 79. Управление компрессором кондиционера. 80. Управление главным реле. 83. Положительный контакт 1-го потенциометра педали акселератора. 87. Сигнал датчика компрессора кондиционера. 88. Линия диагностики К. 90. Сигнал датчика присутствия воды в топливе. 92. Сигнал датчика педали тормоза, нормально разомкнутый. 93. Датчик педали сцепления.

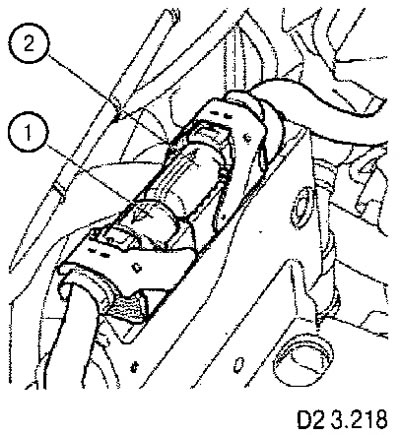

Снятие блока управления
Перед снятием:
- отсоедините отрицательную клемму АКБ;
- снимите воздушный фильтр.
1. Отсоедините разъемы (1 и 2) от блока управления.
2. Открутите гайки (Мб, 7,5 Нм) крепления и снимите блок управления.
