Радиатор состоит из алюминиевой решетки и пластиковых камер для впуска и выпуска ОЖ.
Насос ОЖ является насосом центробежного типа с корпусом из алюминиевого сплава и полимерной крыльчаткой, крепится к блоку цилиндров и приводится 8 действие непосредственно ремнем вспомогательных механизмов.
Термостат крепится к задней части ГБЦ и поддерживает рабочую температуру двигателя. По достижении температуры 80°±2°С открывается клапан и ОЖ направляется к радиатору. Датчик температуры ОЖ, расположенный на термостате, соединен с блоком управления впрыском.
Два 2-скоростных вентилятора охлаждают радиатор и/или конденсор кондиционера и контролируются блоком управления впрыском в зависимости от режима работы автомобиля.

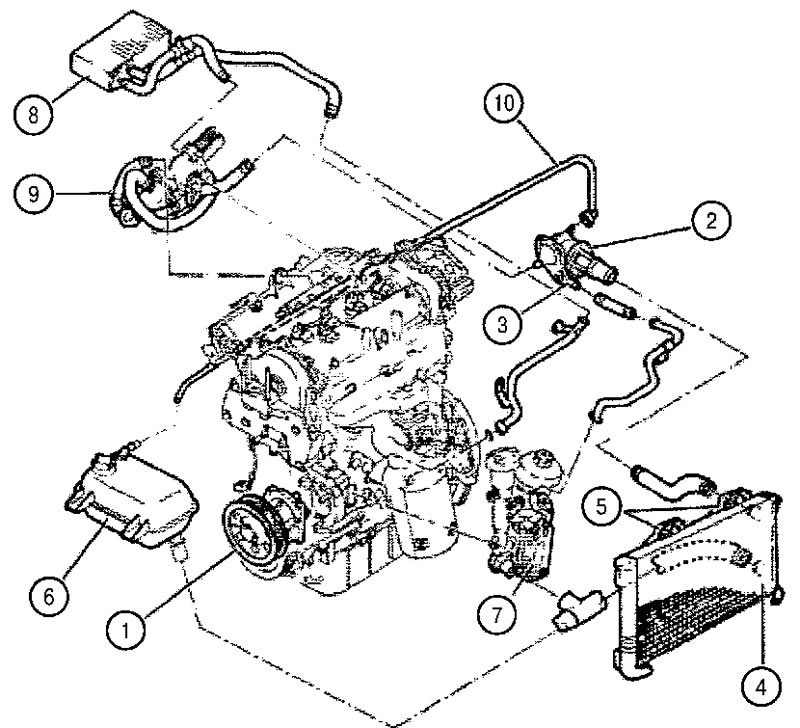

1. Насос ОЖ; 2. Датчик температуры ОЖ; 3. Термостат; 4. Радиатор; 5. Вентиляторы; 6. Расширительный бачок ОЖ; 7. Теплообменник системы смазки; 8. Радиатор обогревателя салона; 9. Теплообменник системы рециркуляции ОГ; 10. Возвратная труба ОЖ;
