Системы автомобиля. Иммобилайзер (CODE) (дизельный двигатель 1,3 JPD) (Fiat Doblo 1)

  • Главная
  • Фиат
  • Добло
  • Type 223 (2005-2010)
  • Электрооборудование
  • Электрические схемы
  • Системы автомобиля. Иммобилайзер (C…
0
Оглавление: Системы автомобиля. Иммобилайзер…↓ Расположение элементов приведенной…↓

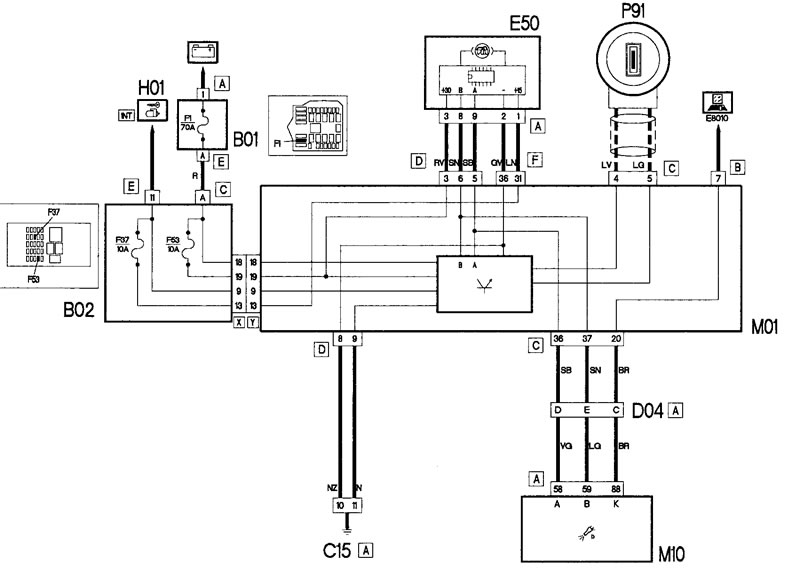

Системы автомобиля. Иммобилайзер (CODE) (дизельный двигатель 1,3 JPD)



Системы автомобиля. Иммобилайзер (CODE)…

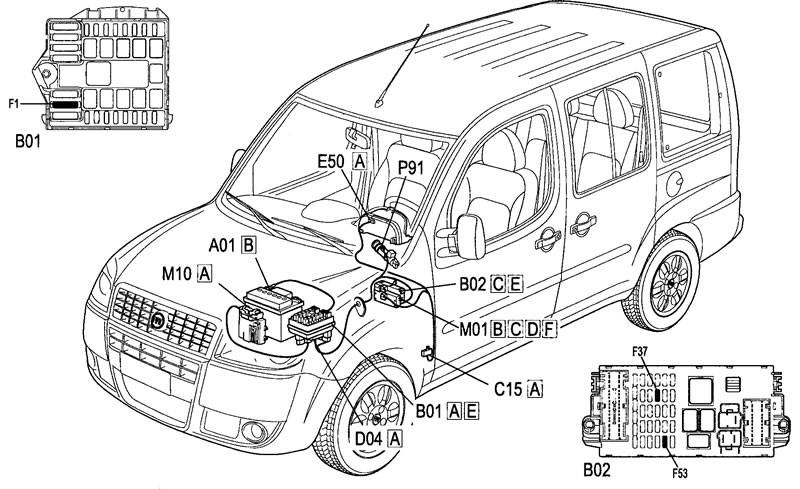

Расположение элементов приведенной схемы на автомобиле



Расположение элементов приведенной схемы на…


(Источник расположен на веб-ресурсе: Autoinstruction.ru)
Статья проверена экспертом: Евгений Мамаев
