Система отопления и вентиляции. Управление компрессором кондиционера (дизельный двигатель 1,9 JTD) [
Fiat Doblo 1
]
Главная
Фиат
Добло
2005-2010, дизель
Электрооборудование
Электрические схемы
0

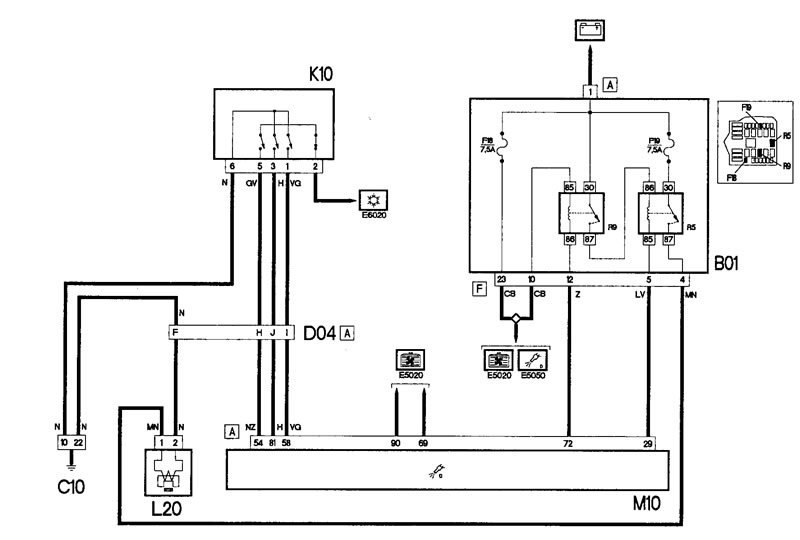

Система отопления и вентиляции. Управление компрессором кондиционера (дизельный двигатель 1,9JTD)

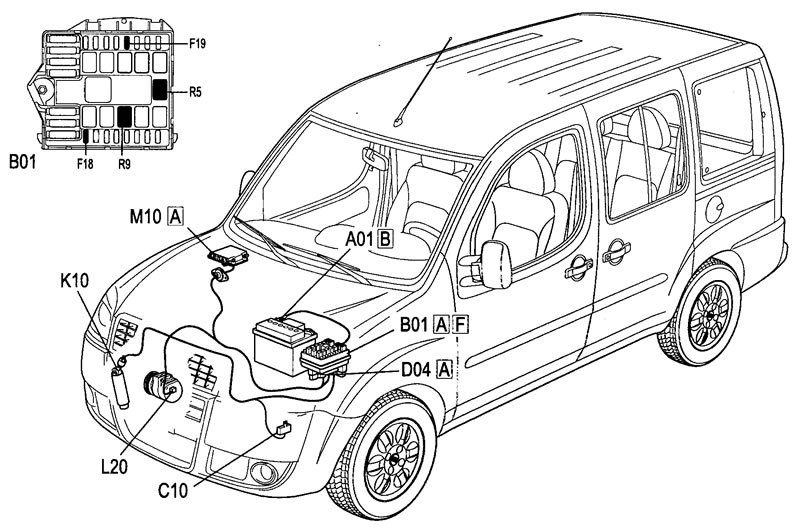

Расположение элементов приведенной схемы автомобиля
