Снятие
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Выверните винты и снимите крышку блока предохранителей/реле, расположенных со стороны водителя (рис. 20.88).

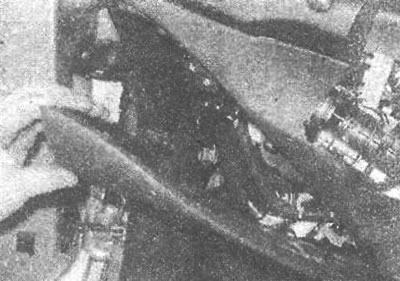

Рис. 20.88. Снятие крышки блока предохранителей/реле, расположенного со стороны водителя
Через открывшееся отверстие в панели приборов выверните винт крепления внешнего края комбинации приборов к панели приборов (рис. 20.89).

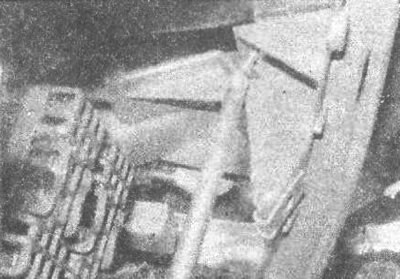

Рис. 20.89. Выворачивание винта крепления внешнего края комбинации приборов к панели приборов
Выверните три верхних и два нижних винта крепления облицовки комбинации приборов (рис. 20.90, 20.91). Отсоедините разъемы от регулятора подсветки панели приборов и корректора света фар и переместите разъемы в сторону (рис. 20.92, 20.93).

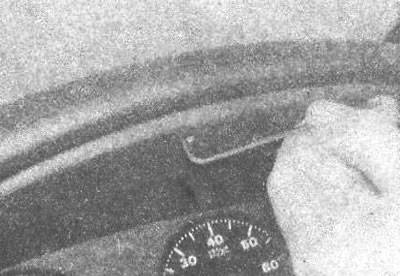

Рис. 20.90. Выворачивание верхнего винта крепления облицовки комбинации приборов |

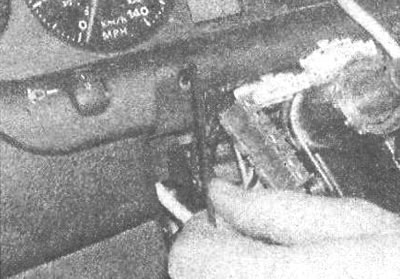

Рис. 20.91. Выворачивание нижнего винта крепления облицовки комбинации приборов |

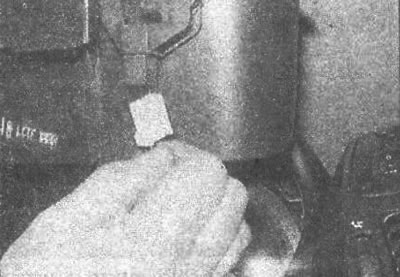

Рис. 20.92. Отсоединение разъема от регулятора подсветки панели приборов |

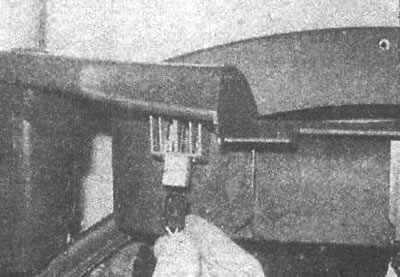

Рис. 20.93. Отсоединение разъема от корректора света фар |
Выверните четыре винта, вытяните комбинацию приборов из панели приборов и отсоедините разъемы от задней части комбинации приборов (рис. 20.94-20.98).

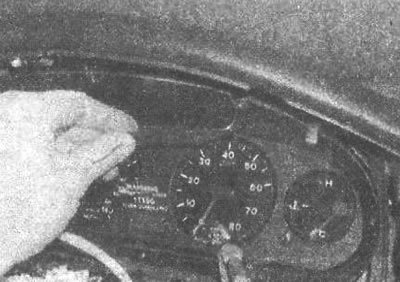

Рис. 20.94. Выворачивание верхнего винта крепления комбинации приборов |

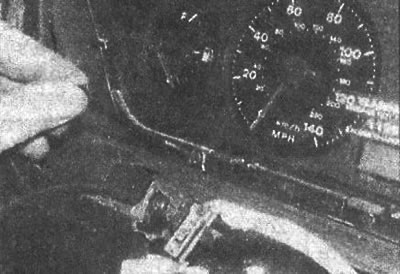

Рис. 20.95. Выворачивание нижнего винта крепления комбинации приборов |

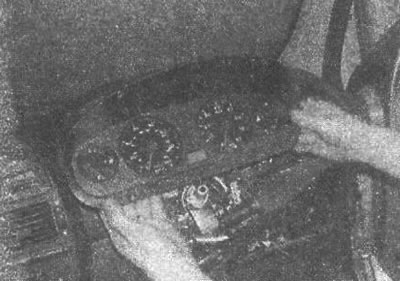

Рис. 20.96. Извлечение комбинации приборов из панели приборов |

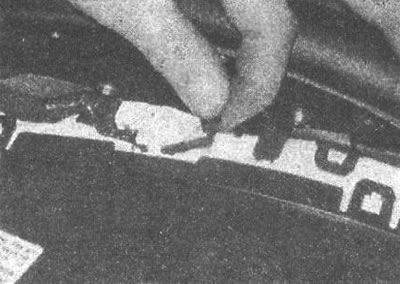

Рис. 20.97. Освобождение фиксатора электрического разъема |

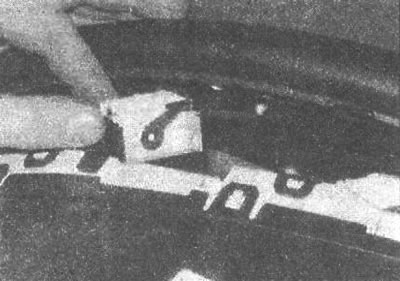

Рис. 20.98. Отсоединение электрического разъема от комбинации приборов
Установка
Установка проводится в последовательности, обратной снятию.
