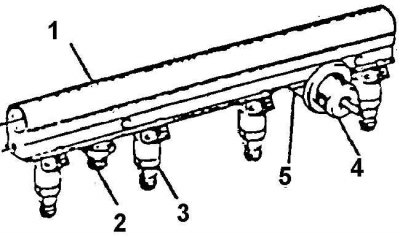

Распределительный топливный трубопровод в сборе (двигатель 1,5 л SOHC)
1. Распределительный топливный трубопровод; 2. Входной штуцер; 3. Топливная форсунка; 4. Регулятор давления топлива; 5. Сливной штуцер (на задней стороне регулятора)

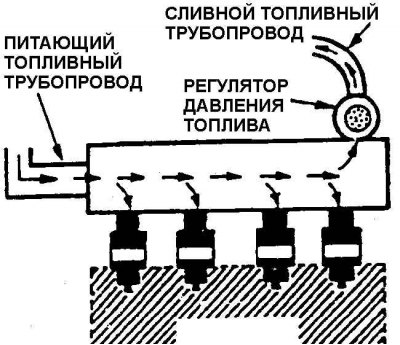

Поток топлива через распределительный трубопровод
Распределительный топливный трубопровод, см. рис. Распределительный топливный трубопровод в сборе (двигатель 1,5 л SOHC), закреплен на впускном воздушном трубопроводе и выполняет несколько функций: служит основанием для крепления форсунок и регулятора давления топлива и обеспечивает равномерный подвод топлива к форсункам. Поток топлива через распределительный трубопровод показан на рис. Поток топлива через распределительный трубопровод.
