Предупреждение: Перед началом работ обратитесь к специальной информации, данной в Главе 4В, подразделе 2.
На заметку: Фильтрующий элемент и кожух топливного фильтра поставляются только как одна сборочная единица. Фильтрующий элемент не применяется отдельно от кожуха.
Двигатели с 8 клапанами
1. Отсоедините аккумулятор (см. Главу 5А). Выкрутите три винта, притягивающих крышку воздухоочистителя к кожуху и снимите крышку для обеспечения доступа к кожуху фильтра.
2. Протрите соединения топливопроводов обратной и прямой подачи и прилегающие области на фильтре подходящим обезжиривающим средством.
3. Выкрутите винт, отпустите фиксирующий кронштейн и сместите трубку вакуумного усилителя тормоза в сторону (см. иллюстрацию).

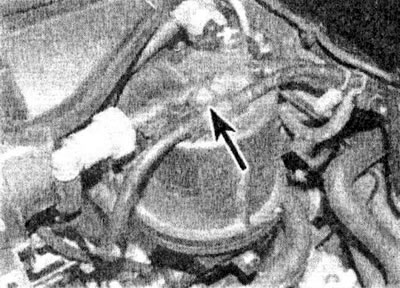

19.3 Выкрутите винт кронштейна (отмечен стрелкой) трубки вакуумного усилителя тормоза - двигатели с 8 клапанами
4. Поместите подходящую емкость под двигателем ниже сливной трубки отстойника фильтра. Если сливная трубка не установлена, позаботьтесь, чтобы топливо не попадало на кожух сцепления, расположенный ниже. Возможно использовать подходящий кусок прозрачного пластмассового шланга, присоединив его к сливу и направив шланг под двигатель (см. иллюстрацию 4.2а).
5. Откройте штуцер дренажа, повернув его против часовой стрелки. После слива топлива и воды закройте сливной штуцер.

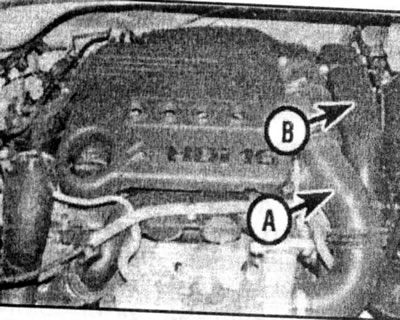

19.5 Снимите воздуховод, соединяющий турбонагнетатель с воздухомером (А), и воздухозаборник воздухоочистителя (В) - двигатели с 16 клапанами
6. Вытолкните шпонки и отсоедините выходные и входные шланги от фильтра (см. иллюстрацию). Заглушите шланги и муфты для предотвращения проникновения грязи и потери топлива. Иногда новый фильтр снабжается подходящими заглушками.

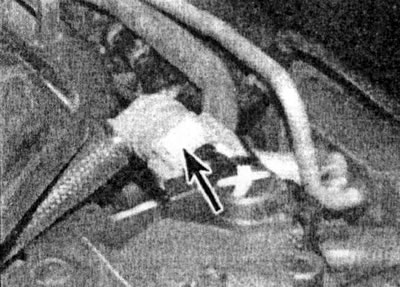

19.6 Вытолкните шпонку (отмечена стрелкой) и отсоедините входные и выходные шланги от фильтра - двигатели с 8 клапанами
7. Выкрутите фиксирующий винт и снимите фильтр с кронштейна. Отсоедините проводкутопливоподогреваи водоулавливателя (где предусмотрено конструкцией) и снимите фильтр с двигателя (см. иллюстрации).

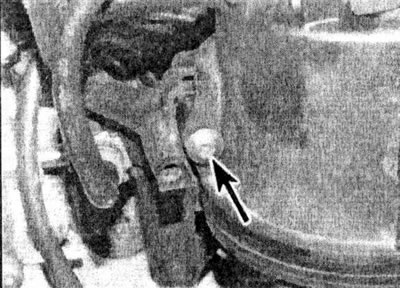

19.7а Выкрутите фиксирующий винт (отмечен стрелкой)...

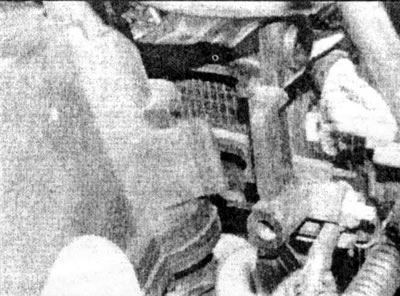

19.7b ...и снимите фильтр с кронштейна - двигатели с 8 клапанами
8. Выкрутите топливоподогрев и водоулавливатель (где предусмотрено конструкцией) из фильтра. Снимите их уплотнители.
9. Замените уплотнители топливоподогрева и водоулавливателя и установите их на новый фильтр, надежно затянув.
10. Установите фильтр и закрутите фиксирующий винт.
11. Подключите к фильтру входные, выходные шланги и провода.
12. Установите вакуумную трубку усилителя тормоза в исходное положение, затем установите крышку воздухоочистителя.
13. Подключите аккумулятор, затем прокачайте топливную систему, как описано в Главе 4В.
Двигатели с 16 клапанами
14. Отключите аккумулятор (см. Главу 5А).
15. Снимите воздуховод, соединяющий турбонагнетатель с воздухомером воздухозаборник воздухоочистителя, как описано в Главе 4В (см. иллюстрацию).
16. Протрите соединения топливопроводов прямой и обратной подачи, и прилегающие области на фильтре подходящим обезжиривающим средством.
17. Поместите подходящую емкость под двигателем ниже сливной трубки отстойника фильтра. Если сливная трубка не установлена, позаботьтесь, чтобы топливо не попадало на кожух сцепления, расположенный ниже. Возможно использовать подходящий кусок прозрачного пластмассового шланга, присоединив его к сливу и направив шланг под двигатель (см. иллюстрацию 4.2b).
18. Откройте штуцер дренажа, повернув его против часовой стрелки. После слива топлива с водой закройте штуцер.
19. Вытолкните шпонки быстроразъемного соединителя и отсоедините входные и выходные шланги от фильтра (см. иллюстрацию). Заглушите шланги и муфты для предотвращения проникновения грязи и потерь топлива. Иногда новый фильтр снабжается подходящими заглушками.

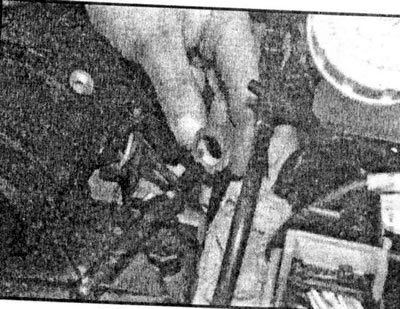

19.19 Вытолкните шпонки быстроразъемного соединения и отсоедините входные и выходные шланги от фильтра - двигатели с 16 клапанами
20. Отключите разъем подогрева топлива от гнезда, находящегося на кожухе фильтра (см. иллюстрацию).

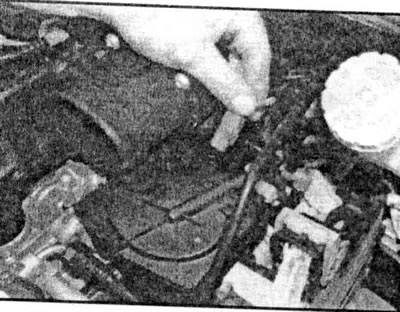

19.20 Отключите разъем подогрева топлива - двигатели с 16 клапанами
21. Отстегните защелки спереди и слева воздухоочистителя. Приподнимите воздухоочиститель вверх до достижения достаточного зазора для извлечения топливного фильтра.
22. Вытолкните пластмассовую шпонку для снятия фильтра с кронштейна. Извлеките фильтр и отсоедините провод водоулавливателя и дренажную трубку отстойника перед снятием фильтра. (см. иллюстрации).

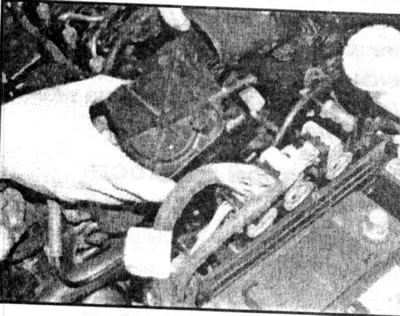

19.22а Извлеките фильтр...

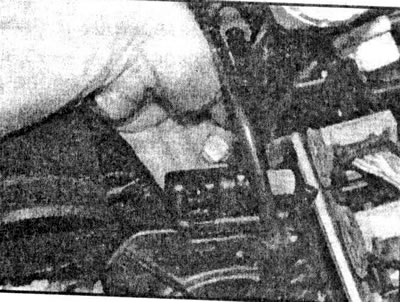

19.22b ...и отсоедините провод водоулавливателя...

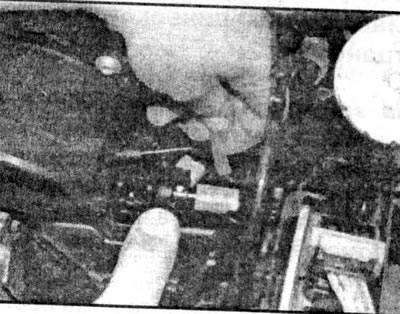

19.22с ...и дренажную трубку отстойника - двигатели с 16 клапанами
23. Откройте сливной штуцер и слейте оставшееся в фильтре топливо.
24. Используя отвертку, вытолкните шпонку и извлеките подогреватель топлива из кожуха фильтра.

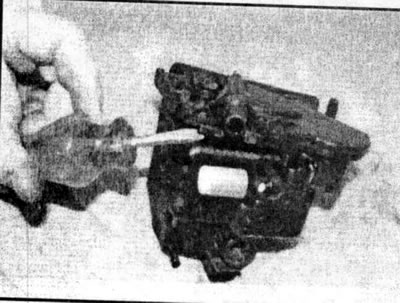

19.24а Вытолкните шпонку...

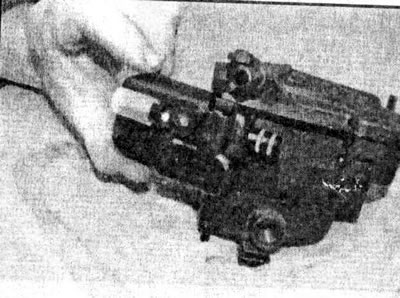

19.24b ...и извлеките подогреватель топлива из кожуха фильтра - двигатели с 16 клапанами
25. Замените два уплотнительных кольца подогревателя топлива на новые из комплекта нового фильтра (см. иллюстрацию).

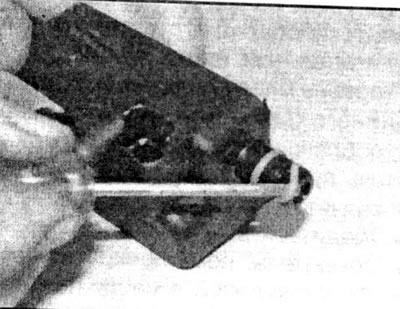

19.25 Замените два уплотнительных кольца подогревателя топлива - двигатели с 16 клапанами
26. Удалите защитные крышки нового фильтра и вставьте в него топливный подогреватель до щелчка.
27. Установите новый фильтр в двигатель, следуя обратному ходу процедуры снятия.
28. Закройте топливный штуцер дренажа и прокачайте топливную систему, как описано в Главе 4В.
