На заметку 1: Перед началом работы ознакомьтесь с предостережениями, приведенными в Главе 12, поскольку все модели оборудованы подушками безопасности.
На заметку 2: При установке Вам понадобится новая гайка стяжного болта.
Снятие
1. Снимите рулевое колесо (см. подраздел 16).
2. Переместите сиденье водителя назад, насколько это возможно.
3. Работая в пространстве для ног водителя, нанесите установочные метки на карданный шарнир и зубчатое колесо рулевой рейки, ослабьте хомут, затем выверните и извлеките из соединения в основании рулевой колонки стяжной болт (см. иллюстрацию 10.5).
4. Снимите переключатели с верхней части рулевой колонки, как описано в Главе 12.
5. Снимите нижнюю облицовочную панель со стороны водителя, как описано в Главе 11.
Текст взят с портала проекта: autoinstruction.ru
6. Проследите направление проводки от замка зажигания и отсоедините ее разъемы.
7. Выверните болт крепления (если он имеется) и снимите с рулевой колонки кронштейн крепления электропроводки. Отметьте его исходное положение, затем освободите электропроводку из всех креплений и сдвиньте ее в сторону от рулевой колонки, обеспечивая ее беспрепятственное снятие.
8. Ослабьте и выкрутите четыре крепящих болта из верхней части колонки (см. иллюстрацию). Сдвиньте колонку в сборе вверх, разъединяя ее с шестерней рулевой рейки, и снимите колонку с автомобиля.

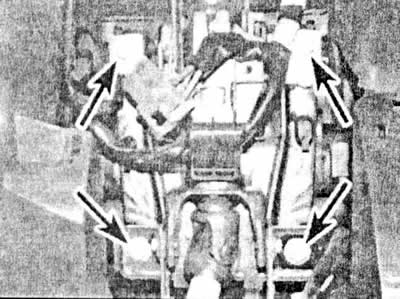

17.8. Крепящие болты рулевой колонки (отмечены стрелками)
Осмотр
9. Перед установкой рулевой колонки осмотрите ее и убедитесь в отсутствии повреждений или деформации. При необходимости замените рулевую колонку. Осмотрите вал и убедитесь в отсутствии люфта вала во втулках. Осмотрите карданные шарниры и убедитесь в отсутствии повреждения или повышенного шума в подшипниках шарнира. Если карданный шарнир или втулки вала нуждаются в замене, замените рулевую колонку в сборе.
Установка
10. Совместите метки, сделанные перед снятием, и введите шестерню рулевой рейки в зацепление с карданным шарниром.
11. Установите рулевую колонку на место, убедившись в том, что кронштейн рулевой колонки правильно совместился с опорным кронштейном панели. Вверните болты крепления колонки и затяните их требуемым моментом.
12. Вставьте стяжной болт карданного шарнира и гайку, затем затяните их требуемым моментом. Установите хомут.
13. Остальная процедура установки выполняется в последовательности, обратной снятию. Имейте в виду следующее.
- а) Убедитесь в том, что вся электропроводка подсоединена и закреплена хомутами.
- b) Установите рулевое колесо (см. подраздел 16).
