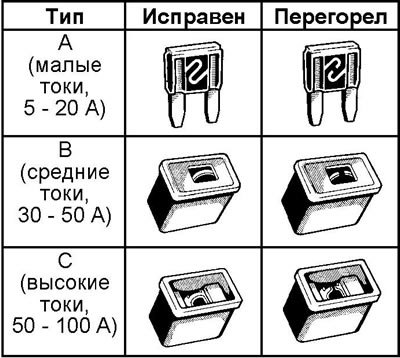

Примечание: для снятия и установки предохранителей типа "A" пользуйтесь специальным съемником типа "пинцет".
Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.
Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.
Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару.
1. Для смены предохранителя выключите зажигание.
2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. В главе "Электрооборудование кузова" показаны также возможные места расположения блоков реле и предохранителей в салоне автомобиля и в подкапотном пространстве.
Примечание: расположение предохранителей в различных вариантах комплектации может несколько отличаться от приведенного на рисунках.
Расположение блока предохранителей в салоне автомобиля

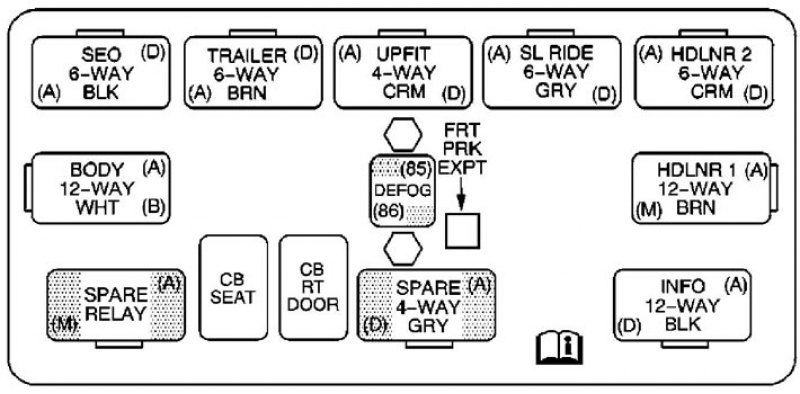

Расположение предохранителей (блок предохранителей под панелью приборов (слева от рулевой колонки))

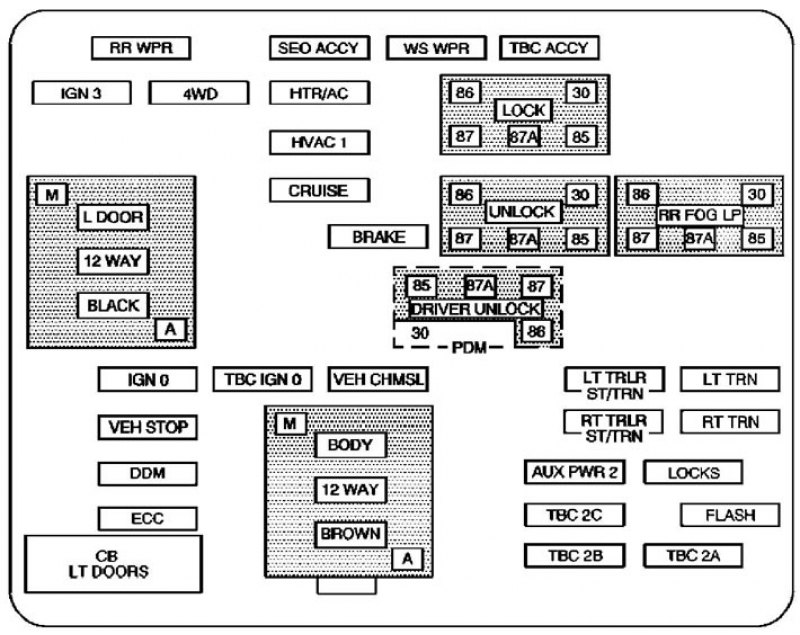

Расположение предохранителей (блок предохранителей в салоне автомобиля)

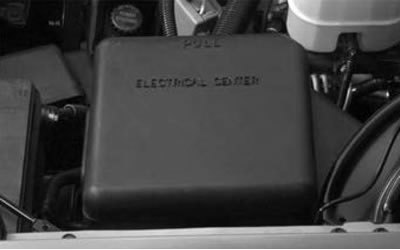

Расположение блока предохранителей в моторном отсеке |

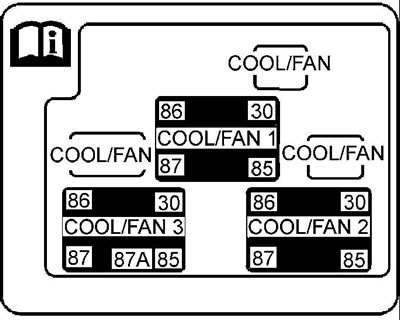

Расположение предохранителей (дополнительный блок предохранителей вентиляторов системы охлаждения в моторном отсеке) |
Примечание: на крышках блоков предохранителей указаны наименования электрических цепей и характеристики предохранителей.
3. Устанавливайте только плавкий предохранитель с номинальной силой тока в амперах, указанной на крышке блока предохранителей.
Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы (например, "жучки") вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения электрической сети вплоть до возникновения пожара.
4. Если у Вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.
Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.
5. Если новый плавкий предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.
Таблица. Предохранители блока в моторном отсеке (модели с 2003 г.)
| Предохранитель | Цепь предохранителя |
| GLOW PLUG | He используется |
| OUST FEED | Линия дополнительного питания моторного отсека |
| STUD #1 | Проводка прицепа |
| MBEC | Предохранители "SEAT СВ", "RT DOOR СВ" |
| BLOWER | Электродвигатель вентилятора переднего отопителя |
| LBEC | Предохранители "LOCKS", "DDM", "PDM", "ЕСС", "AUX PWR 2" |
| STUD 2 | Проводка прицепа |
| ABS | Система ABS |
| VSES/ECAS | Система управления подвеской |
| IGN A | Замок зажигания |
| IGN В | Замок зажигания |
| LBEC 1 | Предохранители "FLASH", "TBC 2А", "TBC 2В", "TBC 2С", "LT DOORS" |
| TRL PARK | Стояночные огни прицепа |
| RR PARK | Задний правый стояночный огонь и габарит |
| LR PARK | Задний левый стояночный огонь и габарит |
| PARK LP | Реле стояночных огней |
| STARTER | Реле стартера |
| INTPARK | Лампы освещения салона |
| STOP LP | Стоп-сигналы |
| TBC BATT | Блок управления электрооборудованием кузова |
| SUNROOF | Электропривод люка |
| SEO B2 | (Модификации) Прожекторы |
| 4WS | Система 4WS |
| RR HVAC | Задний кондиционер/отопитель |
| AUX PWR | Разъем для подключения дополнительного оборудования (центральная консоль) |
| IGN 1 | Реле замка зажигания |
| PCM 1 | Блок управления силовым агрегатом |
| ETC/ECM | Блок управления дроссельной заслонкой |
| INJ 1 | Катушка зажигания, топливные форсунки - банк 1 |
| INJ 2 | Катушка зажигания, топливные форсунки - банк 2 |
| IGN E | Комбинация приборов, панель приборов, реле кондиционера, выключатель аварийной сигнализации/указателей поворота, реле стартера |
| RTD | Система управления подвеской |
| TRL B/U | Фонари заднего хода прицепа |
| PCM В | Электронный блок управления силовым агрегатом, топливный насос |
| F/PMP | Топливный насос (реле) |
| O2A | Кислородные датчики |
| B/U LP | Фонари заднего хода, система блокировки селектора АКПП |
| RR DEFOG | Обогреватель стекла задней двери |
| HDLP-HI | Реле дальнего света фар |
| PRIME | Не используется |
| O2B | Кислородные датчики |
| SIR | Система пассивной безопасности |
| FRT PARK | Передние стояночные огни и габариты |
| DRL | Лампы системы освещения в дневное время (реле) |
| SEO IGN | Реле обогревателя стекла задней двери |
| TBC IGN1 | Электрооборудование прицепа |
| HI HDLP-LT | Дальний свет - левая фара |
| LH HID | Левая газоразрядная фара |
| DRL | Лампы системы освещения в дневное время |
| IPC/DIC | Комбинация приборов / многофункциональный дисплей |
| HVAC/ECAS | Блок управления кондиционером |
| CIG LTR | Прикуриватель |
| HI HDLP-RT | Дальний свет - правая фара |
| HDLP-LOW | Реле ближнего света фар |
| А/С СОМР | Реле электромагнитной муфты компрессора кондиционера |
| А/С СОМР | Компрессор кондиционера |
| RRWPR | Очиститель/омыватель стекла задней двери |
| RADIO | Магнитола |
| SEO В1 | Система HomeLink, подогреватели задних сидений |
| LO HDLP-LT | Ближний свет - левая фара |
| BTSI | Выключатель стоп-сигналов |
| CRANK | Система запуска |
| LO HDLP-RT | Ближний свет - правая фара |
| FOG LP | Реле противотуманных фар |
| FOG LP | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S WASH | Реле насоса омывателя лобового стекла/стекла задней двери |
| W/S WASH | Насос омывателя лобового стекла/стекла задней двери |
| INFO | Аудио-, видеосистема для задних пассажиров |
| RADIO AMP | Усилитель магнитолы |
| RH HID | Правая газоразрядная фара |
| HORN | Предохранитель цепи звукового сигнала |
| EAP | Привод регулировки блока педалей |
| TREC | Блок управления 4WD |
| SBA | Антиблокировочная система тормозов (ABS) |

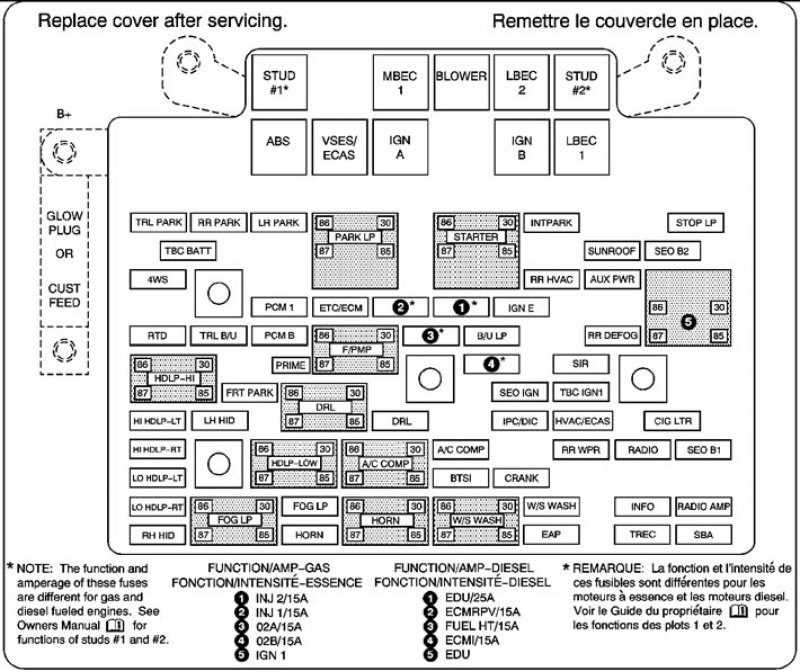

Расположение предохранителей (блок предохранителей в моторном отсеке)
Таблица. Предохранители блока в салоне автомобиля (модели с 2003 г.)
| Предохранитель | Цепь предохранителя |
| RR Wiper | Выключатель очистителя стекла задней двери |
| SEO ACCY | Дополнительное оборудование |
| WS WPR | Очистители лобового стекла |
| TBC ACCY | Электронный блок управления электрооборудованием кузова |
| IGN 3 | Система зажигания, подогреватели сидений |
| 4WD | Система 4WD |
| HTR A/C | Система кондиционирования и отопления |
| LOCK | Реле центрального замка (блокировка) |
| HVAC 1 | Внутреннее зеркало заднего вида с системой автозатемнения, система кондиционирования и отопления |
| L DOOR | Электрооборудование двери водителя |
| CRUISE | Система поддержания скорости |
| UNLOCK | Реле центрального замка (разблокировка) |
| RR FOG LP | (Модификации) Противотуманный фонарь |
| BRAKE | Антиблокировочная система тормозов |
| DRIVER UNLOCK | Реле центрального замка (разблокировка двери водителя) |
| IGN 0 | Электронный блок управления силовым агрегатом, компоненты АКПП |
| TBCIGN 0 | Электронный блок управления силовым агрегатом |
| VEH CHMSL | Верхний стоп-сигнал (автомобиля и прицепа) |
| LT TRLR ST/TRN | Левый указатель поворота/стоп-сигнал прицепа |
| LT TRN | Левые указатели поворота и габариты |
| VEH STOP | Стоп-сигналы, задние габариты, задние указатели поворота, блок управления дроссельной заслонкой |
| Body | Разъем проводки |
| RT TRLR ST/TRN | Правый указатель поворота/стоп-сигнал прицепа |
| RT TRN | Правые указатели поворота и габариты |
| DDM | Блок управления электрооборудованием двери водителя |
| AUX PWR 2 | Разъемы для подключения дополнительного оборудования (в багажном отделении) |
| LOCKS | Центральный замок |
| ECC | Задний кондиционер/отопитель, электропривод задней двери |
| TBC 2C | Электронный блок управления электрооборудованием кузова |
| FLASH | Реле-прерыватель указателей поворота |
| CB LT DOORS | Тепловой предохранитель электропривода левого стеклоподъемника |
| TBC2B | Электронный блок управления электрооборудованием кузова |
| TBC 2A | Электронный блок управления электрооборудованием кузова |
Таблица. Предохранители дополнительного блока предохранителей вентиляторов системы охлаждения в моторном отсеке (модели с 2003 г.)
| Предохранитель | Цепь предохранителя |
| COOL/FAN | Электродвигатель вентилятора системы охлаждения |
| COOL/FAN | Предохранитель реле электродвигателя вентилятора системы охлаждения |
| COOL/FAN | Предохранитель электродвигателя вентилятора системы охлаждения |
| COOL/FAN 1 | Реле 1 электродвигателя вентилятора системы охлаждения |
| COOL/FAN 3 | Реле 3 электродвигателя вентилятора системы охлаждения |
| COOL/FAN 2 | Реле 2 электродвигателя вентилятора системы охлаждения |
Таблица. Предохранители блока под панелью приборов (слева от рулевой колонки) (модели с 2003 г.)
| Предохранитель | Цепь предохранителя |
| SEO | Дополнительное оборудование |
| TRAILER | Электрооборудование прицепа |
| UPFIT | Не используется |
| SL RIDE | Система управления подвеской |
| HDLR 2 | Дополнительное оборудование на панели крыши |
| BODY | Электрооборудование кузова |
| DEFOG | Реле обогревателя стекла задней двери |
| HDLNR1 | Дополнительное оборудование на панели крыши |
| SPARE RELAY | Не используется |
| CB SEAT | Тепловой предохранитель блока управления электрооборудованием сидений водителя и пассажира |
| CB RT DOOR | Тепловой предохранитель электропривода правого стеклоподъемника |
| SPARE | Не используется |
| INFO | (Кроме Chevrolet Avalanche) Комбинация приборов |
