Снятие
1. Снимите выпускной воздуховод воздушного фильтра.
2. Осушите систему охлаждения.

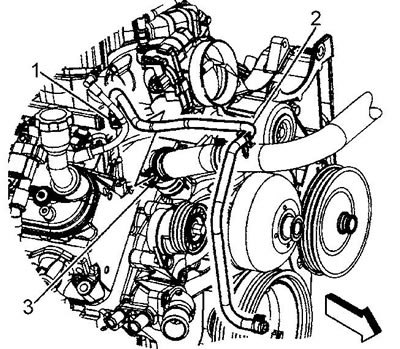

3. Снимите хомут вентиляционного шланга (1) у фитинга трубки сброса воздуха.
4. Снимите вентиляционный шланг (2) с фитинга трубки сброса воздуха.
5. Снимите хомут верхнего шланга радиатора (3) у насоса охлаждающей жидкости.
6. Снимите верхний шланг радиатора с насоса охлаждающей жидкости.
7. Отведите верхний шланг радиатора и вентиляционный шланг от насоса.
8. Снимите ремень привода навесных агрегатов.

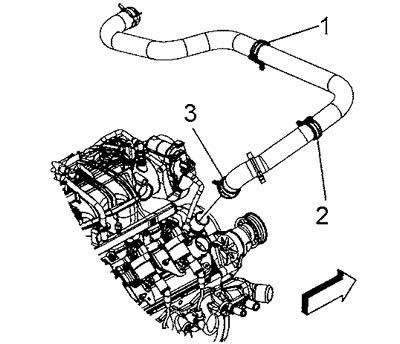

1 - хомут, 2 - клипса, 3 - клипса

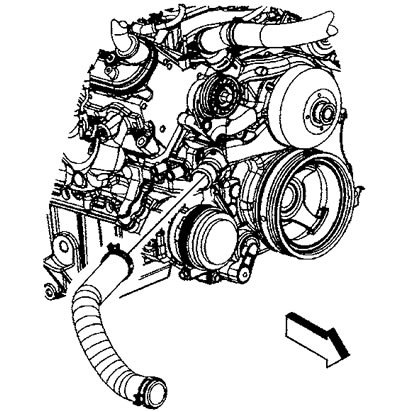

9. Снимите хомут нижнего шланга радиатора у насоса охлаждающей жидкости.
10. Снимите нижний шланг радиатора с патрубка насоса.
11. Отведите нижний шланг радиатора от насоса.

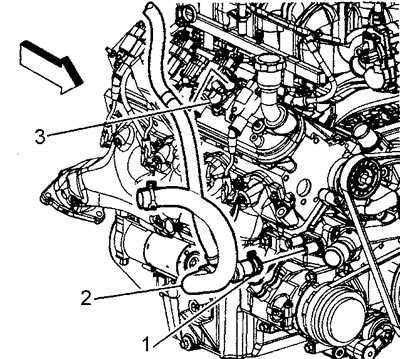

12. Снимите хомут шланга расширительного бачка (1) у насоса охлаждающей жидкости.
13. Снимите шланг расширительного бачка (2) с патрубка насоса.
14. Отведите шланг расширительного бачка от насоса

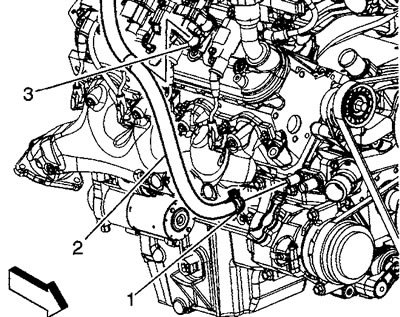

15. Снимите хомут впускного шланга отопителя (1) у насоса охлаждающей жидкости.
16. Снимите впускной шланг отопителя (2) с патрубка насоса.
17. Отведите шланг отопителя от насоса.

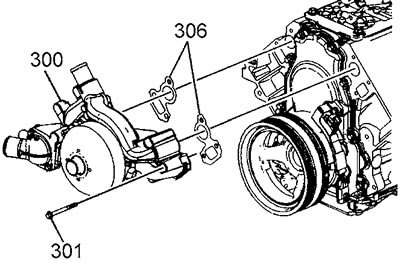

18. Отверните болты (301) крепления насоса охлаждающей жидкости. Момент затяжки: первый проход 15 Н·м, второй проход 30 Н·м.
19. Снимите насос (300) и прокладки (306). Выбросите прокладки. При установке используйте новые прокладки.
Установка
20. Установка проводится в обратном порядке.
Примечание: не используйте герметики, если не сказано обратное. Использование герметиков может ограничить циркуляцию охлаждающей жидкости через систему охлаждения двигателя или вспомогательных агрегатов, что может привести к перегреву.
Внимание: все уплотняемые прокладками поверхности должны быть чистыми и сухими.
