Система информирования водителя [
Chevrolet Tahoe 2
«GMT 800»
]
Главная
Шевроле
Тахо
2000-2006, бензин
Электрооборудование
Электрические схемы (с 2007)
0
Внутреннее зеркало заднего вида
Открыть большую картинку в новой вкладке »

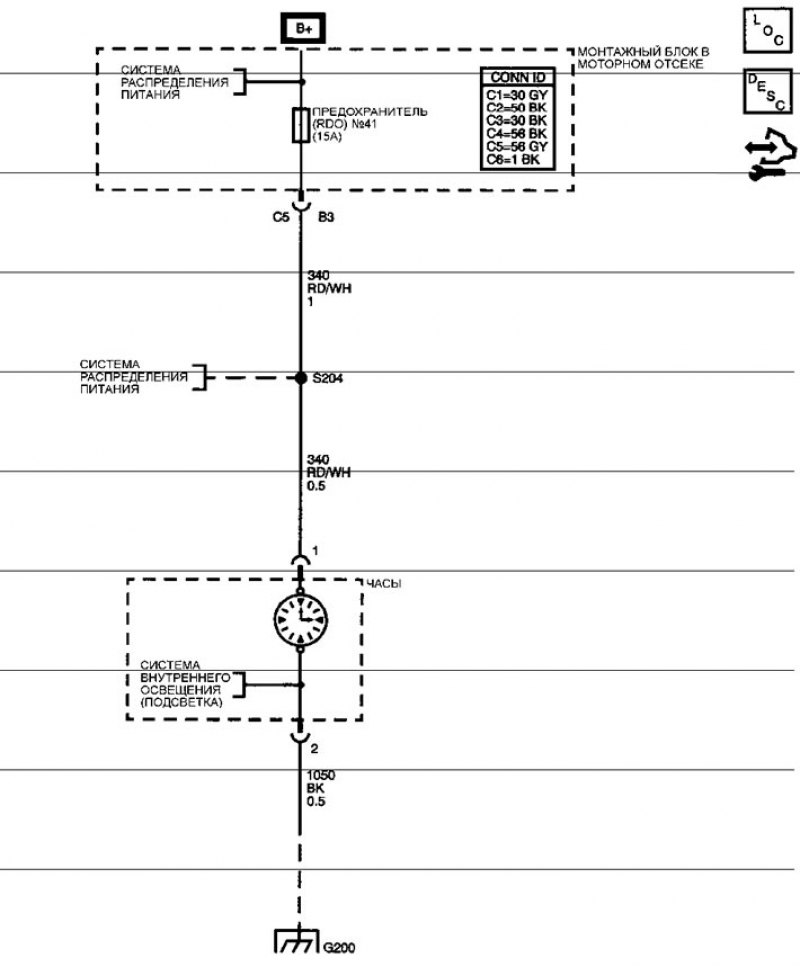

Аналоговые часы (Z75)
Правила использования электрических схем находятся
здесь →
◀ Предыдущая
Шевроле Тахо 800: Электрические схемы (с 2007)
Следующая ▶
Электросхема комбинации приборов
