Центральный замок (передние и задние двери) (Chevrolet Tahoe 2 «GMT 800»)

  • Главная
  • Шевроле
  • Тахо
  • GMT800 (2000-2006)
  • Электрооборудование
  • Электрические схемы (с 2007)
  • Центральный замок (передние и задни…
0

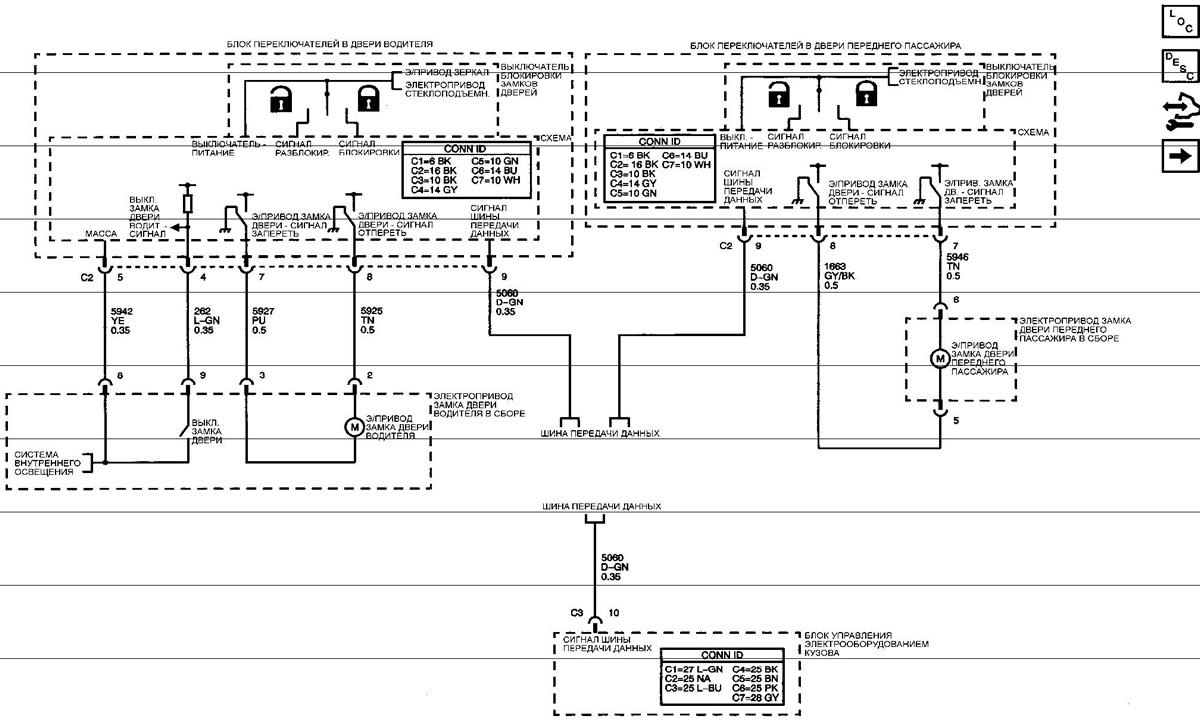

Центральный замок (передние двери)



Центральный замок (передние и задние двери)
Открыть большую картинку в новой вкладке »

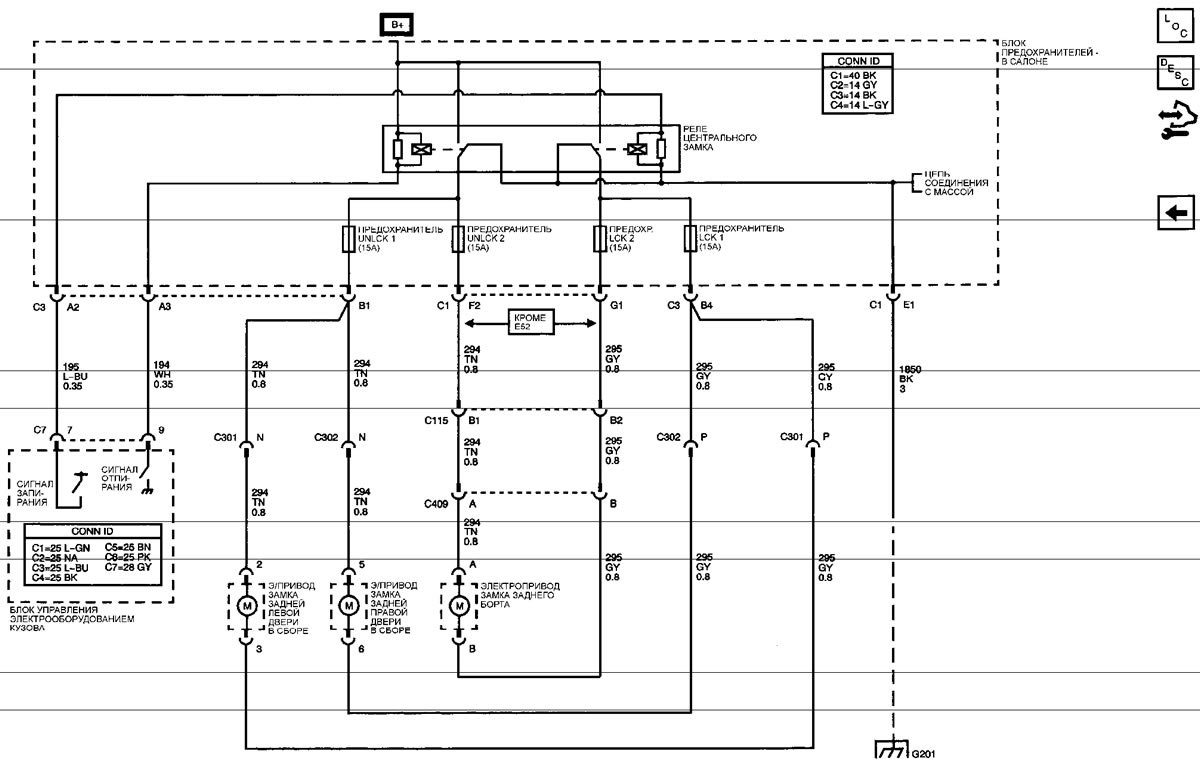

Центральный замок (задние двери)



Центральный замок (передние и задние двери)
Открыть большую картинку в новой вкладке »


Правила использования электрических схем находятся здесь →

[Источник доступен на веб-сайте: www.Autoinstruction.ru]
Статья проверена экспертом: Николай Сидоров
