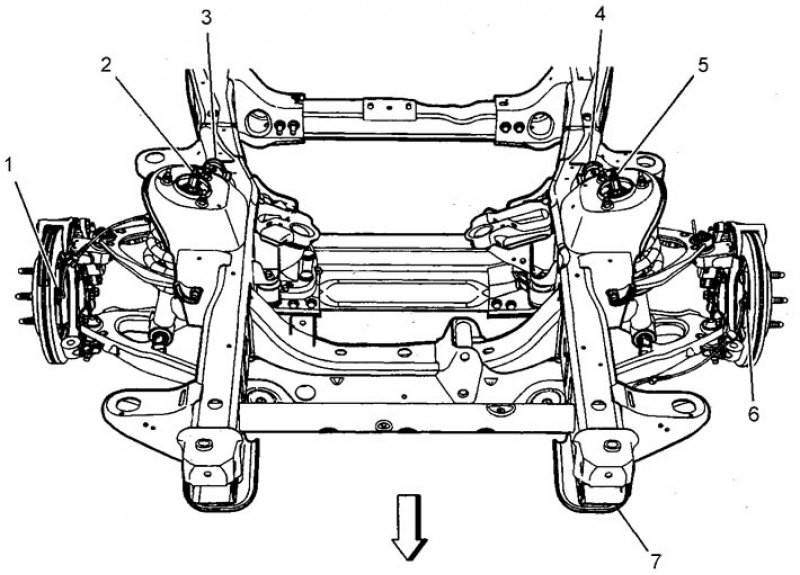

GMT900. Передняя часть шасси. 1 - датчик частоты вращения правого колеса, 2 - электромагнитный клапан правого амортизатора, 3 - правый датчик высоты расположения кузова, 4 - левый датчик высоты расположения кузова, 5 - электромагнитный клапан левого амортизатора, 6 - датчик частоты вращения левого колеса, 7 - рама.

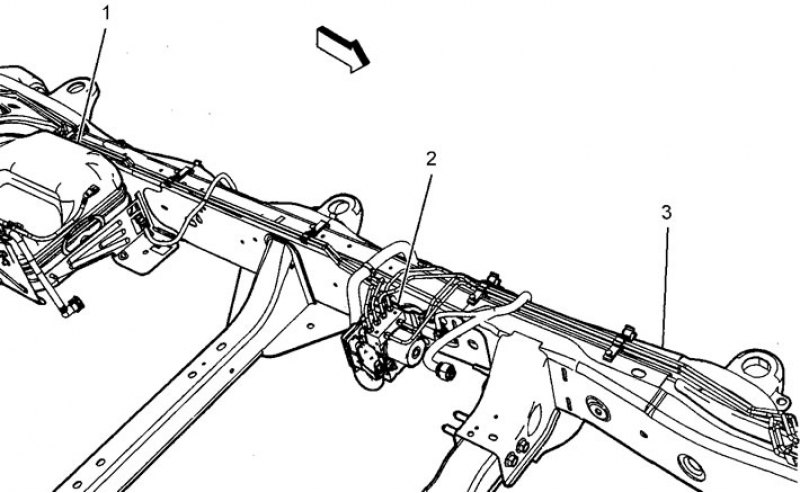

GMT900. Левая сторона рамы. 1 - топливный бак, 2 - блок управления ABS, 3 - рама.

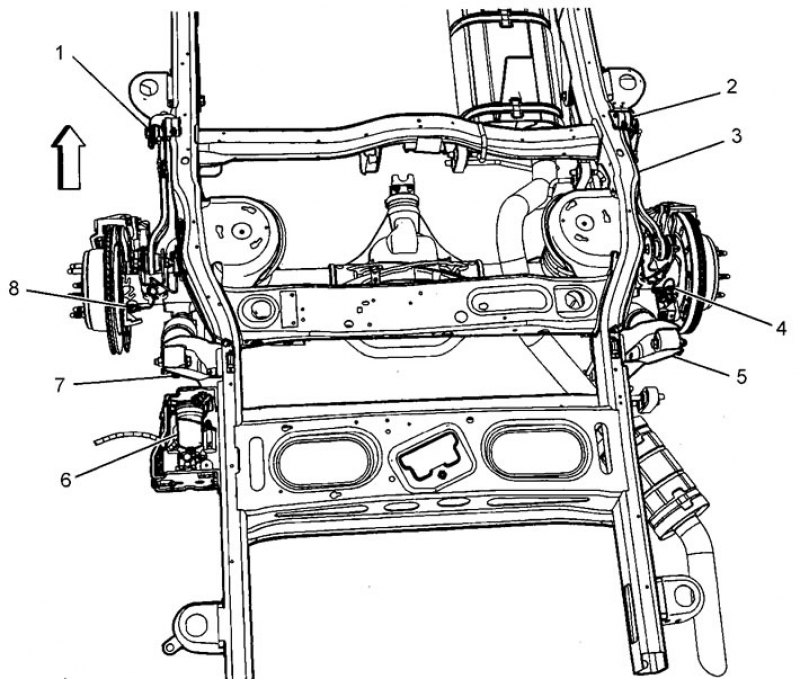

GMT900. Задняя часть рамы. 1 - левый датчик высоты расположения кузова, 2 - правый датчик уровня подвески, 3 - рама, 4 - датчик частоты вращения правого колеса, 5 - электромагнитный клапан правого амортизатора, 6 - компрессор системы изменения высоты расположения кузова, 7 - электромагнитный клапан левого амортизатора, 8 - датчик частоты вращения левого колеса.

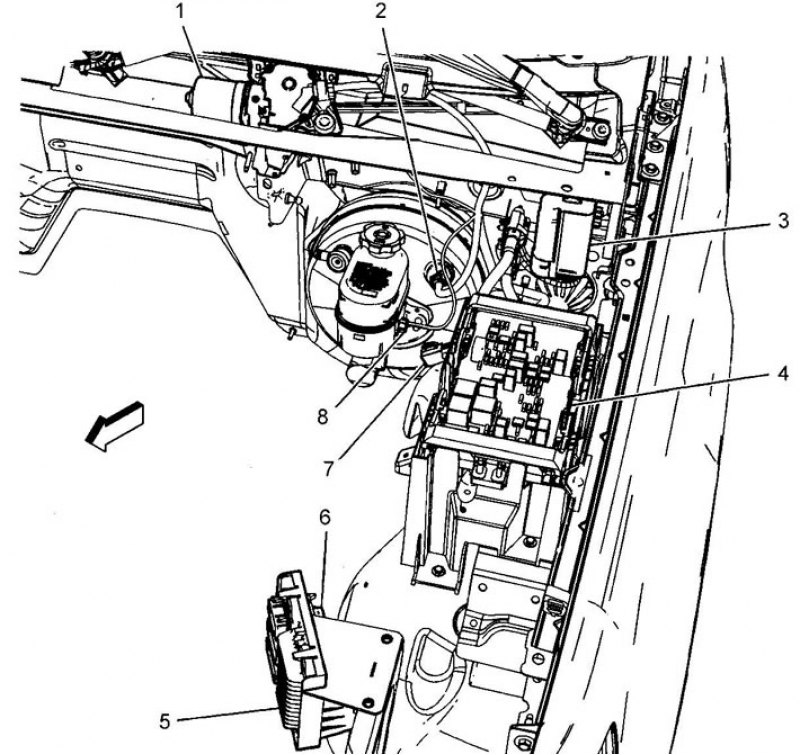

GMT900. Левая сторона моторного отсека. 1 - электродвигатель стеклоочистителя, 2 - вакуумный усилитель тормозов, 3 - нагреватель жидкости омывателя лобового стекла, 4 - блок предохранителей под капотом, 5 - блок управления двигателем (ЕСМ), 6 - блок управления АКПП (ТСМ), 7 - датчик разрежения в усилителе тормозов, 8 - датчик уровня тормозной жидкости.

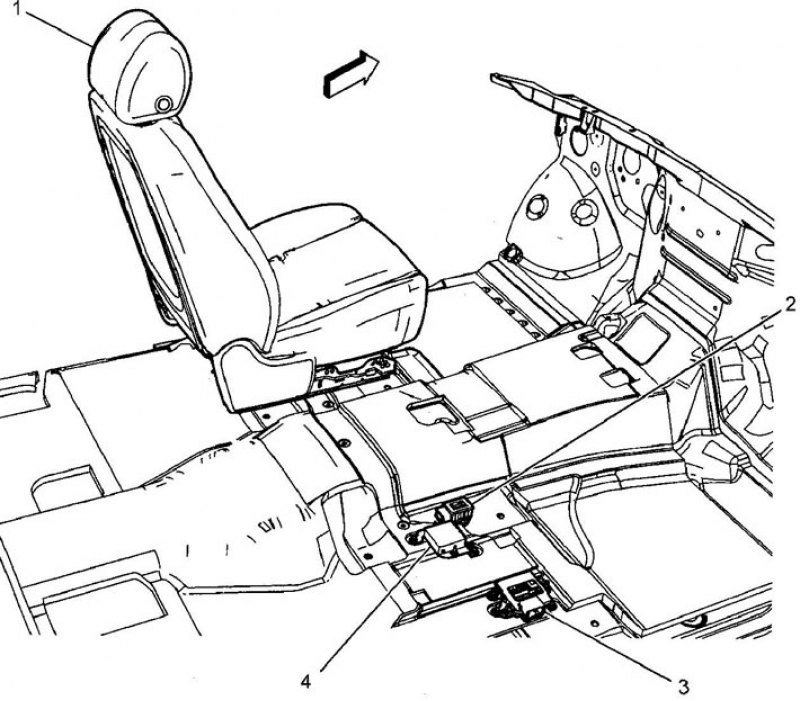

GMT900. Расположение датчика отклонения от курса. 1 - сидение водителя, 2 - датчик поперечного ускорения и датчик отклонения от курса, 3 - блок тревоги, 4 - блок вывода изображения от камеры заднего вида.

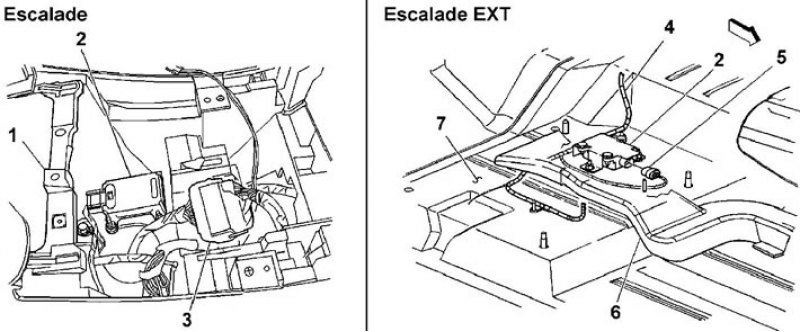

GMT800. Расположение датчика отклонения от курса. 1 - центральная консоль, 2 - датчик поперечного ускорения и датчик отклонения от курса, 3 - разъем С309, 4 - проводка, 5 - разъем датчика поперечного ускорения и датчик отклонения от курса, 6 - воздуховод со стороны переднего пассажира, 7 - панель пола со стороны переднего пассажира.

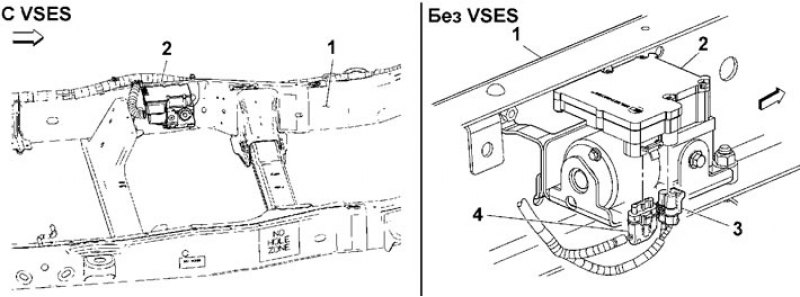

GMT800. Расположение модулятора давления. 1 - рама, 2 - модулятор давления, 3, 4 - разъемы С1, С2.

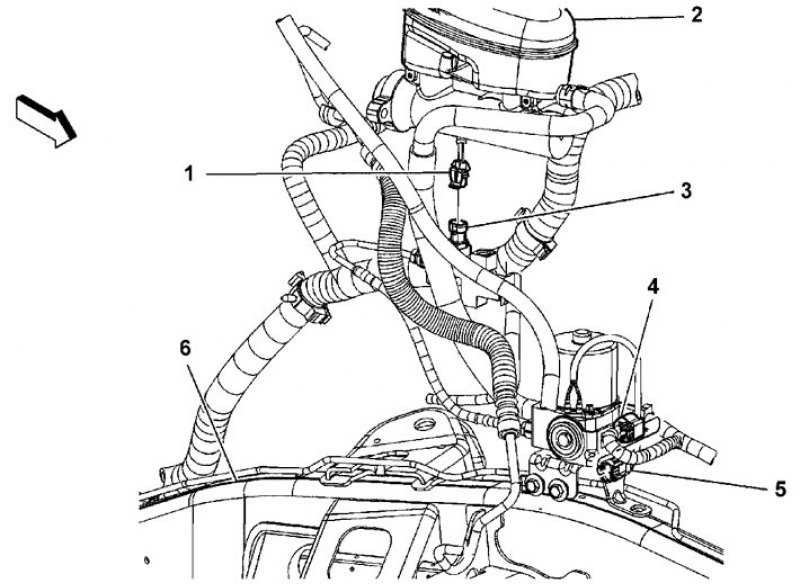

GMT800. Модели с системой VSES. Дополнительный насос модулятора давления. 1 - разъем датчика дифференциального давления, 2 - бачок тормозной системы, 3 - датчик дифференциального давления, 4 - разъем дополнительного насоса, 5 - дополнительный насос, 6 - рама.
