Снятие
1. Отсоедините кабель отрицательной клеммы аккумуляторной батареи.
2. Отключите систему пассивной безопасности.
3. Снимите впускной воздуховод.
4. Снимите корпус воздушного фильтра.
5. Снимите решетку радиатора.
6. (Только Avalanche) снимите усилитель решетки радиатора.
7. Снимите передний бампер.
8. Снимите датчик лобового столкновения системы пассивной безопасности.
9. Снимите фары.
10. Снимите сборки ламп указателей поворота.
11. Снимите кронштейн замка капота, уложите трос замка в стороне.

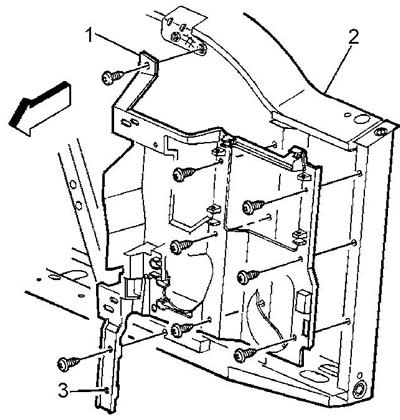

12. Если установлена, снимите стяжку (2) рамки радиатора.
13. Отверните от стяжки (2) опору корпуса фары (1).
14. Отсоедините разъем звукового сигнала.
15. Снимите радиатор.
16. Если установлен, снимите охладитель рабочей жидкости АКПП.
17. Снимите верхнюю заслонку радиатора.
18. Снимите боковые заслонки радиатора.
19. Отверните болты крепления охладителя жидкости системы усилителя рулевого управления, уложите охладитель в стороне.
Источник расположен на веб-ресурсе (www.autoinstruction.ru)

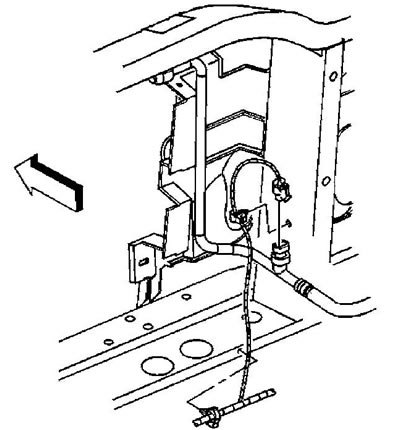

20. Отсоедините разъем выключателя автоматической рециркуляции (системы отопления и кондиционирования).
21. Если установлен, снимите конденсатор кондиционера,

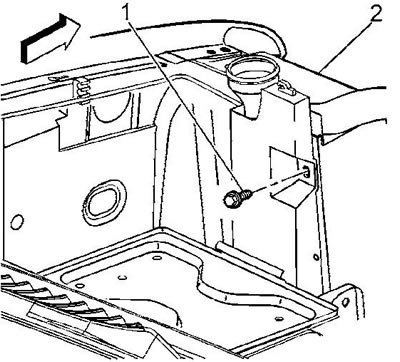

22. Отверните верхний болт крепления бачка омывателя (1) к стяжке (2). Момент затяжки 9 Н·м.
23. Снимите поддон аккумуляторной батареи.

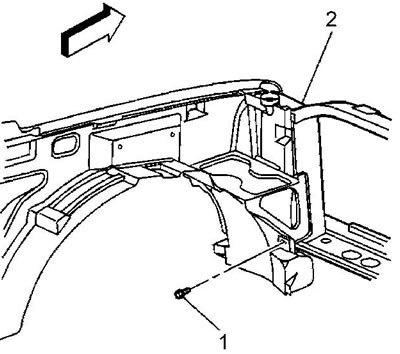

24. Отверните нижний болт крепления бачка омывателя (1) к стяжке (2). Момент затяжки 9 Н·м.

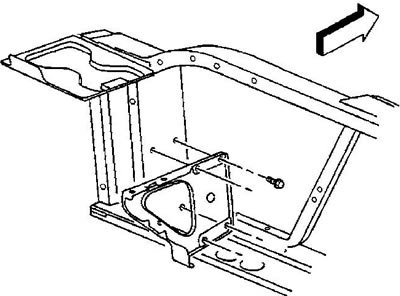

25. Снимите опору поддона аккумуляторной батареи. Момент затяжки 9 Н·м.
26. Снимите кронштейн опоры корпуса воздушного фильтра. Момент затяжки 9 Н·м.

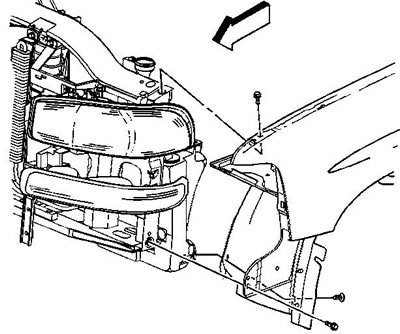

27. Отверните болты крепления к опоре радиатора передних крыльев. Показаны болты левого крыла. Момент затяжки 25 Н·м.

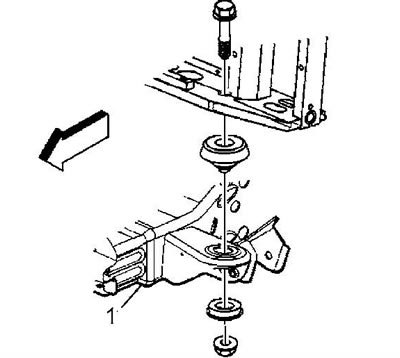

28. Отверните болт и гайку (1) крепления нижней подушки опоры радиатора. Момент затяжки 70 Н·м.

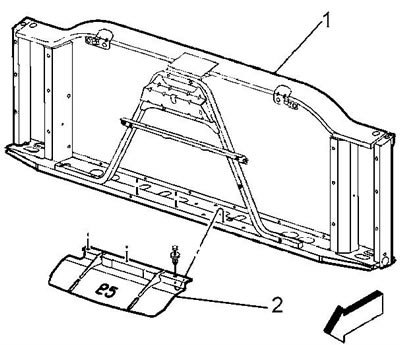

29. Снимите заслонку (2) опоры радиатора.
30. Снимите опору радиатора с рамы.
31 Снимите с опоры звуковые сигналы.
Установка
32. Установка проводится в обратном порядке.
