Фары
Проводка фар защищена реле обратного тока в переключателе ламп. В результате перегрузки в электрической цепи лампы начинают мигать и, в некоторых случаях, могут выключиться. Если это случилось, проверьте проводку ламп немедленно.
Дворники ветрового стекла
Двигатель дворников защищен реле и предохранителем. Если двигатель перегревается из-за сильного снега и т.д., дворники останавливаются, пока их двигатель не остынет. Хотя цепь и защищена от электрической перегрузки, сильный снег может повредить узлы дворников. Всегда очищайте лед и снег с ветрового стекла перед использованием дворников.
Электроприводы стекол и другие потребители
Реле обратного тока в панели предохранителей защищают электроприводы стекол и других потребителей энергии. Когда сила тока слишком велика, реле размыкаются и замыкаются. Это защищает электроцепи до тех пор, пока сила тока не вернется к нормальной и проблема решится.
Предохранители и реле
Электропроводка на Вашем автомобиле защищена от короткого замыкания комбинацией предохранителей, реле обратного тока и термоплавких реле.
Посмотрите на' серебристую полоску внутри предохранителя. Если полоска сломана или расплавлена, замените предохранитель. Убедитесь, что плохой и новый предохранители имеют идентичные показатели.
Если в Вас проблема в дороге и у Вас нет запасного предохранителя, Вы можете «занять» один, который имеет столько же ампер. Только возьмите такой предохранитель, без которого можете обойтись длительное время, такой как радио или сигаретный прикуриватель, если он имеет столько же ампер. Поставьте его на место потом как можно скорее.
Блок предохранителей на панели приборов
Крышка доступа к блоку предохранителей находится на краю на панели приборов со стороны водителя. Снимите крышку, чтобы получить доступ к блоку предохранителей.
Вы можете достать предохранитель специальным приспособлением, которое находится на внутренней поверхности дверки доступа.
Чтобы извлечь предохранитель, если у Вас нет приспособления, зажмите концы предохранителя большим и указательным пальцами и вытащите его.
У Вас могут быть запасные предохранители на внутренней поверхности дверки доступа. Вы можете использовать их для замены, если они имеют соответствующее число ампер.

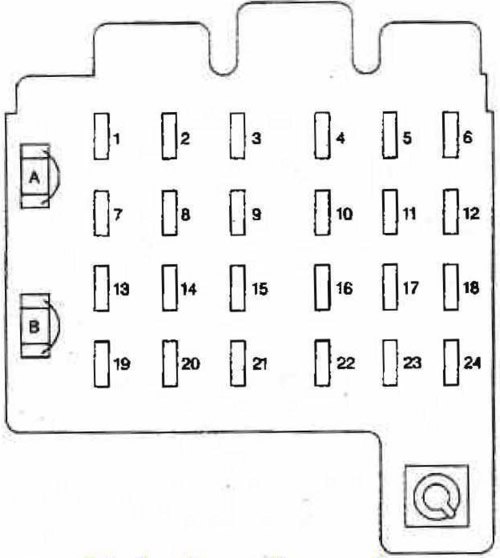

Использование предохранителя/реле
- 1. Стоп/тсс переключатель, зуммер, CHMSL (задняя верхняя лампа стоп), стоп-лампы
- 2. Раздаточная коробка
- 3. Обслуживающие лампы, грузовые лампы, бардачок, лампы освещения салона, лампы для чтения, косметическое зеркальце, управляемые зеркала
- 4. Комбинированная панель приборов, реле DRL, переключатель ламп, дистанционное управление, нижний охлаждающий модуль, освещенный вход
- 5. Задние органы управления обогревом и кондиционером
- 6. Управление Круиз-контролем
- 7. Вспомогательная розетка
- 8. Система воздушной подушки
- 9. Подсветка номера автомобиля, парковочные, задние, маркерные, габаритные, противотуманные, открытия дверей, крыльевые лампы, фары
- 10. Система воздушной подушки
- 11. Дворники, насос омывателя
- 12. Кондиционер, вентилятор, реле вентилятора
- 13. Электропривод задних стекол, прикуриватель, реле дверного замка, электропривод поясницы сиденья
- 14. Индикатор 4WD, панель приборов, органы контроля обогревателем и кондиционером передние и задние, подсветка радио
- 15. Реле DRL, реле противотуманных фар
- 16. Передние и задние лампы поворота, лампы заднего хода
- 17. Радио (от зажигания)
- 18. 4WAL/VCM, ABS, регулятор поддержания скорости
- 19. Радио (от аккумулятора)
- 20. Автоматическая коробка передач, спидометр, измерительные приборы, предупреждающие лампы
- 21. Гидроусилитель руля
- 22. Не использован
- 23. Задний дворник, насос заднего омывателя
- 24. Передняя ось, 4WD индикатор, TRZpene
- A. Замок двери, 6-позиционное кресло с электроприводом, модуль дистанционного управления центральным замком
- B. Электростеклоподъемники
Центр предохранителей и реле под капотом
Находится в задней части отсека двигателя рядом с резервуаром тормозной жидкости. Уберите защелки с крышки, чтобы получить доступ к блоку предохранителей.

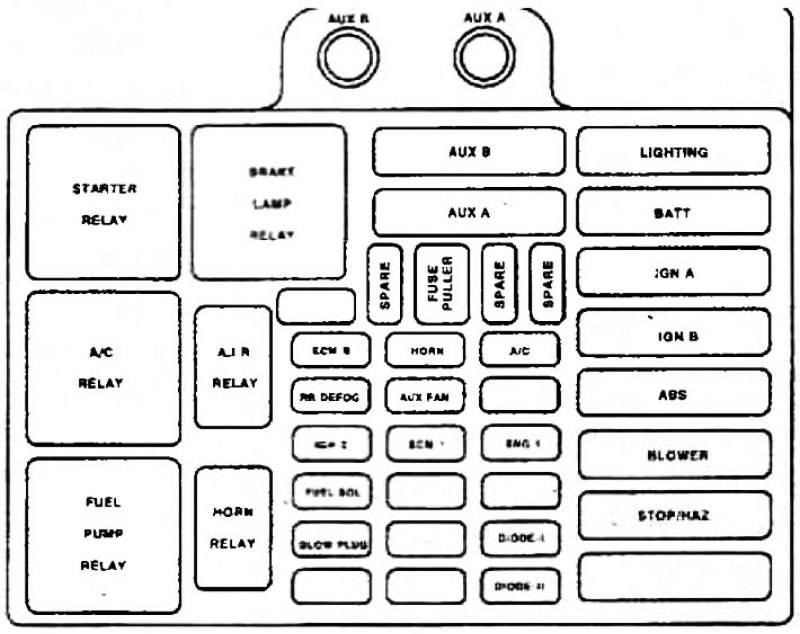

Вы можете достать предохранители специальным приспособлением, размещенным внутри блока предохранителей. Можно также вытащить предохранитель большим и указательным пальцами.
| Название | Защищаемая электроцепь |
| ЕСМ-В | Насос двигателя, PCM/VCM |
| RR DEFOG | Обогреватель заднего стекла |
| IGN-E | Катушка вспомогательного вентилятора, реле компрессора кондиционера модуль горячего топлива |
| FUEL SOL | Топливный соленоид (для дизеля) |
| GLOW PLUG | Подогрев свечей (для дизеля) |
| HORN | Сирена, лампы под капотом |
| AUXFAN | Вспомогательный вентилятор |
| ЕСМ-1 | Инжектора, PCM/VCM |
| А/С-1 | Воздушный кондиционер |
| ENG-1 | Переключатель зажигания, EGR, впрыск, соленоид регулировки холостых оборотов |
| LIGHTING | фары, переключатель подсветки панели, противотуманные фары, предохранители |
| ВАТТ | Аккумулятор, шина блока предохранителей |
| IGN-1 | Переключатель зажигания |
| IGN-2 | Переключатель зажигания |
| BLOWER | Реле вентиляторов |
| STOP/HAZ | Стоп-лампы |
