Соберите на левой стойке проема двери задка петли верхнюю 1 (рис. 8-141) и нижнюю 2 совместно с соединителем 4 петель и закрепите не затягивая болтами 3.

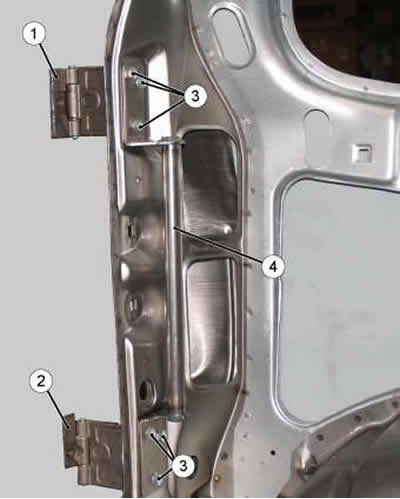

Рис. 8-141. Установка петель на стойку проема двери задка: 1 - петля верхняя; 2 - петля нижняя; 3 - болты крепления петель; 4 - соединитель петель.
Установите дверь задка в сборе на кузов по месту и выставьте при помощи технологических клиньев по зазорам и выступанию/западанию в соответствии с рис. 8-135.
Операцию выполняйте с помощником.
Подгоните подвижные (привариваемые) звенья петель к плоскости торца двери по месту через нишу заднего фонаря и затяните болты 3.
Накерните по центру отверстий в подвижных звеньях обеих петель на торце двери точки для сверления отверстий и отметьте чертилкой положение подвижных звеньев.
Просверлите два отверстия диаметром 8,2 мм в торце двери по разметке керном.
Закрепите подвижные звенья петель на двери болтами М8 с гайками и шайбами.
Осторожно, поддерживая снизу, навесьте дверь на кузов, закрепите соединитель и проверьте дверь задка на легкость открывания/закрывания (убедитесь в соосности осей петель).
Отсоедините соединитель 3, и снимите дверь с петлями в сборе с кузова не нарушая положения подвижных звеньев на стойке двери.
Установите на дверь соединитель 3.
Убедитесь в правильном положении подвижных звеньев на торце двери (по меткам выполненным чертилкой) и приварите звенья подвижные петель к торцу двери сплошным швом с катетом 3...3,5мм, как показано на рис. 8-142.

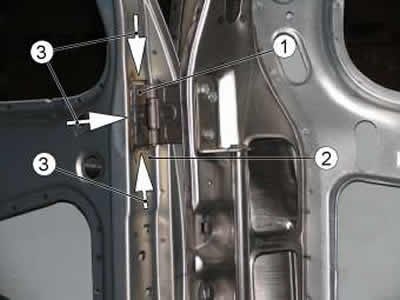

Рис. 8-142. Установка двери задка: 1 - подвижное звено петли; 2 - торец двери задка; 3 - места приварки подвижных звеньев.
Зачистите сварочные швы и подготовьте отремонтированный участок двери под окраску.
Установите дверь на кузов с окончательной подгонкой по проему, выступанию/западанию и отрегулируйте дверь на легкость открывания/закрывания.
Окрасьте дверь и петли и установите снятые узлы и детали.
