3.3а. Перерубите хомуты крепления защитных чехлов, используйте кусачки или слесарное зубило и молоток |

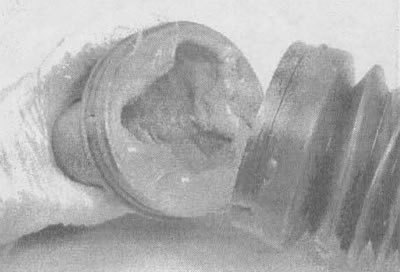

3.3б. Снимите кожух с шарнира |
3.3в. Сдвиньте защитный чехол к центру полуоси |
3.3г. Раздвиньте стопорное кольцо крестовины и сместите его к центру вала |
3.3д. Сдвиньте крестовину назад, обнажив переднее фиксирующее кольцо, и снимите его |
3.3е. Снимите крестовину с полуоси, оставив ролики на месте (рекомендуется воспользоваться тканью или лентой, чтобы обернуть узел подшипников крестовины для их фиксации) |
3.3ж. Снимите стопорное кольцо и защитный чехол с полуоси |
3.3з. Очистите от старой смазки кожух и узел крестовины, затем снимите ролики по одному |
3.3и. Осторожно разберите каждую секцию узла крестовины, очистите игольчатые подшипники растворителем и проверьте ролики, крестовину, ролики и кожух на наличие царапин, бороздок и других признаков ненормального износа |
3.3к. Нанесите слой смазки шарниров равных угловых скоростей на поверхность внутреннего ролика, чтобы удерживать игольчатые подшипники на месте, и оденьте на них ролик |
3.3л. Чтобы избежать повреждения защитного чехла, оберните шлицы полуоси лентой, затем оденьте защитный чехол на полуось |

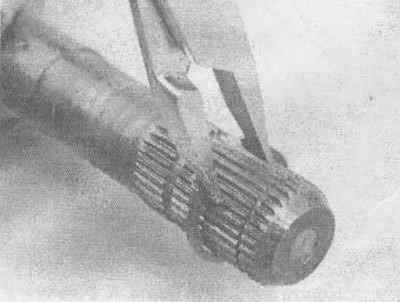

3.3м. Надвиньте стопорное кольцо крестовины на полуось, минуя канавку, в которой оно осаживается |
3.3н. Установите ролик так, чтобы выемка в расточенном отверстии (отверстии, обработанном цекованием) была обращена к торцу полуоси |
3.3о. Пользуясь отверткой, наденьте внешнее стопорное кольцо, затем надвиньте на него крестовину и вставьте упорное кольцо в его канавку |

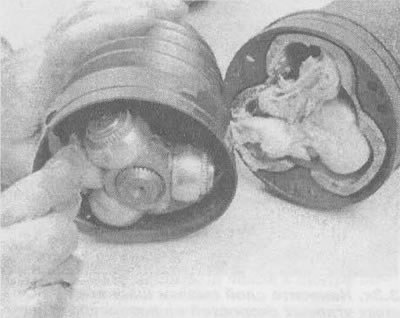

3.3п. Заложите в кожух половину смазки, заготовленной для нового защитного чехла, а остаток поместите в защитный чехол |
3.3р. Надев, но не затянув зажимные хомуты, установите кожух |
3.3с. Осадите защитный чехол на кожухе и в канавках уплотнения полуоси. Для выполнения этой работы можно воспользоваться маленькой отверткой (проследите за тем, чтобы не покоробить и не вытянуть защитный чехол) |
3.3т. Перед тем, как затягивать хомуты, отрегулируйте величину размера шарниров в сжатом состоянии "А" (от маленького торца защитного чехла до канавки на кожухе) на величину размера, указанного в разделе "Технические характеристики и технические условия" в начале данной главы |
3.3у. Специальными щипцами (они имеются в магазинах автомобильных запчастей) закрепите хомуты защитных чехлов
