Общее описание
30. Датчик стояночного/нейтрального положения, расположенный на коробке передач, дает информацию компьютеру ЕСМ/РСМ, когда рычаг переключения передач установлен в нейтральное (стояночное) положение. Компьютер использует эту информацию для управления муфтой сцепления гидротрансформатора трансмиссии (ТСС), системой рециркуляции отработавших газов (EGR) (на двигателях 3,1 л) и работой клапана регулирования количества подводимого воздуха на холостых оборотах (IAC).
Внимание! Не допускается запускать двигатель при отсоединенном датчике стояночного/нейтрального положения: это отрицательным образом скажется на качестве режима холостого хода, что может привести к подаче ложного кода 24 (неисправность в цепи датчика скорости автомобиля).
31. При установке рычага переключения передач в нейтральное или стояночное положение датчик замыкается на "массу", а при включении передач размыкается (см. иллюстрации).

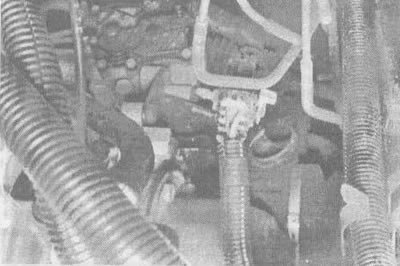

4.31а. Место установки датчика стояночного/нейтрального положения и его электрического разъема на двигателе 3,1 л |

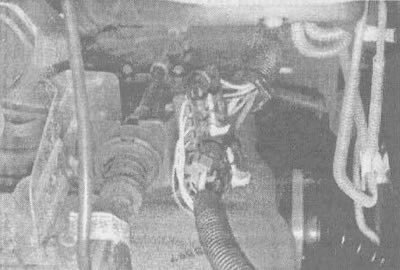

4.31б. Место установки датчика стояночного/нейтрального положения и его электрического разъема на двигателе 3,8 л |
32. Для проверки технического состояния этого узла требуется специальный прибор SCAN, поэтому при появлении в нем неисправностей отдайте его на диагностику в ближайшую специализированную мастерскую.
Регулировка
33. Для регулировки датчика стояночного/нейтрального положения установите рычаг переключения передач в стояночное положение.
34. Ослабьте болты крепления кожуха, после чего задняя стенка кожуха должна повернуться на оси, открывая доступ к регулировочному механизму датчика.
Замена
35. Перед заменой датчика установите рычаг переключения передач в нейтральное положение.
36. Отсоедините электрические разъемы.
37. Отвернув стопорную гайку рычага выбора передач, извлеките рычаг из коробки передач.
38. Пометьте краской положение датчика на коробке передач.
39. Отвернув болты, извлеките датчик из коробки передач.
40. Установите прокладочное кольцо с надрезом соосно с рычагом выбора передач на коробке передач.
41. Надавите на датчик, чтобы ввести его в зацепление с рычагом.
42. Переведя рычаг переключения передач в стояночное положение, отрегулируйте датчик.
43. Подсоедините электрические разъемы.
