При выключенном зажигании…

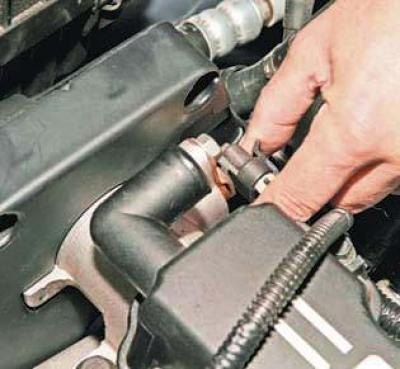

…отжимаем фиксатор колодки жгута проводов системы управления двигателем (шланг вентиляции картера для наглядности снят с патрубка крышки головки блока цилиндров)…
… и отсоединяем колодку жгута проводов от датчика.
Оригинал расположен на ресурсе (AutoInstruction)

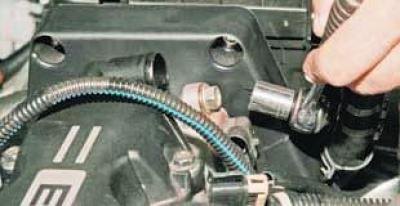

Головкой «на 12» отворачиваем болт крепления датчика к корпусу подшипников распределительного вала…

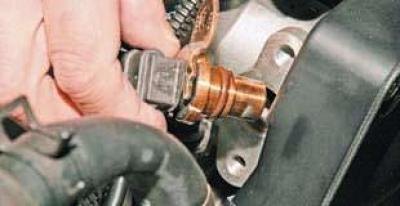

…и вынимаем датчик из гнезда корпуса подшипников вала.

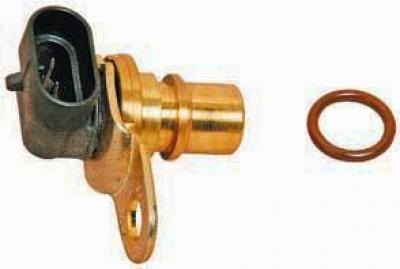

Соединение датчика и корпуса подшипников распределительного вала уплотнено резиновым кольцом. Проверка датчика фаз показана в разделе Диагностика неисправностей.
Перед установкой датчика очищаем его гнездо в корпусе подшипников распределительного вала от загрязнений. Устанавливаем датчик фаз в обратной последовательности.
Если уплотнительное кольцо датчика повреждено или резина потеряла эластичность, заменяем кольцо новым. Болт крепления датчика фаз затягиваем моментом 8–12 Н·м.
