Перед разборкой отверткой проворачиваем шестерню привода, шестерня должна вращаться только в одном направлении.
В противном случае заменяем привод новым.

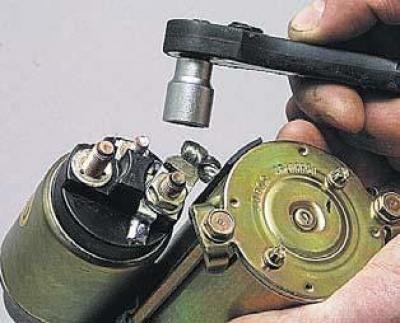

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем наконечник провода.

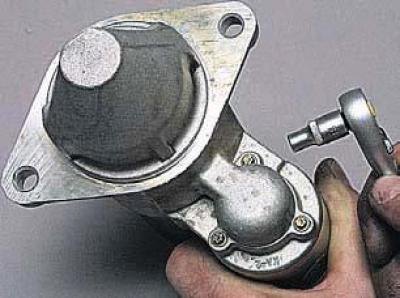

Головкой «Е5» отворачиваем три винта крепления тягового реле…

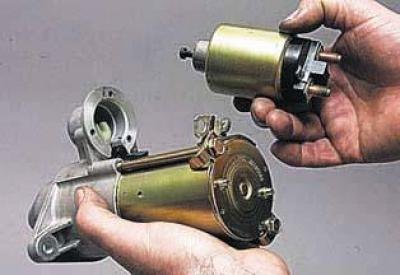

…и снимаем его.

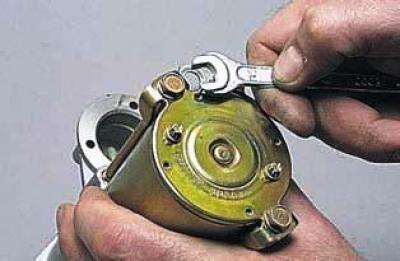

Ключом «на 10» отворачиваем два стяжных болта…

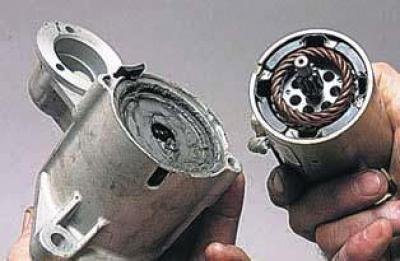

…и отсоединяем корпус статора вместе с якорем от передней крышки.

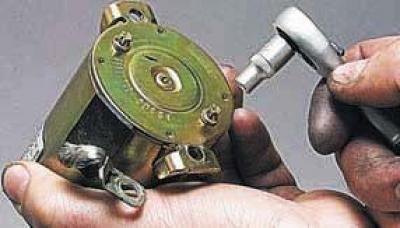

Головкой «Е7» отворачиваем два винта крепления задней крышки к пластине щеткодержателя…

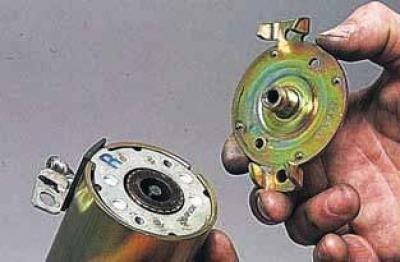

…и снимаем крышку.

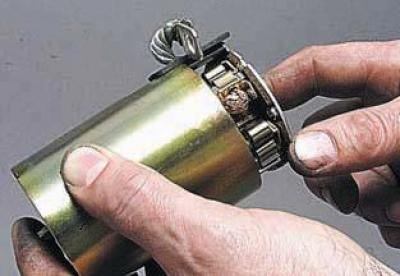

Извлекаем из корпуса статора якорь с щеткодержателем.

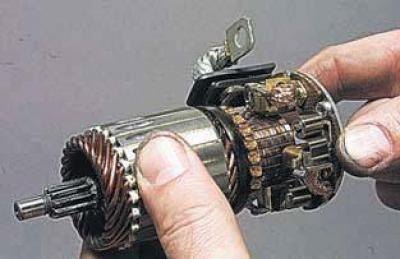

Снимаем щеткодержатель с якоря.

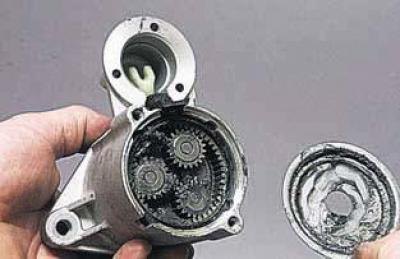

Снимаем защитную крышку планетарного механизма…
…и уплотнительное кольцо.
Вынимаем три шестерни редуктора.

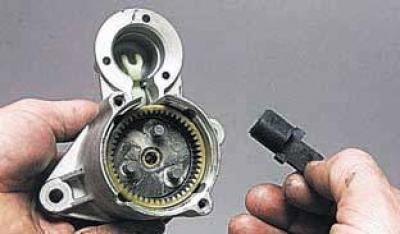

Вынимаем резиновую опору рычага привода.

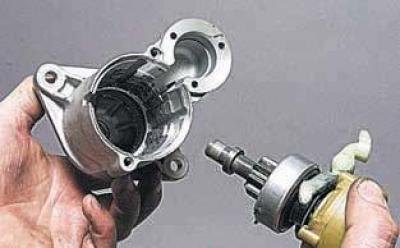

Снимаем вал привода с рычагом…

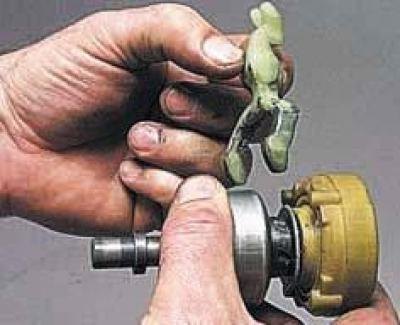

…и отсоединяем рычаг.

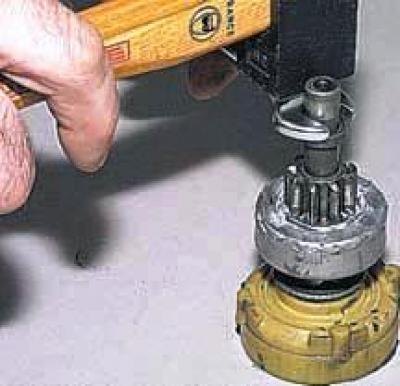

Оперев губки рожкового ключа «на 13» на ограничительное кольцо муфты, наносим удары молотком по ключу и спрессовываем ограничительное кольцо.

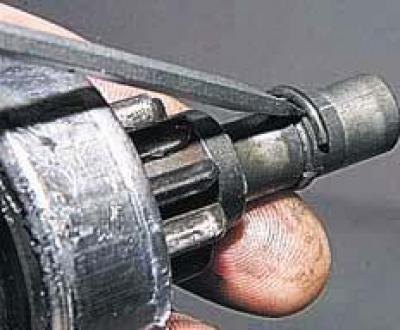

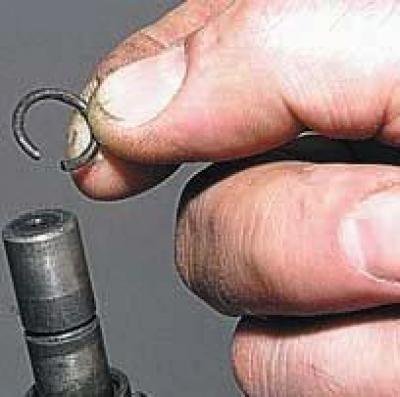

Поддев отверткой стопорное кольцо…
…снимаем его с вала.

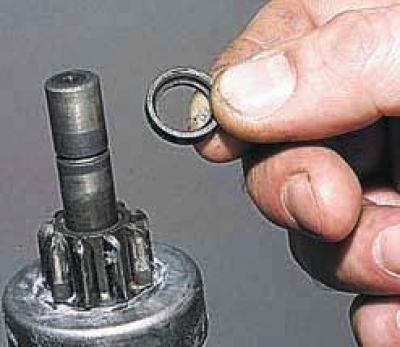

Снимаем с вала ограничительное кольцо…

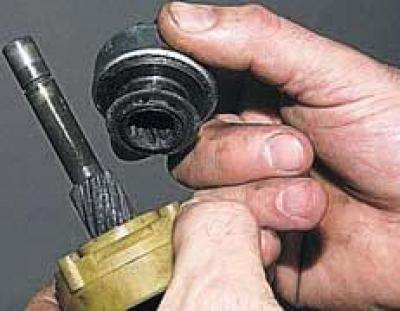

…и привод с обгонной муфтой («бендикс»).

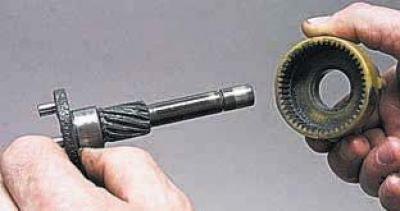

Снимаем с вала коронную шестерню планетарного редуктора.
Внешним осмотром проверяем состояние коллектора и обмоток якоря.
Обугливание обмоток не допускается.
При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой.
При сильном обгорании и износе якорь лучше заменить.
Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.
Омметром проверяем обмотку якоря на короткое замыкание.
Сопротивление должно быть очень большим (стремиться к бесконечности).
Неисправный якорь заменяем.

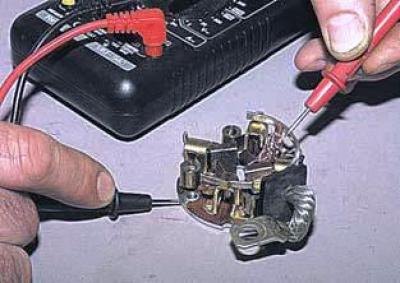

Проверяем держатели изолированных щеток на замыкание с «массой».
Сопротивление должно быть очень большим (стремиться к бесконечности).
В противном случае щеткодержатель заменяем новым.
Сборку стартера выполняем в обратной последовательности.
Смазываем шестерни планетарного редуктора смазкой ШРУС-4.

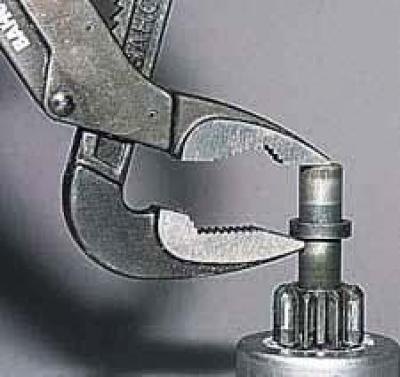

Ограничительное кольцо устанавливаем на место при помощи раздвижных пассатижей.
Устанавливаем рычаг привода так, чтобы выступы рычага были обращены к обгонной муфте.
Материал заимствован у портала [www.Autoinstruction.ru]

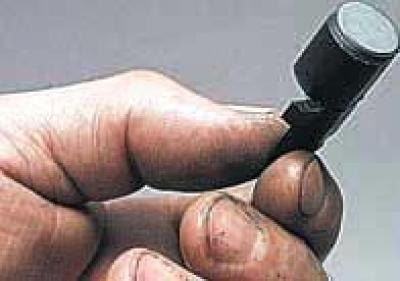

Резиновую опору рычага привода устанавливаем металлической вставкой к рычагу привода.

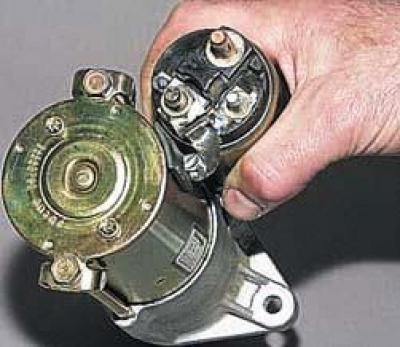

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны (показан стрелкой).
