Если неисправна телескопическая стойка или пружина, следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковыми.

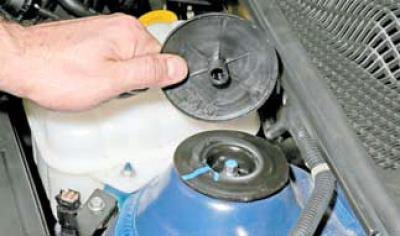

В подкапотном пространстве снимаем крышку верхнего крепления стойки.

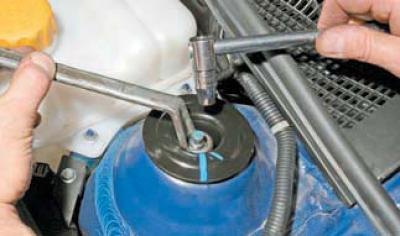

Удерживая шток амортизатора головкой «на 9», z-образным ключом «на 17» ослабляем затяжку гайки верхнего крепления стойки.
Вывешиваем и снимаем колесо.
Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).
Снимаем скобу крепления муфты шланга тормозного механизма переднего колеса к кронштейну на корпусе амортизаторной стойки и выводим муфту из отверстия кронштейна (см. Замена шланга тормозного механизма переднего колеса).

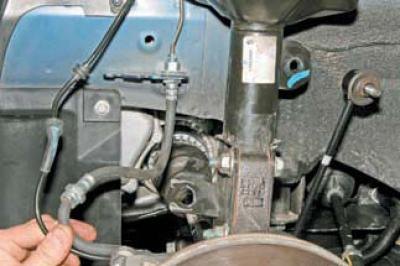

Выводим резиновую втулку жгута проводов датчика скорости вращения колеса из отверстия кронштейна на корпусе амортизаторной стойки.

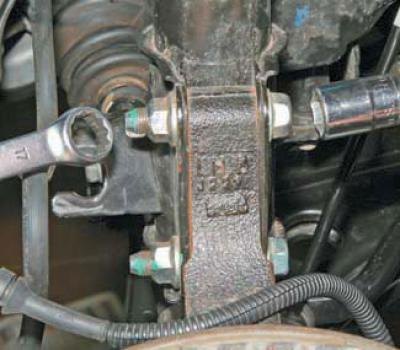

Головкой «на 17» отворачиваем гайку болта крепления корпуса стойки к поворотному кулаку, удерживая болт от проворачивания накидным ключом того же размера.
Аналогично отворачиваем гайку другого болта.

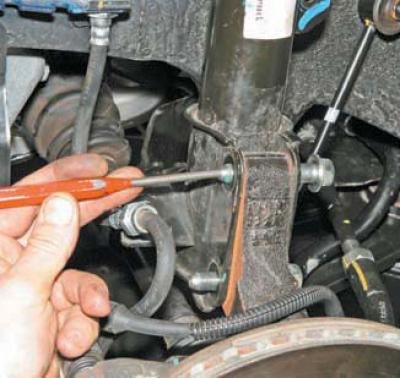

С помощью бородка выбиваем болты.

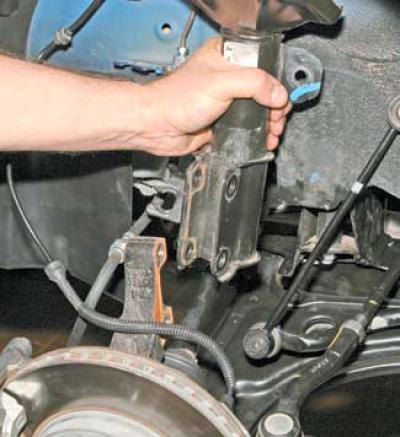

Выводим поворотный кулак из кронштейна корпуса стойки.
Полностью отворачиваем гайку верхнего крепления стойки к кузову…
…и снимаем стойку.

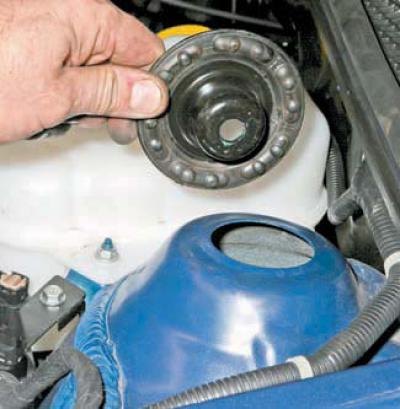

Снимаем с чашки брызговика упорную шайбу.
Для разборки стойки зажимаем ее за кронштейн в тиски.
Устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее четырех витков пружины.

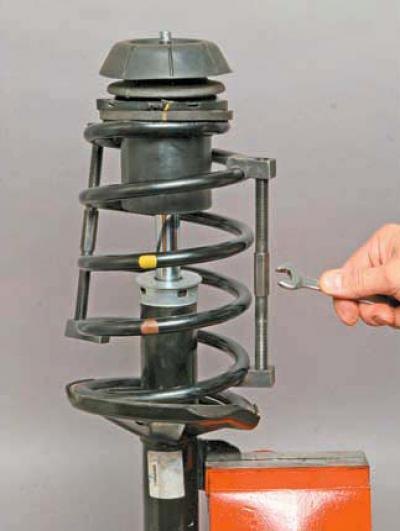

Равномерно вращая винты стяжек, сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.
При выполнении этой операции необходимо контролировать надежность захвата стяжками витков пружины, т. к. при срыве стяжки пружина резко и с большим усилием освободится, что может привести к травме.
[Информация представлена на сайте AutoInstruction]

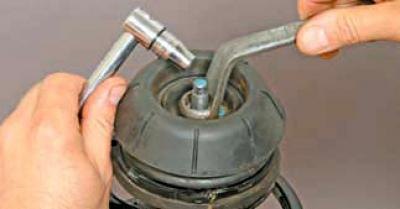

Z-образным ключом «на 17» отворачиваем гайку крепления верхней опоры стойки, удерживая шток амортизатора от проворачивания головкой «на 9».

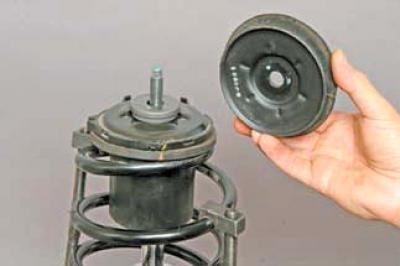

Снимаем верхнюю опору стойки…

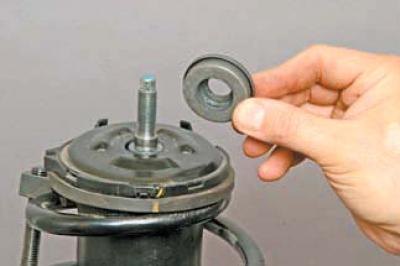

…упорный подшипник…
…и центрирующую втулку в сборе с верхней опорной чашкой пружины.

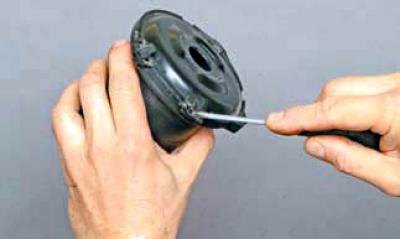

Надавив отверткой на два фиксатора…

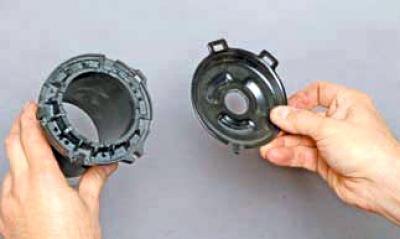

…снимаем верхнюю опорную чашку пружины…
Снимаем с центрирующей втулки верхнюю резиновую прокладку.

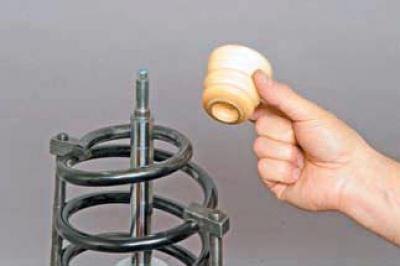

Снимаем со штока амортизатора буфер хода сжатия.

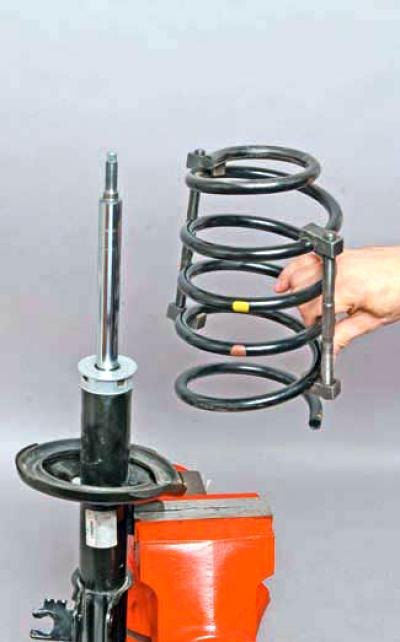

Снимаем пружину со стяжками…

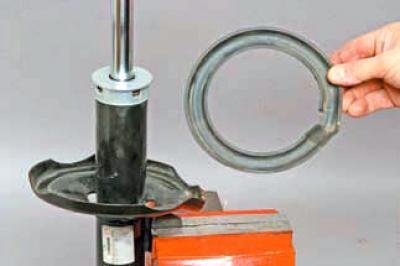

…и нижнюю резиновую прокладку.
Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток. Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
Заменяем поврежденные и изношенные детали новыми и собираем и устанавливаем амортизаторную стойку в обратной последовательности.

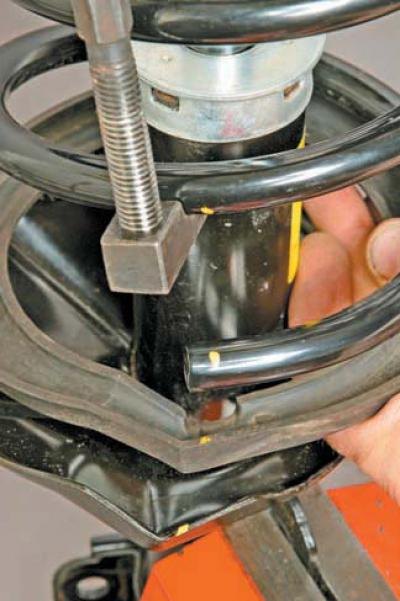

При установке пружины на стойку ориентируем опорную чашку, прокладку и нижний виток пружины, как показано на фото.

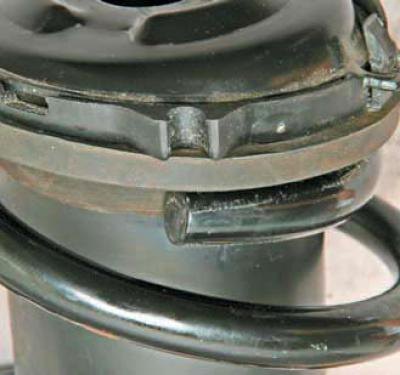

При установке центрирующей втулки ориентируем ее так, чтобы конец верхнего витка пружины располагался напротив выступа с прорезью на верхней опорной чашке пружины.
Гайки крепления верхней опоры амортизаторной стойки и стойки к кузову, а также гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. Приложения).
