Свистящий шум
| Проверки | Операция, действие |
| Проверьте, не ослабли ли шарниры промежуточного вала. | Затяните шарниры промежуточного вала. |
| Убедитесь в том, что шланг рулевого управления с гидроусилителем не соприкасается с другими деталями. | Убедитесь в том, что шланг рулевого управления с гидроусилителем правильно закреплен хомутами. |
Грохочущий шум в рулевом механизме
| Проверки | Операция, действие |
| Убедитесь в том, что шланг рулевого управления с гидроусилителем не соприкасается с кузовом. | Убедитесь в том, что шланг рулевого управления с гидроусилителем правильно закреплен хомутами. |
| Проверьте, достаточно ли смазки в рулевом механизме. | Смажьте рулевой механизм. |
| Убедитесь в правильности монтажа рулевого механизма. | Затяните гайки и болты на монтажном кронштейне рулевого механизма. |
| Убедитесь в правильности монтажа внешних поперечных рулевых тяг. | Затяните соединения внешних поперечных рулевых тяг. Замените внешние рулевые тяги. |
Плохой возврат рулевого колеса в среднее положение
| Проверки | Операция, действие |
| Проверьте соприкосновение рулевого колеса с корпусом указателя поворота. | Отрегулируйте положение корпуса указателя поворота. |
| Проверьте, чтобы не заедали и не ослабли шарниры промежуточного вала. | Замените промежуточный вал. |
| Проверьте правильность регулировки и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Проверьте углы установки колес. | Отрегулируйте углы установки колес. |
| Проверьте колесные подшипники на износ и повреждения. | Замените колесные подшипники. |
| Проверьте правильность монтажа шарниров промежуточного вала. | Отрегулируйте промежуточный вал между рулевым механизмом и рулевой колонкой. Замените промежуточный вал. |
| Проверьте, чтобы не заедали и не ослабли внешние поперечные рулевые тяги и шарниры. | Затяните поперечные рулевые тяги и шарниры. Замените рулевые тяги и шарниры. |
| Проверьте регулировку рулевого механизма. | Выполните проверку прямолинейного положения управляемых колес. |
| Убедитесь в отсутствии трения между уплотнением вала рулевой колонки и валом. | Замените уплотнение передней панели. |
| Убедитесь в отсутствии заедания подшипников рулевого вала. | Замените подшипники поворотного вала. |
Кратковременное повышение усилия при быстром повороте колеса
| Проверки | Операция, действие |
| Убедитесь в отсутствии внутренней утечки в насосе рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Убедитесь в отсутствии повреждений или пережатий шлангов. | Замените шланги и/или трубки рулевого управления с гидроусилителем. |
| Проверьте уровень жидкости в усилителе рулевого управления. | Заправьте бачок жидкости для рулевого управления с гидроусилителем. |
| Проверьте правильность функционирования и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
Рывки и толчки на руле при повороте при работающем двигателе.
| Проверки | Операция, действие |
| Проверьте, достаточно ли высокое давление создает насос рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Проверьте правильность функционирования и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Убедитесь в отсутствии проскальзывания приводного ремня насоса рулевого управления с гидроусилителем. | Натяните приводной ремень рулевого управления с гидроусилителем. |
| Проверьте, не попал ли воздух в систему рулевого управления с гидроусилителем. | Прокачайте систему рулевого управления с гидроусилителем. |
Вибрация рулевого управления при повороте на малой скорости или на месте
| Проверки | Операция, действие |
| Проверьте, не попал ли воздух в систему рулевого управления с гидроусилителем. | Прокачайте систему рулевого управления с гидроусилителем. |
| Проверьте натяжение приводного ремня насоса рулевого управления с гидроусилителем. | Натяните приводной ремень рулевого управления с гидроусилителем. |
Чрезмерная отдача на рулевом колесе или большой люфт
| Проверки | Операция, действие |
| Проверьте, не попал ли воздух в систему рулевого управления с гидроусилителем. | Прокачайте систему рулевого управления с гидроусилителем. |
| Проверьте колесные подшипники на износ и повреждения. | Замените колесные подшипники. |
| Убедитесь в правильности монтажа рулевого механизма. | Затяните гайки и болты на монтажном кронштейне рулевого механизма. |
| Проверьте правильность монтажа шарниров промежуточного вала. | Отрегулируйте промежуточный вал между рулевым механизмом и рулевой колонкой. Замените промежуточный вал. |
| Проверьте затяжку внешних поперечных рулевых тяг и шаровых шарниров. | Затяните поперечные рулевые тяги и шарниры. Замените рулевые тяги и шарниры. |
Тяжелое управление или недостаточное усиление (особенно при парковке)
| Проверки | Операция, действие |
| Проверьте правильность монтажа шарниров промежуточного вала. | Отрегулируйте промежуточный вал между рулевым механизмом и рулевой колонкой. Замените соединительный фланец. |
| Проверьте правильность монтажа и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Проверьте, достаточно ли высокое давление создает насос рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Убедитесь в отсутствии внутренней утечки в насосе рулевого управления с гидроусилителем. | Замените насос рулевого управления с гидроусилителем. |
| Проверьте, чтобы не разболтался или износился промежуточный вал. | Затяните промежуточный вал. Замените промежуточный вал, если потребуется. |
| Проверьте натяжение приводного ремня насоса усилителя рулевого управления. | Натяните приводной ремень рулевого управления с гидроусилителем. |
[Оригинал можно просмотреть на сайте: AutoInstruction]
Стендовое испытание реечного рулевого механизма
Процедура демонтажа, установки и испытания
Примечание: С помощью этой установки можно выполнить также проверку значений давления и расхода.
1. Отсоедините и демонтируйте рулевой механизм с гидроусилителем. См. «Реечный рулевой механизм в сборе» в этом разделе.
2. Поместите рулевой механизм с гидроусилителем на стенд рядом с автомобилем.
3. Отсоедините трубку высокого давления в том месте, где шланг соединяется с трубкой. Удлините эту трубку, чтобы достать до рулевого механизма с гидроусилителем на стенде.
4. Отсоедините возвратную трубку от бачка для жидкости рулевого управления с гидроусилителем. Удлините эту трубку, чтобы достать до рулевого механизма с гидроусилителем на стенде.
5. Присоедините трубки рулевого управления к рулевому механизму с гидроусилителем.
6. Запустите двигатель и дайте ему поработать 10 секунд на холостом ходу.
7. Проверьте уровень жидкости в усилителе рулевого управления. См. раздел 6А, "Система рулевого управления с гидроусилителем".
8. Запустите двигатель и поверните поворотный вал реечного механизма на полный оборот в каждом направлении. Удерживайте вал на каждом упоре по 5 секунд.
9. Осмотрите места возможной утечки. См. раздел 6А, "Система рулевого управления с гидроусилителем".
Порядок установки
1. Выключите двигатель.
2. Отсоедините трубки рулевого управления с гидроусилителем от рулевого механизма.
3. Снимите удлинители и присоедините на место трубки высокого давления и возврата.
4. Установите на место и присоедините рулевой механизм с гидроусилителем. См. «Реечный рулевой механизм в сборе» в этом разделе.
5. Запустите двигатель и дайте ему поработать 10 секунд на холостом ходу.
6. Проверьте уровень жидкости в усилителе рулевого управления. См. раздел 6А, "Система рулевого управления с гидроусилителем".

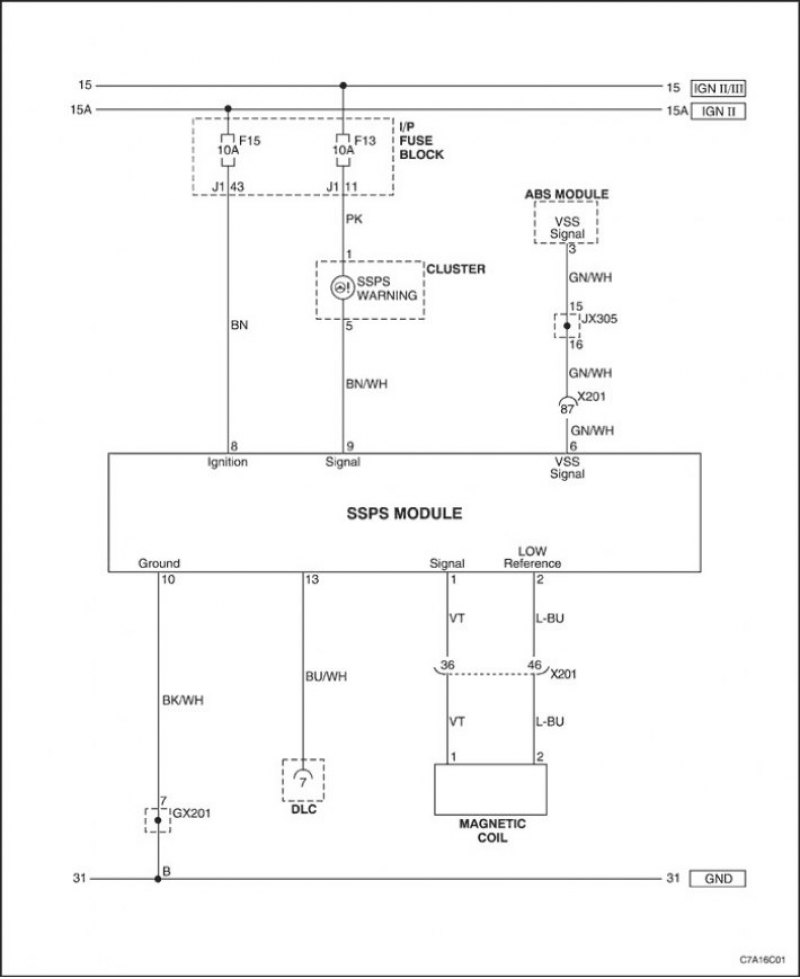

Гидроусилитель рулевого механизма, обеспечивающий переменное усиление в зависимости от скорости
Система рулевого управления с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости, постоянно работает с максимальным усилением
| Шаг | Операция | Значения | Да | Нет |
| 1 | Выполните базовый осмотр системы рулевого управления с гидроусилителем. Функционирует ли система? | - | Перейдите к Шагу 2 | |
| 2 |
Отображаются ли на диагностическом приборе какие-либо коды неисправности? | - | Перейдите к разделу "Перечень кодов неисправности (DTC)" | Перейдите к Шагу 3 |
| 3 | Убедитесь в отсутствии нарушений контакта на контроллере АБС. Была ли найдена и устранена причина неисправности? | - | - | Перейдите к Шагу 4 |
| 4 |
Сопротивление примерно равно 0? | ≈ 0 Ом | Перейдите к Шагу 5 | Перейдите к Шагу 6 |
| 5 | Замените или отремонтируйте поврежденную проводку. | - | - | - |
| 6 | Замените контроллер системы SSPS. | - | - | - |
Система рулевого управления с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости, постоянно работает с пониженным усилением
| Шаг | Операция | Значения | Да | Нет |
| 1 | Проверьте контроллер на наличие обрыва или замыкания на напряжение цепи сигнала скорости автомобиля. Была ли найдена и устранена причина неисправности? | - | Система исправна | Перейдите к Шагу 2 |
| 2 | Отключите от рулевого механизма электромагнитный привод системы SSPS. Признак неисправности не устранился? | - | Перейдите к Шагу 3 | |
| 3 | Замените контроллер системы SSPS. Ремонт закончен? | - | Система исправна | - |
Общее функционирование
При включении зажигания сигнальная лампа мигает три раза по 3 секунды, а затем гаснет. Контроллер SSPS оборудован функцией самодиагностики. При возникновении какой-либо неисправности контроллер зажигает сигнальную лампу и отключает ток на обмотку электромагнита, что приводит к утяжелению рулевого управления в целях безопасности. Коды неисправности отображаются и удаляются с помощью диагностического прибора.
Диагностическая проверка системы - Рулевое управление с электроусилителем, обеспечивающим переменное усиление в зависимости от скорости
| Шаг | Операция | Значения | Да | Нет |
| 1 |
| - | Перейдите к Шагу 2 | - |
| 2 | Выберите на диагностическом приборе функцию отображения кодов неисправности системы SSPS. Отображаются ли на диагностическом приборе какие-либо коды неисправности? | - | Перейдите к разделу "Перечень кодов неисправности (DTC)" | Перейдите к разделу "Признаки неисправности - система рулевого управления с гидроусилителем" |
