Ниже приводится описание для впускного трубопровода цилиндров №№ 1-6. Снятие и установка впускного трубопровода цилиндров №№ 7-12 производится аналогично.
1. Снимите топливную распределительную магистраль в сборе с инжекторами.

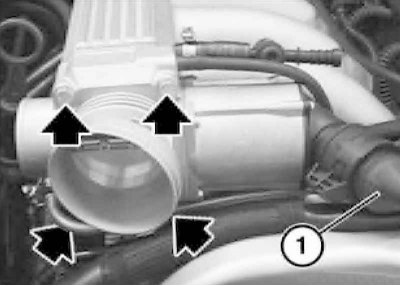

2. Разъедините разъем (1). Выверните болты крепления корпуса дроссельной заслонки, снимите его, не отсоединяя шланги, и отведите в сторону.
При установке замените прокладку между трубопроводом и корпусом дроссельной заслонки.

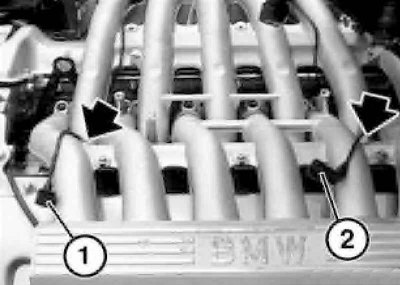

3. Отметьте укладку проводов датчиков детонации (1 и 2) на впускном трубопроводе.

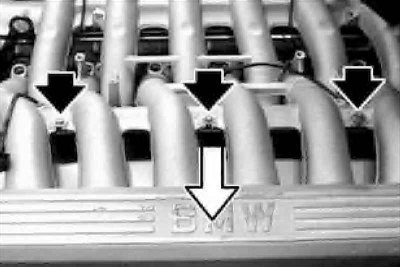

4. Выверните болты крепления шумоизоляционной накладки и снимите ее.

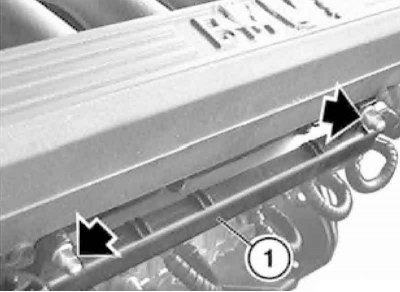

5. Отдайте гайки и отведите в сторону высоковольтные провода.

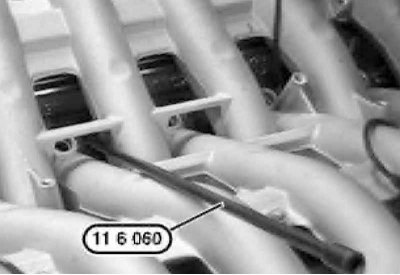

6. Выверните болты крепления впускного трубопровода при помощи приспособления (насадки) № 11 6 060.

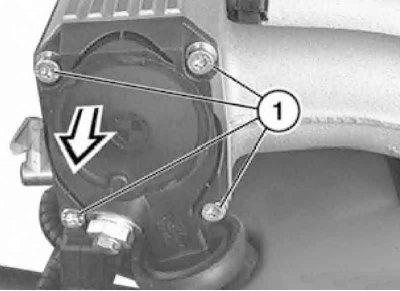

7. Выверните болты (1) крепления регулировочного клапана системы вентиляции картера двигателя (PCV) и снимите его.

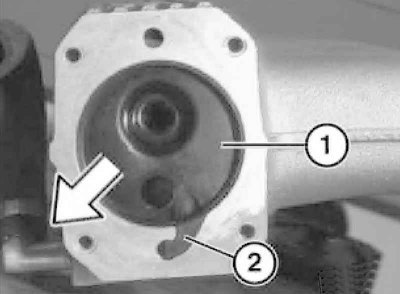

8. При необходимости снимите вентиляционную трубку (1).
Обратите внимание на установочное положение вентиляционной трубки (1) в коллекторе (2).
(Материал скопирован с онлайн-ресурса www.autoinstruction.ru)
9. Установка производится в обратном порядке.
