Толкающая штанга/интегральный рычаг
Если при демонтаже интегральный рычаг был отсоединен от качающегося рычага/опоры колеса, то после установки следует произвести измерение и/или регулировки параметров ходовой части.
1. Снимите заднее колесо и отсоедините приводной вал от редуктора заднего моста (см. Главу Карданный и приводные валы, редуктор, дифференциал и ступичные сборки).

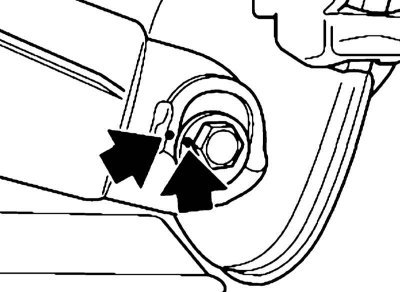

2. Чтобы облегчить установку угла развала, пометьте керном положение эксцентрикового болта по отношению к качающемуся рычагу.

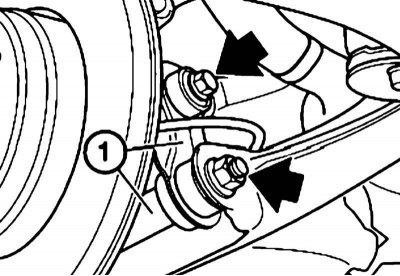

3. Отдайте гайку и болт. Выверните эксцентриковый болт и снять интегральный рычаг.
4. Установка производится в обратном порядке. Замените гайку эксцентрикового болта.
Качающийся рычаг
1. Снимите колесо и отсоедините электропроводку колесного датчика системы ABS (см. Главу Тормозная система). Чтобы облегчить установку угла развала, пометьте керном положение эксцентрикового болта по отношению к качающемуся рычагу (см. иллюстрацию).

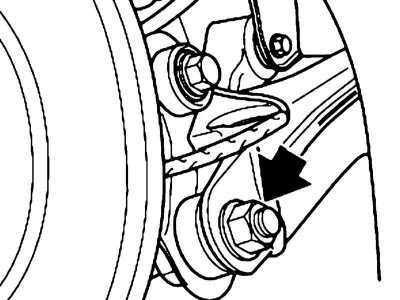

2. Отдайте гайку эксцентрикового болта и выньте его.
3. Установка производится в обратном порядке. Замените гайку эксцентрикового болта. Проверьте и отрегулируйте углы установки задних колес.
Верхний поперечный рычаг
Если при демонтаже поперечный рычаг подвески отсоединялся от балки заднего моста, то после установке следует произвести проверку и регулировку углов установки задних колес.
1. Снимите заднее колесо и отсоедините амортизатор от колесной опоры (см. Раздел Снятие и установка, разборка и сборка стойки подвески).
2. Отдайте гайки.

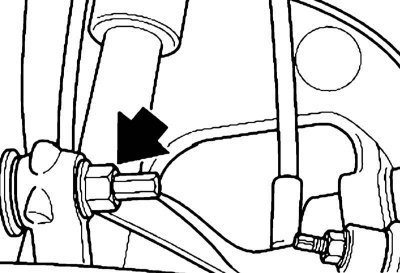

Гайка крепления верхнего поперечного рычага

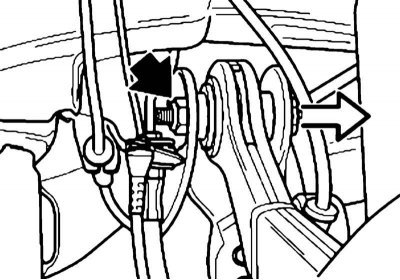

Гайка крепления верхнего поперечного рычага
При установке используйте новые самоконтрящиеся гайки.
3. Очистите от грязи и смазки коническую цапфу и отверстие в опоре колеса.
4. Установка производится в обратном порядке.
Растяжка
(Информация доступна на портале autoinstruction)

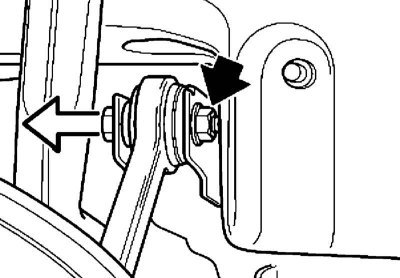

1. Снимите колесо и отдайте гайки.

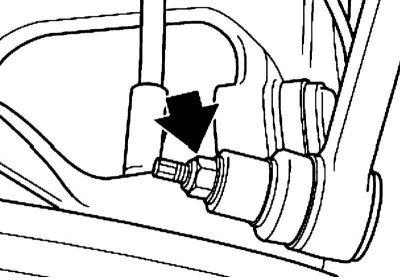

2. Снимите растяжку.
3. Установка производится в обратном порядке. На пальце и в отверстии не должно быть следов смазки. Используйте новые гайки.
4. По окончании установки проверьте и отрегулируйте углы установки задних колес.
